阀块类组合支撑结构工程制图练习素材

　　这套阀块配套的组合支撑结构，主要应用在工业液压阀组的集成安装工位，作为阀块与设备安装基面之间的过渡承载构件，承担阀块的承重、定位以及管路排布避让的作用，在液压站、流体控制设备的阀组装配环节中，这类支撑结构是保障阀块安装精度、避免运行振动偏移的关键配套零件。从结构设计逻辑来看，该构件采用分体组合式的构型思路，主体分为上部的阀块安装承载框与下部的梯形支撑座两个核心部分，上部承载框采用矩形围合结构，内部预留了阀块安装的定位槽位，槽位的尺寸匹配常规通径阀块的安装基准，框体侧壁预留的尺寸标注对应阀块安装时的紧固螺钉避让空间，避免装配时螺钉与框体发生干涉。

　　下部支撑座采用双侧梯形肋板的构型，这种设计相较于实心支撑座，在保证整体承载强度的前提下，大幅降低了构件自身重量，同时梯形肋板的斜边设计可以预留出液压管路的排布空间，方便阀块底部的油口连接管路，不会出现管路弯折半径不足的问题。从尺寸边界来看，该支撑结构总高度方向的尺寸适配常规液压站阀组的安装高度要求，底部安装基面的长度与宽度尺寸匹配通用安装面板的螺孔间距，上部承载框的内槽尺寸对应目标阀块的外形尺寸，各部分的尺寸公差标注遵循机械制图的国家标准，关键安装面的尺寸精度要求控制在合理范围内，能够保证阀块安装后的平面度要求，避免阀块安装倾斜导致的密封面泄漏问题。

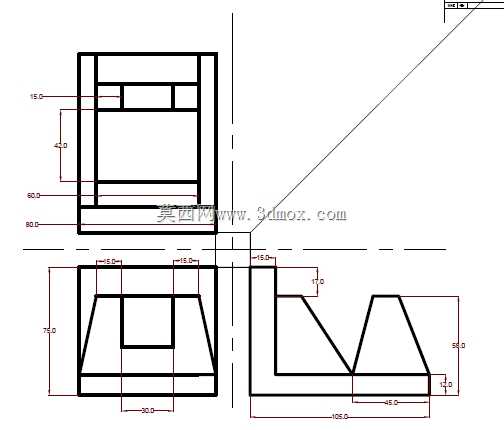

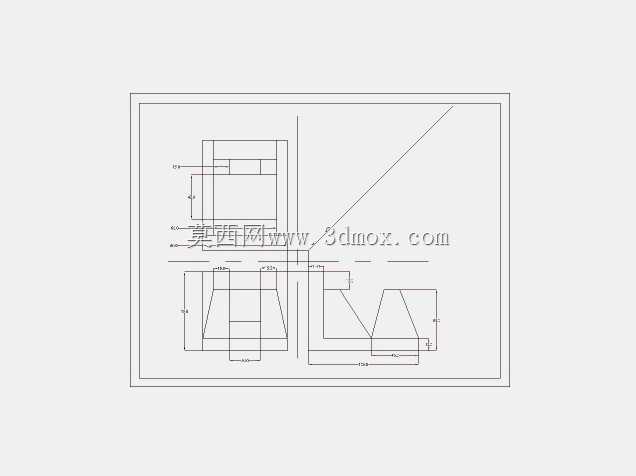

　　在实际工程应用中，这类支撑结构的选材通常根据使用场景确定，常规工况下采用Q235板材焊接后进行时效处理再机加工，有防腐要求的工况则会采用304不锈钢材质加工，加工过程中需要保证上下安装面的平行度，以及承载框内槽与支撑座基面的垂直度，否则会导致阀块安装后出现应力集中，长期运行过程中容易出现焊缝开裂或者阀块密封失效的问题。从制图表达来看，这套图纸采用了三视图的标准表达方法，主视图清晰展示了上部承载框的分层结构与各层的高度尺寸，左视图展示了支撑座的梯形肋板构型与肋板的厚度尺寸，俯视图则明确了各部分的长度、宽度方向的定位尺寸，所有关键尺寸都标注了公差要求，倒角、退刀槽等工艺结构也有明确的标注，能够直接指导生产加工。

　　在三维建模过程中，需要先根据三视图的尺寸定位各部分的基准面，先绘制下部支撑座的轮廓草图，拉伸生成主体结构后再添加肋板特征，之后绘制上部承载框的草图，通过装配约束或者合并特征将两部分组合为整体，建模过程中需要注意各部分的壁厚一致性，避免出现壁厚突变导致的应力集中问题，同时要验证各安装尺寸的匹配性，确保预留的螺钉过孔、管路避让空间尺寸符合实际装配要求。这类支撑结构虽然不属于阀块本身的核心部件，但在实际的液压系统装配中，其结构合理性直接影响整个阀组的运行稳定性，不合理的支撑设计会导致阀块运行过程中产生共振，影响液压系统的压力稳定性，甚至会导致管路接头松动泄漏，因此在设计过程中需要充分考虑阀块的重量、运行时的振动频率、管路排布的空间需求等多方面因素，在保证强度的前提下尽可能优化结构，减少材料占用，同时提升装配维护的便捷性。
