非传统结构斜盘式动力装置结构设计

这款斜盘式动力装置的结构设计跳出了常规小型蒸汽机的固有框架，没有沿用成熟量产机型的复制思路，而是从日常简易气动构件的原理出发，重构了动力转换的核心逻辑，在机械原理教学演示、小型动力装置原理验证、创意机械结构研发等场景中都具备较高的参考价值。从实际用途来看，该结构并非面向工业量产动力输出场景，更多是作为机械运动原理的具象化展示载体，能够直观呈现直线往复运动与旋转运动的转换过程，帮助结构设计从业者理解非传统配气机构与动力输出的匹配逻辑，也可作为小型创意动力装置的研发原型，验证特殊气门布局下的动力传递效率。

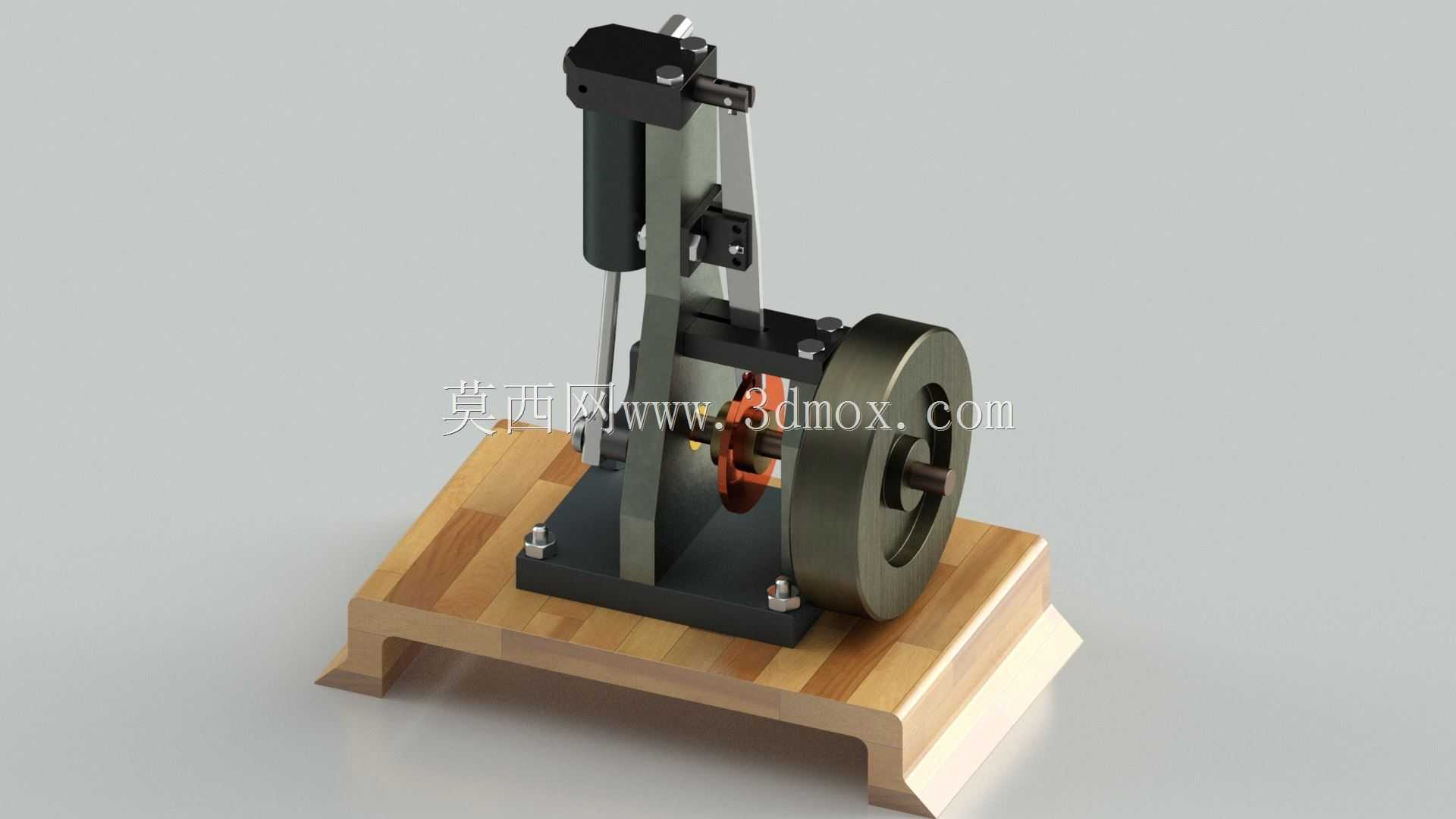

在功能特性层面，该装置摒弃了常规小型动力设备的气缸加工方案，直接采用自行车轮胎打气筒作为气缸主体，大幅简化了气缸加工的工艺要求，同时在气缸末端集成了独立设计的气门机构，能够精准控制进排气的时序，配合斜盘结构完成动力的连续输出。整套机构的运动部件全部外露设计，没有额外的壳体遮挡，能够清晰观察到活塞往复、斜盘摆动、飞轮旋转、气门启闭的全流程动作，运动逻辑直观可见，对于理解非曲柄连杆式的动力转换结构有极强的展示作用。装置底部配套了实木材质的安装基座，基座采用台阶式支撑结构，既能够为整套动力机构提供稳定的支撑平面，也能通过自重降低机构运行过程中的振动幅度，避免高速运转时出现位移或晃动。

从设计思路来看，该结构的核心是打破常规曲柄连杆机构的动力转换定式，采用斜盘作为运动转换的核心构件，将活塞的直线往复动作转化为斜盘的摆动，再通过传动结构带动飞轮持续旋转，这种结构相比传统曲柄连杆结构，轴向布局更加紧凑，运动部件的受力方向更贴合轴向，能够减少侧向力带来的磨损问题。气门机构的设计没有照搬常规发动机的顶置或侧置气门布局，而是结合打气筒气缸的末端结构做了适配性设计，将气门组件集成在气缸端部，不需要对气缸主体做额外的打孔加工，降低了原型制作的难度，同时也能保证进排气的时序与活塞运动位置精准匹配，避免出现配气错位导致的动力损失。飞轮采用大直径厚重结构设计，能够储存足够的转动惯量，保证机构能够越过止点持续运转，减少动力输出的波动，让整套装置的运行更加平稳。

在外形尺寸与安装边界层面，整套装置的横向尺寸以飞轮直径为最大边界，飞轮外侧没有额外突出的传动部件，安装时只需要预留出飞轮旋转的安全空间即可，避免运转过程中与周边物体发生干涉；纵向尺寸从基座底部到打气筒顶部为总高度，打气筒作为气缸部件垂直布置在支架上方，没有横向伸出的结构，整体占用的安装空间较小，适合放置在桌面等狭小平面做演示使用。支架部分采用立式板材支撑结构，两个平行的立式支架通过底部的安装板固定在实木基座上，支架上预留了传动轴、斜盘组件、气门联动部件的安装孔位，所有孔位的同轴度经过精准调校，能够保证运动部件运转时没有卡滞，减少传动过程中的阻力。安装基座的底部做了防滑处理，不需要额外的螺栓固定就可以稳定放置在平整平面上，若需要长时间连续运转，也可以通过基座上预留的安装孔将整套装置固定在工作台面上，进一步提升运行稳定性。

从结构设计的参考价值来看，这种非传统的动力转换结构能够为小型动力装置的研发提供新的思路，尤其是在空间受限、需要紧凑轴向布局的场景下，斜盘式的动力转换结构相比传统曲柄连杆结构具备更灵活的布局优势，外露式的运动部件设计也方便调试过程中观察各部件的运动配合关系，快速定位配气、传动环节存在的问题。整套结构的零件加工难度较低，大部分构件都可以采用常规的机加工工艺制作，不需要特殊的定制加工设备，适合作为机械原理教学的实操案例，也可以作为创意机械项目的原型参考，帮助设计人员快速验证非传统动力结构的可行性。
