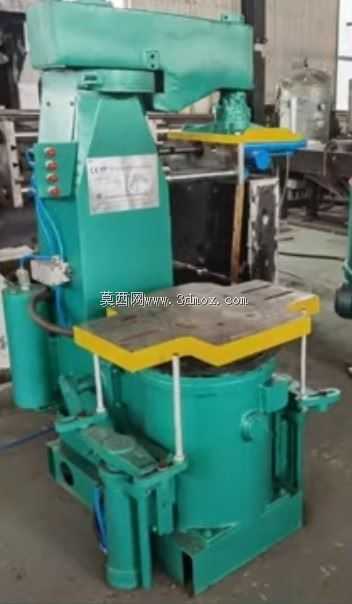

在砂型铸造的中小件批量生产车间里,这类震动挤压成型设备是造型工位的核心作业单元,主要用于完成潮模砂的紧实作业,替代传统人工捣固的低效模式,保障砂型整体紧实度均匀,避免后续浇注过程中出现胀箱、砂眼、塌型等铸造缺陷。从设备的轮廓结构来看,整体采用分体式承载布局,下部为震击压实基座,内部集成震击活塞、压实举升缸以及缓冲限位结构,基座底部设置有地脚安装孔位,安装时需要匹配车间预埋的地脚螺栓,同时预留足够的检修空间,基座周边的走台位置要避开操作人员的日常作业动线,防止设备运行过程中的震动对人员造成磕碰风险。
上部的摇臂转臂结构承担加砂后压头的换位作业,转臂的回转半径覆盖整个造型工作台范围,压头下方设置有与砂箱尺寸匹配的压块,作业时震击机构先通过高频低幅的震动让型砂在砂箱内完成初步流动填充,消除型砂颗粒间的架桥空隙,之后压实机构向上举升工作台,配合上部固定的压头完成型砂的最终紧实,紧实度可以通过调整压实缸的压力以及震击的时长来适配不同壁厚、不同材质铸件的造型需求。工作台面采用带定位销的结构设计,能够快速适配不同规格的标准砂箱,台面边缘设置的黄色防护边一方面是安全警示标识,另一方面也能防止加砂过程中型砂散落到设备的运动缝隙中,减少日常清理的工作量。

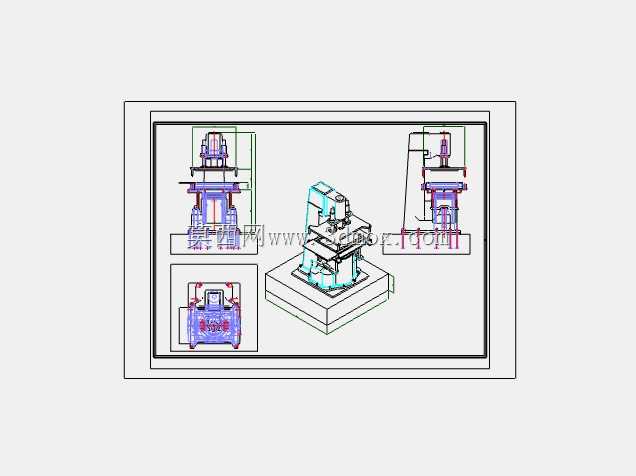

设备侧面布置的气动控制管路集成了换向阀、节流阀等控制元件,所有管路的走向都预留了足够的弯曲半径,避免设备运行过程中管路被拉扯磨损,控制阀组的安装位置刚好在操作人员伸手可及的高度,方便作业过程中快速调整震击和压实的参数。从安装边界来看,这类设备的整体占地尺寸需要结合砂箱的最大回转范围来预留,设备顶部距离车间行车的最低安全距离要满足砂箱起吊换型的需求,设备后侧需要预留至少半米的检修通道,方便后期更换震击弹簧、密封件等易损部件。在做这类设备的轮廓建模时,首先要明确各个运动部件的行程边界,比如转臂的最大回转角度、压实缸的最大举升高度、震击机构的上下浮动行程,避免后续做车间布局仿真时出现运动干涉的问题;其次要区分固定部件和运动部件的装配关系,基座部分作为固定承载件,其安装孔位的定位尺寸要和现场的地基图纸完全匹配,转臂和基座的铰接位置要准确还原回转中心的坐标,保证运动仿真的轨迹和实际设备一致。
这类设备的轮廓模型主要用于铸造车间的产线布局规划、新员工的设备结构培训、以及后续设备改造升级时的干涉检查,不需要还原所有的内部零件细节,只需要把外部的安装尺寸、运动边界、操作位的位置准确表达即可,比如操作按钮盒的位置、砂箱定位销的间距、压头的下压范围这些和实际作业相关的尺寸,必须和真实设备保持一致,否则后续做产线仿真时就会出现布局偏差,导致实际安装时设备和周边的输送辊道、加砂机构出现位置冲突。另外设备侧面的接砂槽、排尘口的位置也要在轮廓模型上体现出来,方便后续规划车间的除尘管路、废砂回收输送装置的对接位置,避免后期管路安装时出现和设备结构干涉的问题。
