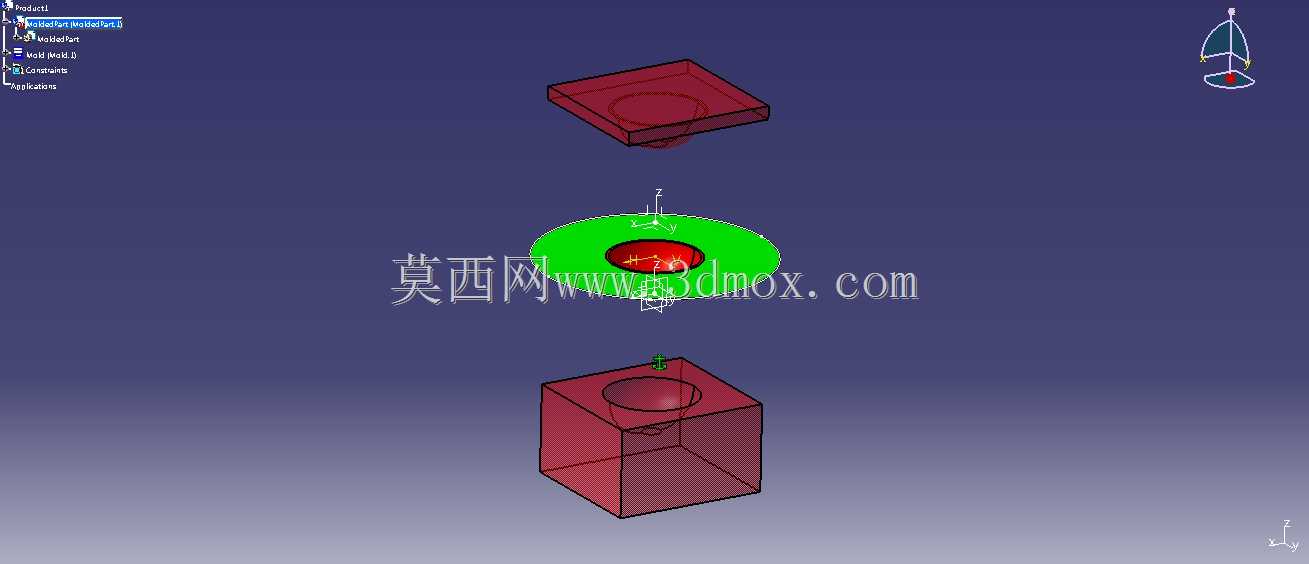

锄头成型用型芯型腔模具结构设计

　　从实际生产的适配性来看，这套结构可直接安装在现有160吨级开式压力机的工作台面上，模体的安装边界完全匹配常规压力机的T型槽间距，上下模的合模导向采用模架自带的导柱结构，无需额外加装导向附件，换装时仅需调整上下模的合模间隙即可投入生产，适配农具生产旺季时快速换模的作业需求。设计过程中优先考虑了锻件脱模的顺畅性，型腔的脱模斜度设置在1.5度到2度之间，既保证成型后锄板外轮廓的尺寸精度，又避免锻件冷却收缩后卡在型腔内；型芯部分对应锄头柄部的安装孔位，做了0.3毫米的拔模斜度，同时在型芯根部做了R2的圆角过渡，避免锻压时应力集中导致型芯根部开裂。这套模具结构针对农用锄头类锻件的成型工序开发，核心采用型芯与型腔分体式的结构逻辑，适配中小批量五金锻件的生产场景，在村镇级五金加工厂、小型农具生产作坊的锻压工位上应用广泛。区别于一体化锻模的设计思路，这套结构将成型核心的凸模与凹模做独立拆分，型芯对应锄头安装柄部的内凹成型区域，型腔对应锄头锄板的外轮廓成型面，拆分后的结构在局部磨损后可单独更换对应部件，无需整体报废模体，能有效降低小厂的模具维护成本。

　　从成型逻辑来看，这套结构只保留了最核心的成型工作面，没有多余的飞边裁切、顶出复位等复杂结构，操作时工人将加热后的坯料放置在型腔内，压力机下行带动型芯压入坯料，一次成型即可得到锄头的基础轮廓，后续仅需简单打磨飞边、热处理即可完成成品加工，非常适合工人操作熟练度不高的小型生产场景。模体的外形采用方块式整体布局，上下模座的厚度预留了足够的锻压承压余量，模座边缘做了C2的倒角处理，避免吊装、安装时锋利边缘划伤操作人员；型腔的成型面完全贴合锄头的作业曲面，锄板部分的弧度经过反复调整，既保证成型后锄头的破土角度符合农用作业要求，又避免成型时坯料流动受阻出现缺料、褶皱等缺陷。

　　型芯的安装采用嵌入式结构，通过螺栓固定在上模座上，当生产不同柄部尺寸的锄头时，仅需更换对应规格的型芯即可，无需重新制作整套模体，能适配同系列不同规格锄头的快速换产需求。在实际生产验证中，这套结构的合模间隙控制在0.1毫米以内，锻压时的飞边厚度均匀，后续打磨工作量比传统整体锻模减少30%左右；模体的材料选用常规热作模具钢，成型面淬火硬度控制在HRC48-52，既能承受锻压时的冲击载荷，又具备足够的耐高温性能，连续生产时不会出现成型面塌陷、磨损过快的问题。

　　考虑到小型加工厂的设备维护能力，这套结构没有设计复杂的冷却、润滑管路，生产时仅需工人手动在成型面涂抹石墨润滑剂即可，日常维护仅需定期检查导柱的润滑情况、紧固连接螺栓，无需专业的模具维护人员即可完成日常保养。从尺寸适配性来看，这套模体的闭合高度适配常规开式压力机的闭合行程，无需额外加装垫块即可直接安装，上下模座的定位槽尺寸符合通用模架的安装标准，可直接适配现有工厂的通用模架，减少额外的模架采购成本。成型后的锄头坯料，柄部的安装孔尺寸精度可控制在±0.2毫米以内，后续安装木柄时无需额外扩孔，锄板的厚度均匀性偏差不超过0.5毫米，热处理后的变形量远小于传统手工锻打的产品，能有效提升成品的一致性，降低后续校正的工作量。
