弧形摩擦式机械刹车制动块结构设计

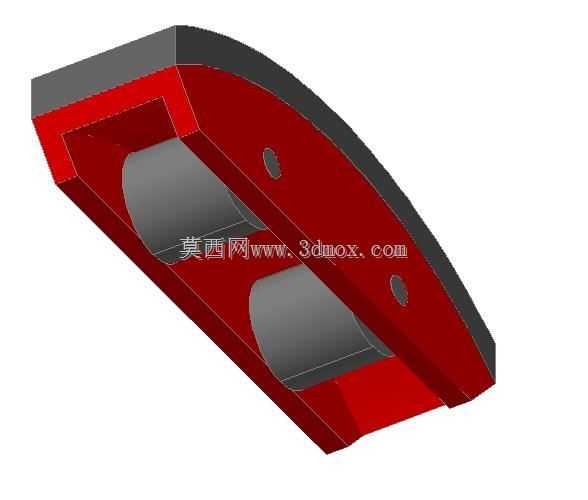

　　这款弧形制动块是鼓式制动系统里的核心摩擦执行部件，日常在起重卷扬机构、小型输送设备的驻车与工作制动、农用机械的行走轮制动、轻载工业绞车的减速制动场景里都能见到它的身影，它的核心作用是通过摩擦面与制动鼓内壁的贴合挤压，将转动部件的动能转化为摩擦热能耗散，实现转动轴的减速或者停转锁止。从结构设计逻辑来看，整体采用弧形块体的构型，外弧面为摩擦工作面，曲率完全匹配对应规格制动鼓的内壁曲率，保证制动时摩擦面可以实现全域贴合，避免局部应力集中导致的摩擦片偏磨、制动抖动问题；内弧侧为刚性基体承托结构，两个对称分布的安装孔用于将制动块固定在制动蹄的支撑臂上，孔位的同轴度、孔中心到摩擦面的距离公差直接决定了安装后摩擦面的初始贴合率，建模时这两个安装孔的位置度公差需要控制在0.05mm以内，避免安装后出现摩擦面一侧先接触的偏载问题。

　　设计时首先要匹配安装边界，这款制动块的弧长对应制动鼓的包角约为72度，这个角度是综合制动扭矩需求、摩擦片磨损寿命、制动响应速度确定的：包角过小会导致单位面积压力过大，摩擦片磨损速度快，制动时需要的促动力更高；包角过大则会导致制动块两端容易出现卡滞，散热效率下降，连续制动时摩擦面温升过快引发摩擦系数衰减。摩擦工作面的厚度预留了8mm的磨损余量，按照常规轻载工况下每1000次制动磨损0.1mm计算，可以满足近8万次制动的使用寿命要求，基体部分采用灰铸铁材质，具备足够的刚性同时有较好的减震性能，摩擦面后期可以粘接或者铆接摩擦材料层，建模时已经预留了摩擦材料层的安装厚度，不需要二次修改基体结构。

　　从安装适配性来看，制动块的两个安装孔中心距是固定的，对应同系列制动蹄的支撑臂安装孔位，安装时只需要将孔位对齐，穿入固定销即可完成装配，不需要额外的调整垫片；块体的轴向宽度匹配制动鼓的内部宽度，两侧预留了1mm的间隙，避免制动时块体侧面与制动鼓端面发生刮蹭。实际工况下，制动时促动机构推动制动蹄向外张开，带动这款制动块的外弧面压紧在制动鼓的内圆柱面上，两者之间产生的摩擦力矩会阻碍制动鼓的转动，进而实现与制动鼓同轴连接的转动部件减速；解除制动时，回位弹簧带动制动蹄收回，制动块与制动鼓之间保留0.2-0.5mm的均匀间隙，避免正常转动时出现拖磨、额外功率损耗的问题。

　　建模过程中特意对块体的棱边做了0.5mm的倒角处理，一方面是避免安装时锐边划伤操作人员，另一方面可以减少摩擦片边缘的应力集中，防止摩擦材料层在频繁制动的交变载荷下出现边缘崩裂的问题；内弧侧与制动蹄支撑臂的贴合面做了平面度处理，保证安装后支撑力可以均匀传递到整个块体，不会出现局部受力过大导致的块体断裂问题。针对连续制动的散热需求，块体的基体部分没有做多余的封闭结构，空气可以顺着弧形表面流动，带走摩擦产生的热量，避免摩擦面温度过高导致摩擦系数快速下降，保障制动性能的稳定性。在设备选型匹配时，只需要确认制动鼓的内径、制动蹄的安装孔中心距、所需的制动扭矩三个参数，就可以判断这款制动块是否适配，不需要对原有制动结构做大幅修改，替换维护十分便捷。
