弧形弯道重力滚筒输送线结构设计

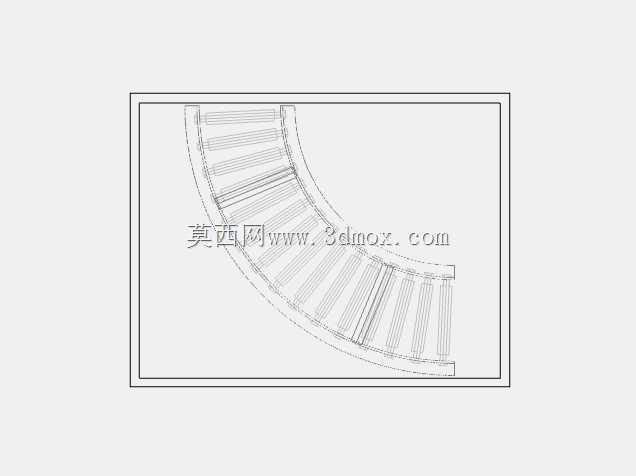

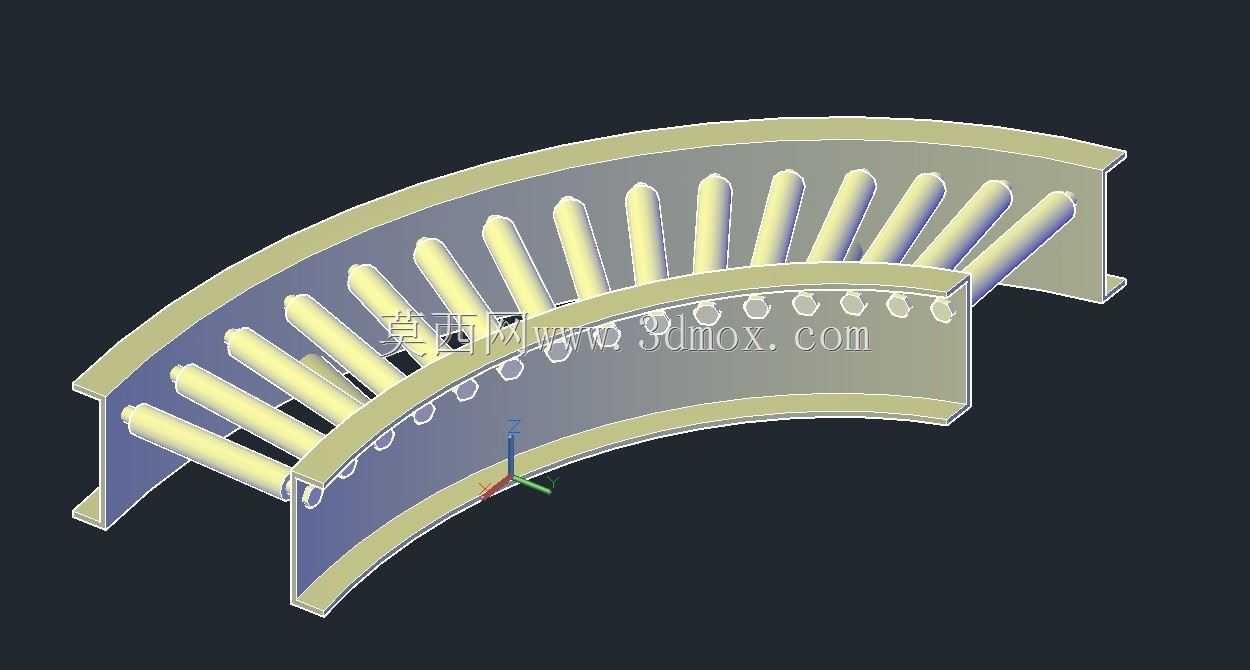

　　整个线体的两侧采用折弯成型的C型槽钢作为机架主体，槽钢的内侧预留了滚筒轴的安装卡槽，不需要额外做复杂的焊接定位，装配时只需要将滚筒两端的轴头卡入对应卡槽，再用端盖做轴向限位即可，这种结构既降低了加工时的定位精度要求，也方便后期维护时单独更换磨损的滚筒，不需要拆解整段线体。滚筒本身采用等直径的光面圆柱结构，表面没有额外做包胶或者防滑处理，完全依靠物料自身的重力分力提供前进动力，所以在安装时整个弯道段需要顺着物料前进方向预留3%-5%的倾斜坡度，坡度太小会导致物料在弯道中段停滞，坡度太大则会让物料滑行速度过快，在转出弯道进入直线段时产生过大的冲击。在车间内部物料周转、电商仓储分拣线、包装工序衔接段、装配线旁物料配送等场景中，弯道段的无动力输送一直是布局规划里容易被忽略但直接影响线体流畅度的环节，这款弧形重力滚筒输送结构就是针对这类转向输送需求做的细化设计。不同于直线段滚筒输送可以直接做等距排布，弯道段的滚筒排布需要匹配转弯半径做差异化长度设计，每根滚筒的轴线都指向转弯圆弧的圆心，避免物料在转弯过程中因为内外侧线速度差出现卡滞、跑偏甚至掉料的问题。

　　设计时特意将内外侧机架的高度做了微小的差量，内侧机架比外侧机架低2mm左右，抵消物料转弯时产生的离心力带来的侧倾趋势，避免带包装的纸箱或者周转箱在转弯时向外侧偏移剐蹭机架侧板。滚筒之间的间距设置参考了常规周转箱的最小底面尺寸，确保任何时候物料下方都至少有三根滚筒同时支撑，防止小尺寸物料卡在两根滚筒的间隙中。机架的两端预留了标准的连接孔位，可以直接和同宽度的直线段重力滚筒线、动力滚筒线做对接，不需要额外做过渡转接板，安装时只需要调整两段线体的对接面高度差控制在1mm以内，就能避免物料经过接缝处产生颠簸。

　　整个弯道段的转弯半径根据输送物料的最大长度做匹配，常规款的转弯内半径为600mm，适配宽度400mm的线体时，外半径为1000mm，能够满足最大长度500mm的周转箱顺畅转弯，不会出现物料两端剐蹭内外侧板的情况。在实际选型应用中，这类无动力弯道输送结构不需要接入电源或者气源，完全依靠重力实现物料转向，整体没有易损的传动部件，日常只需要定期检查滚筒转动是否顺畅，清理滚筒表面缠绕的包装胶带、杂物即可，维护成本远低于带动力的转弯皮带线或者转弯链板线，适合用在不需要精准节拍控制、只需要实现物料转向传递的工序段，比如包装线末端到分拣区的过渡段、多层楼之间溜槽输送的转向衔接段、装配线旁的空箱回流段等场景。

　　建模过程中对每根滚筒的安装位置做了参数化关联，只需要修改转弯半径、线体宽度、滚筒间距这几个核心参数，就能快速生成不同规格的弯道输送线模型，不需要逐根调整滚筒的位置和长度，大幅提升了布局设计阶段的方案调整效率。机架的底部预留了支脚安装位，可以搭配可调高度的脚杯做地面支撑，也可以搭配吊装件做架空安装，适配不同车间的布局需求，支脚的调节行程设置为±50mm，能够抵消地面不平整带来的安装误差，确保整个线体的坡度符合设计要求。
