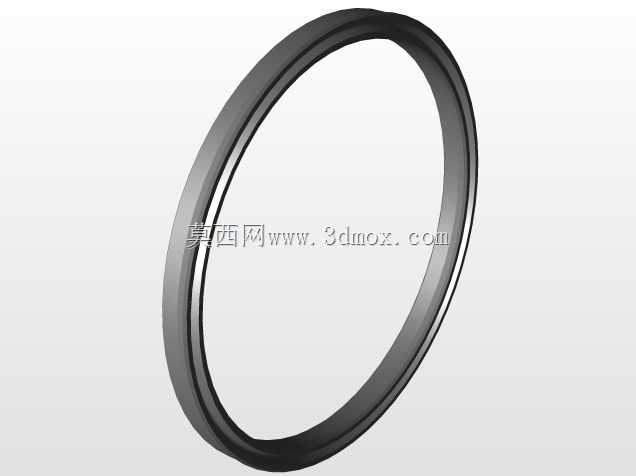

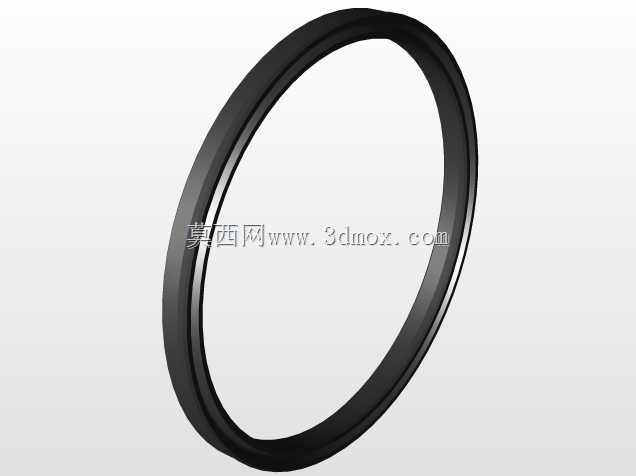

SAKAGAMI SKY-80液压活塞密封填料结构

在液压系统的执行元件设计与运维环节，活塞与活塞杆部位的动密封选型直接决定整套液压回路的工作稳定性与服役寿命，这款适配80mm规格安装位的密封填料，正是针对中高压液压工况下的往复动密封需求开发的核心密封元件。从实际应用场景来看，这类密封件广泛覆盖工程机械液压油缸、工业液压站执行缸、机床液压进给机构、冶金设备液压驱动单元等场景，但凡存在活塞与缸筒、活塞杆与端盖之间往复相对运动的液压腔体，都需要这类填料完成压力介质的阻隔，避免液压油内泄、外漏造成的系统压力损失、环境污染与动作失效。

从功能特性上看，该密封填料采用双唇口协同密封结构，内侧唇口贴合活塞杆或活塞轴面，在介质压力作用下能自适应贴紧配合面，压力越高密封贴合应力越大，可在0-32MPa的常规液压工作压力区间保持稳定密封性能；外侧唇口则贴合缸筒内壁或端盖密封槽侧壁，可阻挡外部粉尘、金属碎屑、水汽侵入液压腔体内部，避免杂质划伤配合面、污染液压油。密封本体采用耐油耐磨的弹性复合材料制备，邵氏硬度控制在适合往复运动的区间，既保证足够的跟随性适配轴面的微小跳动，又具备足够的抗挤出性能，避免在高压下被挤入密封配合间隙造成啃噬损坏。

从设计思路层面拆解，这款密封的截面轮廓经过反复迭代优化，非对称的唇口角度设计让密封件在安装入槽后，接触应力分布更贴合往复运动的受力特点：活塞杆外伸行程时，主密封唇口形成稳定的油膜，既降低运动摩擦阻力，避免干摩擦造成的唇口过快磨损，又能控制油膜厚度在微米级，杜绝外泄漏；活塞杆回程时，副唇口可将杆面带出的微量油膜刮回腔体内部，实现零外漏的密封效果。密封件的根部做了加厚处理，安装后可在密封槽内形成稳定的支撑，避免往复运动过程中密封件随轴转动、轴向窜动造成的密封失效，同时根部的圆角过渡可消除应力集中点，在反复压力冲击下不会出现根部开裂的问题。

关于外形尺寸与安装边界，这款密封适配80mm直径的活塞或活塞杆安装位，安装时需匹配对应尺寸的矩形密封槽，槽宽、槽深公差需严格控制在液压密封设计规范要求的范围内，槽口需做15-30度的导入倒角，倒角面粗糙度需达到Ra1.6以下，避免安装时刮伤密封唇口。安装前需检查配合轴面、缸筒内壁的粗糙度，需达到Ra0.4-Ra0.8区间，轴面不能存在轴向划痕、锈蚀、磕碰伤等缺陷，否则会直接造成密封失效。安装时需采用专用工装引导，避免密封件经过螺纹孔、油孔等锐边位置时被划伤，同时禁止使用尖锐工具直接敲击密封件，防止本体出现暗伤导致早期泄漏。

在实际选型匹配过程中，需要结合液压系统的工作介质类型、工作温度区间、往复运动速度、压力冲击频率等参数确认密封材料的适配性，比如在水-乙二醇介质工况下需要选用耐水基介质的特殊配方材料，在高温工况下需要选用耐高温的氟基复合材料，在高速往复工况下需要优化唇口接触宽度降低摩擦生热。这类密封填料通常会和导向环、防尘圈、缓冲密封配套使用，形成整套密封组合：导向环承担活塞或活塞杆的径向支撑，吸收侧向力，避免金属部件直接接触磨损；防尘圈阻挡外部杂质侵入；缓冲密封吸收系统的压力冲击，降低主密封承受的压力波动，多组件协同作用才能最大化延长密封系统的整体服役寿命。在三维建模过程中，需要准确还原密封件的自由状态截面轮廓，同时考虑安装后的压缩变形量，在做装配干涉检查、运动仿真时，要预留密封件的弹性变形空间，避免按照刚性体建模造成装配尺寸链计算偏差，导致后续实际加工装配时出现密封压缩量过大摩擦阻力超标，或是压缩量不足密封失效的问题。
