仿生连杆式行走腿部机构结构设计

这套仿生连杆行走腿部结构，核心参考经典仿生行走机构的连杆传动逻辑，可直接适配于小型仿生行走探测设备、户外巡检移动载体、教学演示实验台架等场景，替代传统轮式结构在非铺装路面、存在零散障碍物的复杂地形下完成平稳行走动作，相比轮式移动结构，其对地面起伏的自适应能力更强，单腿即可完成抬升、前伸、落地、蹬推的完整步行动作循环，无需额外配置复杂的悬架缓冲结构即可抵消地面高差带来的机身颠簸。

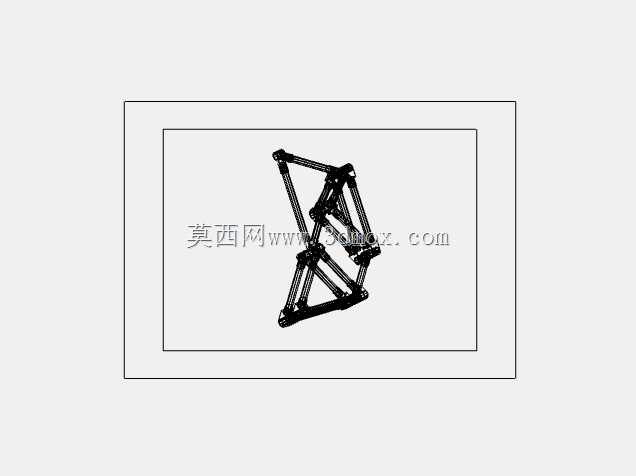

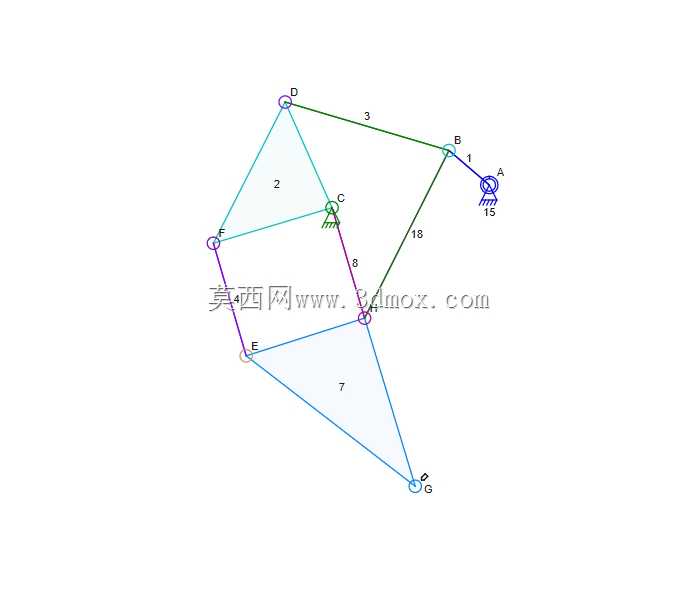

从结构功能层面看，整套机构完全依靠多组连杆的铰接配合实现运动传递，单组腿部结构包含11处铰接转动副，所有铰接点均采用同轴销轴配合，转动副处预留了标准衬套安装位，可根据负载等级选配铜基石墨衬套或工程塑料耐磨衬套，降低长期往复转动带来的磨损量，延长机构整体维护周期。机构的动力输入仅需单根连续转动的曲轴即可驱动，无需在腿部关节处布置独立驱动电机，大幅降低行走机构的布线复杂度与电控调试难度，动力输入轴的转动角度与腿部迈步幅度呈固定线性对应关系，仅需控制输入轴转速即可调整行走步频，控制逻辑简单可靠，适合在低算力控制的小型移动设备上搭载使用。

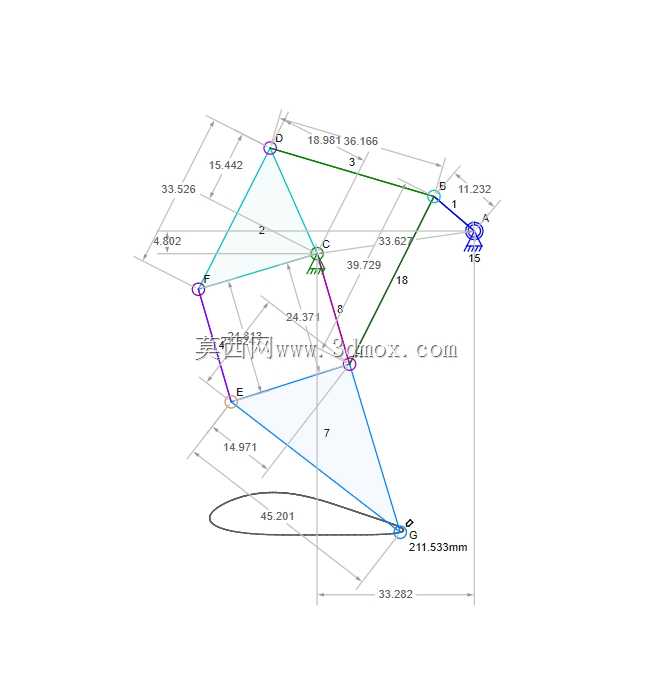

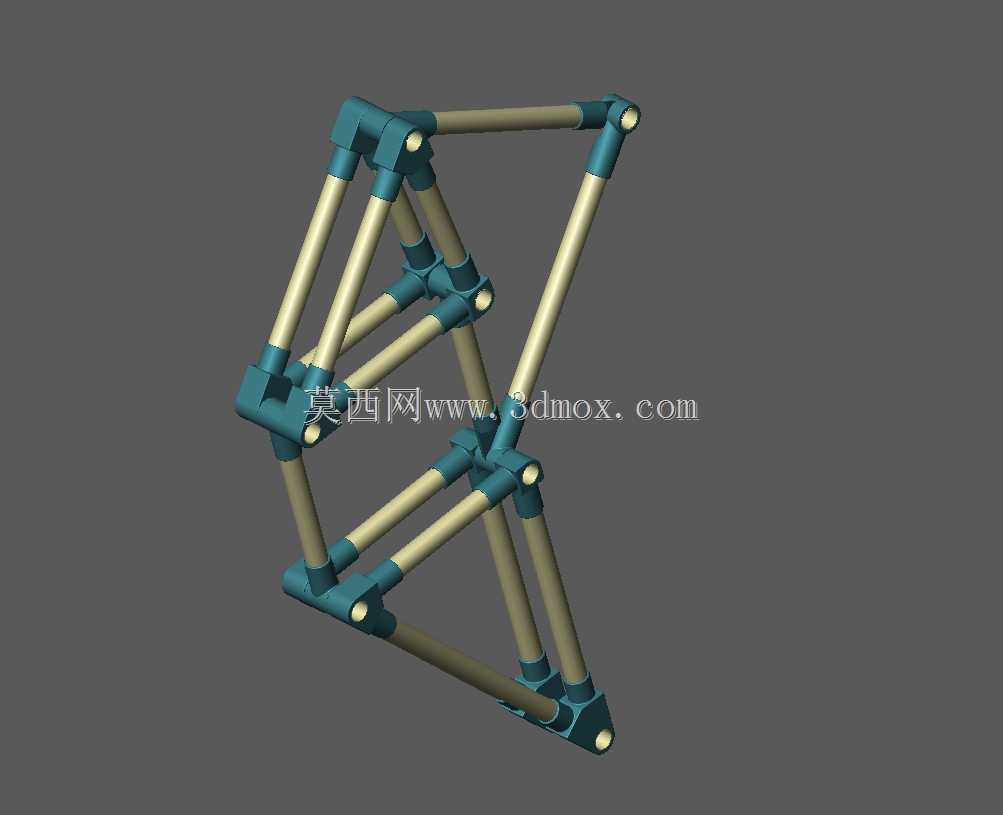

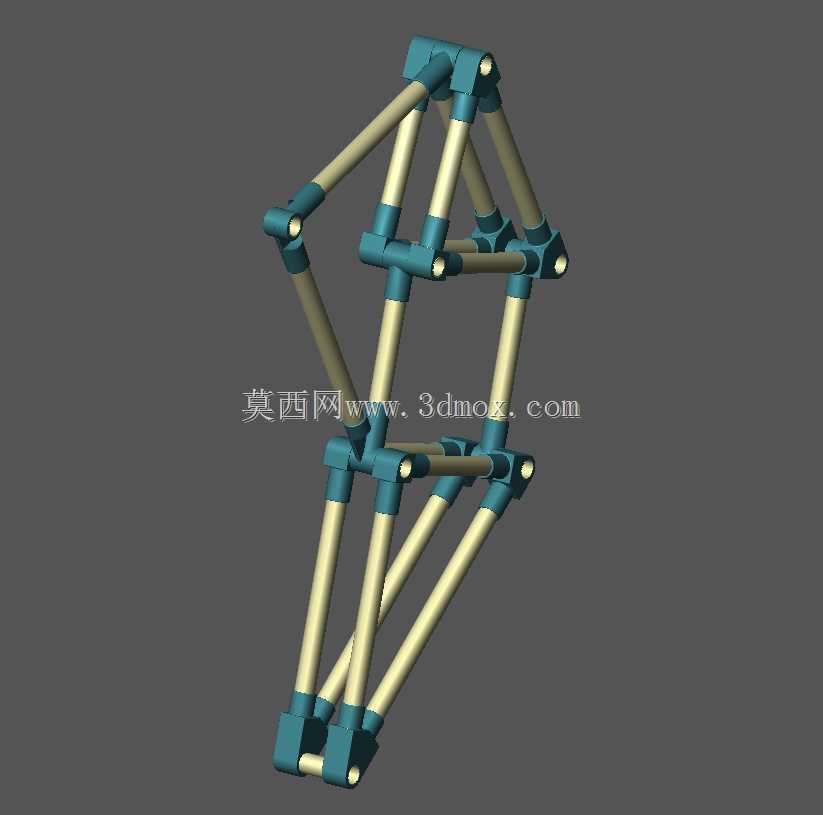

设计过程中优先考虑了运动轨迹的复刻精度，所有连杆的孔位中心距严格匹配仿生行走的最优轨迹参数，确保足端运动过程中抬升高度、落地位置、蹬推行程完全符合预设步态要求，避免出现运动卡滞、轨迹偏移导致的行走打滑问题。结构主材选用标准圆形铝管作为连杆主体，铝管两端通过3D打印的铰接接头完成连接，铰接接头与铝管采用过渡配合加销钉定位的固定方式，既保证了连杆整体的结构刚度，又能通过3D打印件快速完成铰接点的高精度成型，降低非标零件的加工成本，同时铝管的轻量化特性可有效降低腿部运动过程中的转动惯量，减少动力输入的负载损耗，提升机构动态响应速度。

安装边界层面，整套腿部结构的上端铰接点预留了统一的安装法兰接口，可直接固定在设备机身的侧部安装梁上，输入轴端预留了标准键槽，可直接与同步带轮、齿轮等传动零件配合完成动力接入，单组腿部结构的横向安装宽度控制在120mm以内，足端最大抬升高度可达80mm，单步最大前进行程为110mm，多组腿部配合安装时，可通过相位差调整实现多腿步态的协调配合，比如四足配置时将相邻腿部的输入轴相位差设置为90度，即可实现稳定的对角步态行走。足端位置预留了橡胶防滑垫的安装卡槽，可加装防滑橡胶垫提升与地面的摩擦力，同时起到落地缓冲的作用，降低硬质地面行走时的冲击噪音与结构振动。

在实际装配调试过程中，需注意所有铰接副的转动间隙控制在0.02mm-0.05mm区间，间隙过大会导致足端轨迹出现偏差，行走过程中产生不必要的晃动，间隙过小则会增大转动阻力，提升动力损耗甚至出现卡滞问题。所有铰接销轴的端部均设置了卡簧槽，通过轴用卡簧完成轴向定位，防止机构往复运动过程中销轴脱出，同时方便后期维护时快速拆解更换磨损的衬套。整套结构没有复杂的曲面零件，所有非标零件均可通过常规的机加工或3D打印方式制作，加工门槛低，适合用于机械原理教学演示、小型仿生机器人开发、移动探测设备改装等场景，结构本身的拓展性较强，可通过等比例缩放连杆尺寸调整整体负载能力与步幅参数，适配不同重量等级的移动载体需求。
