开式循环压缩空气冷却系统结构设计

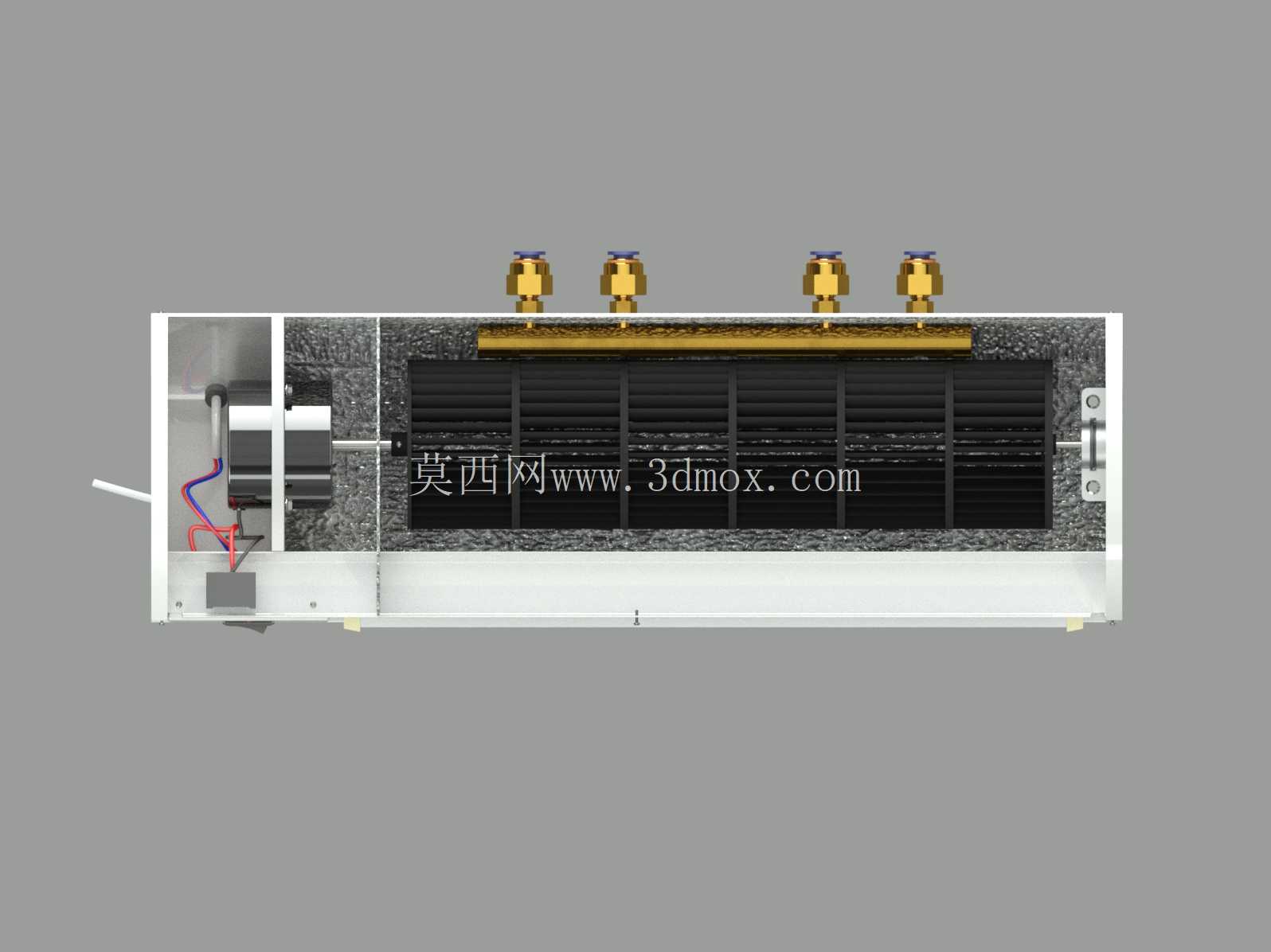

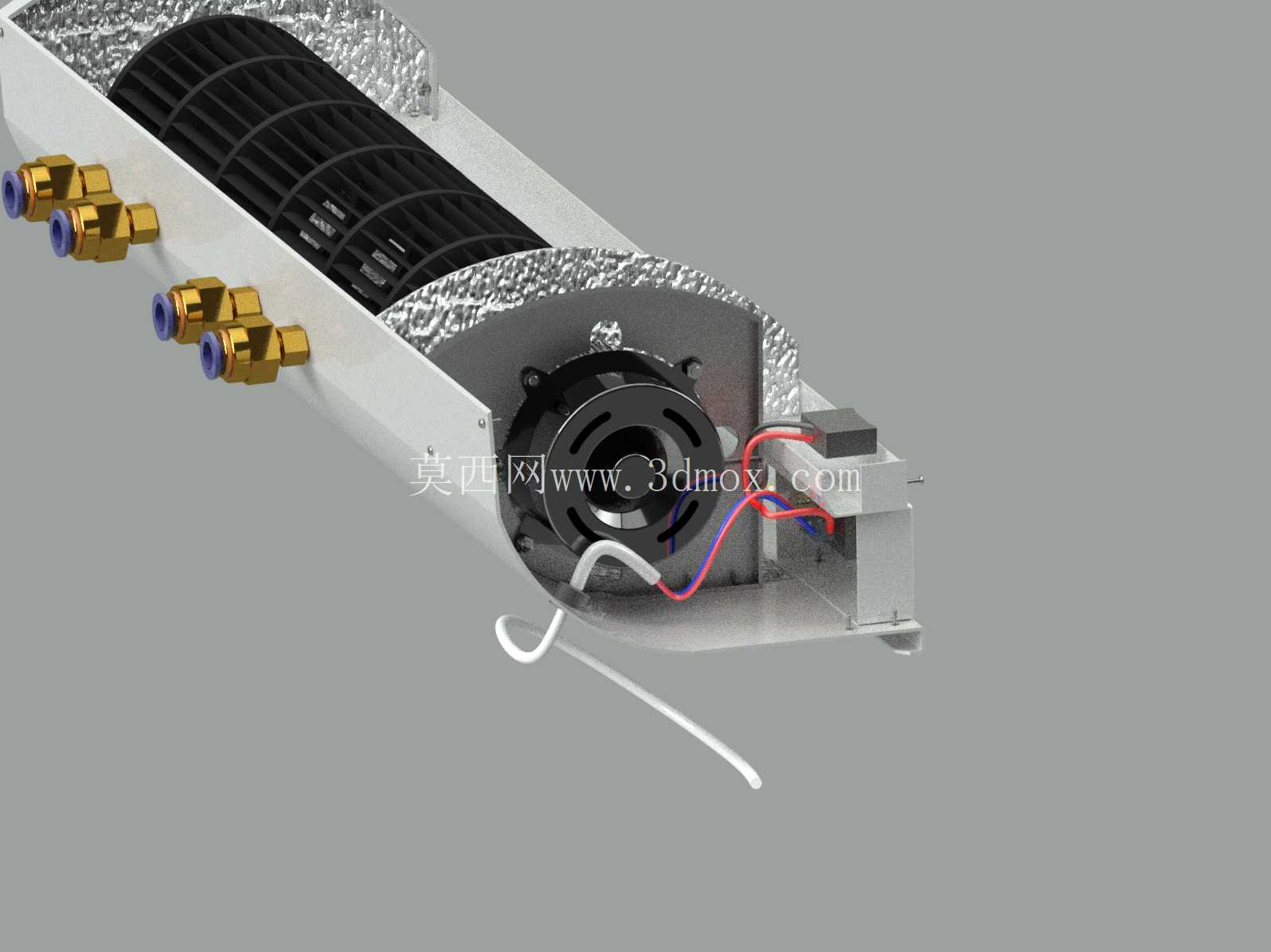

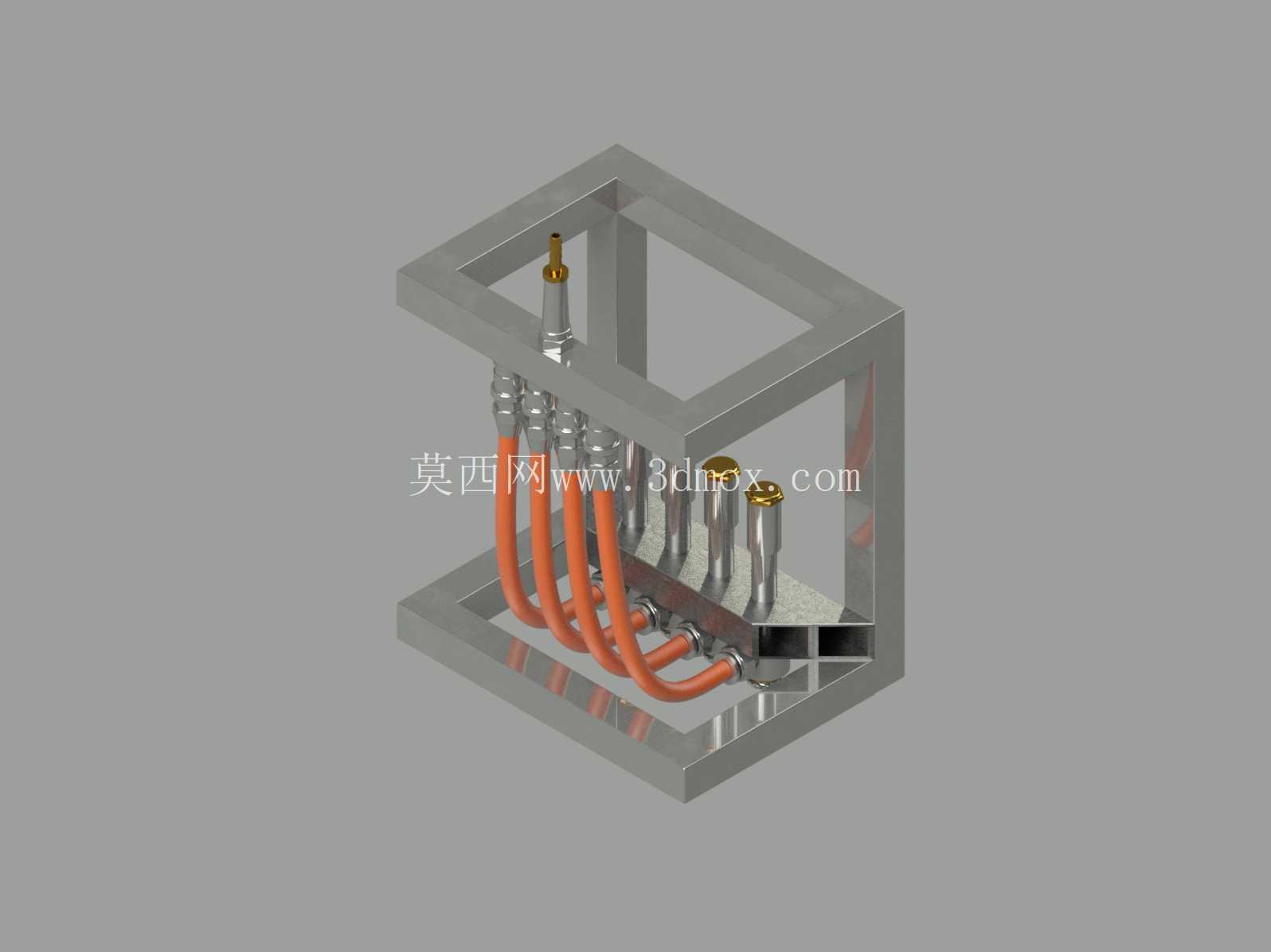

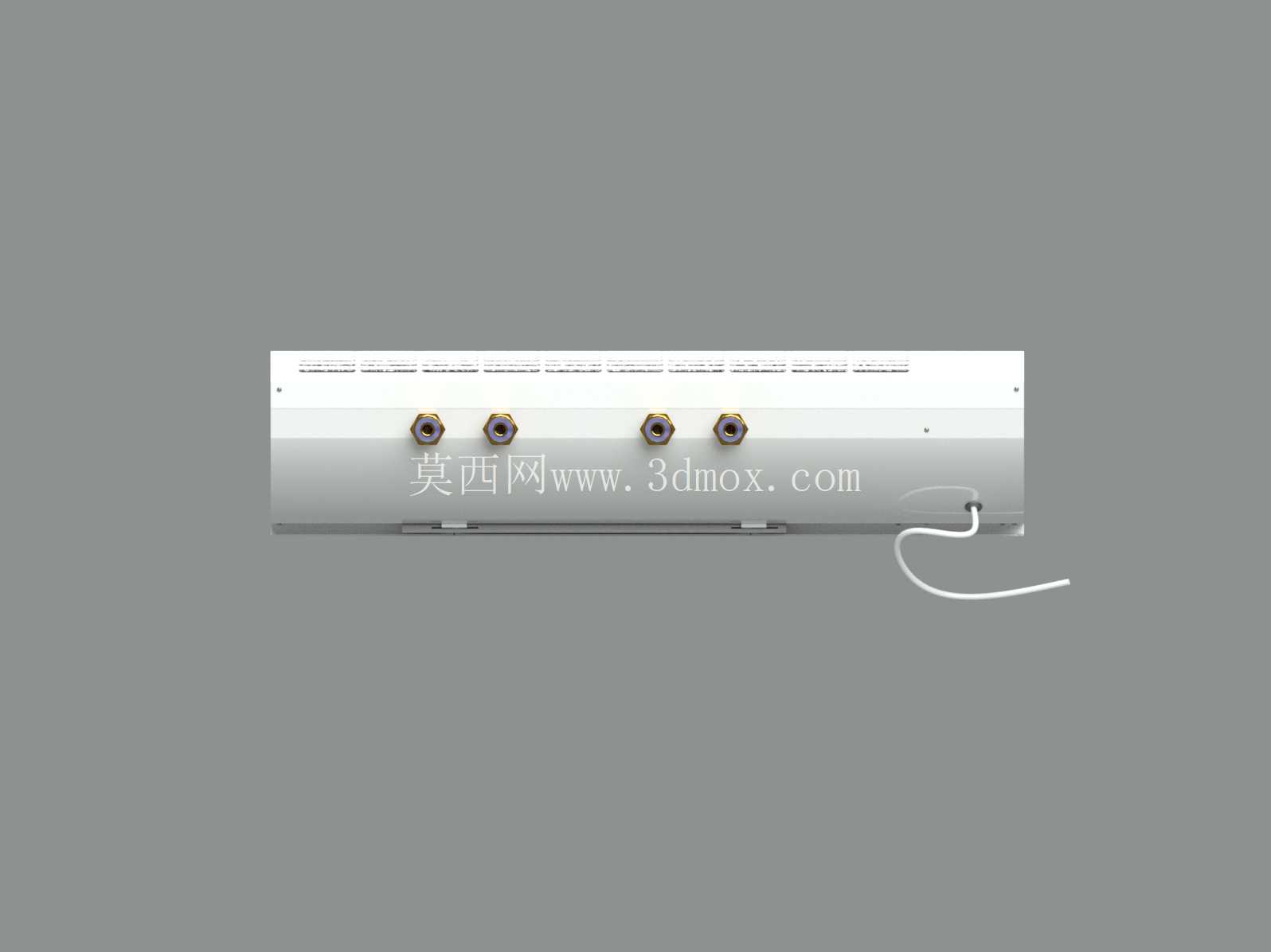

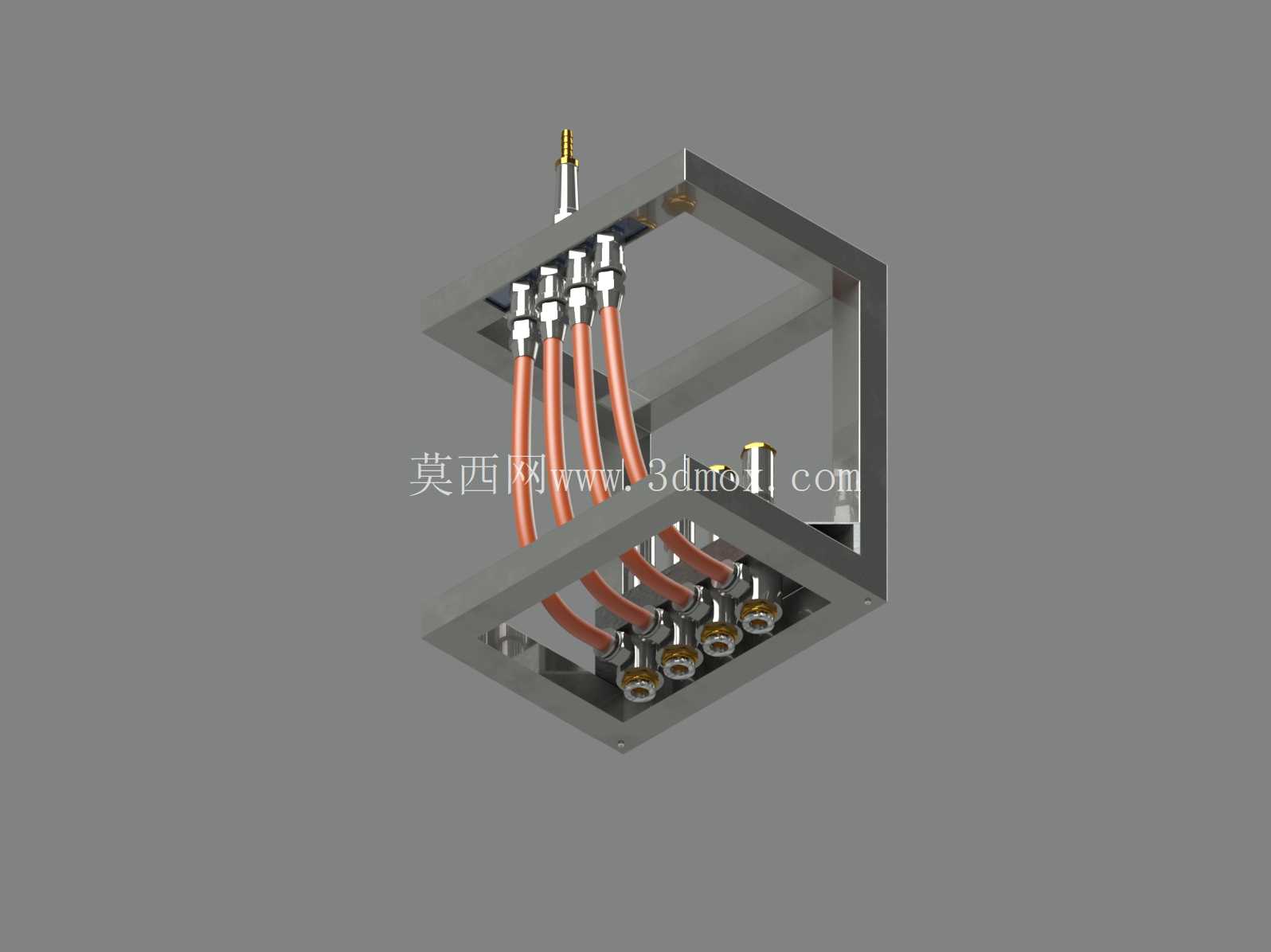

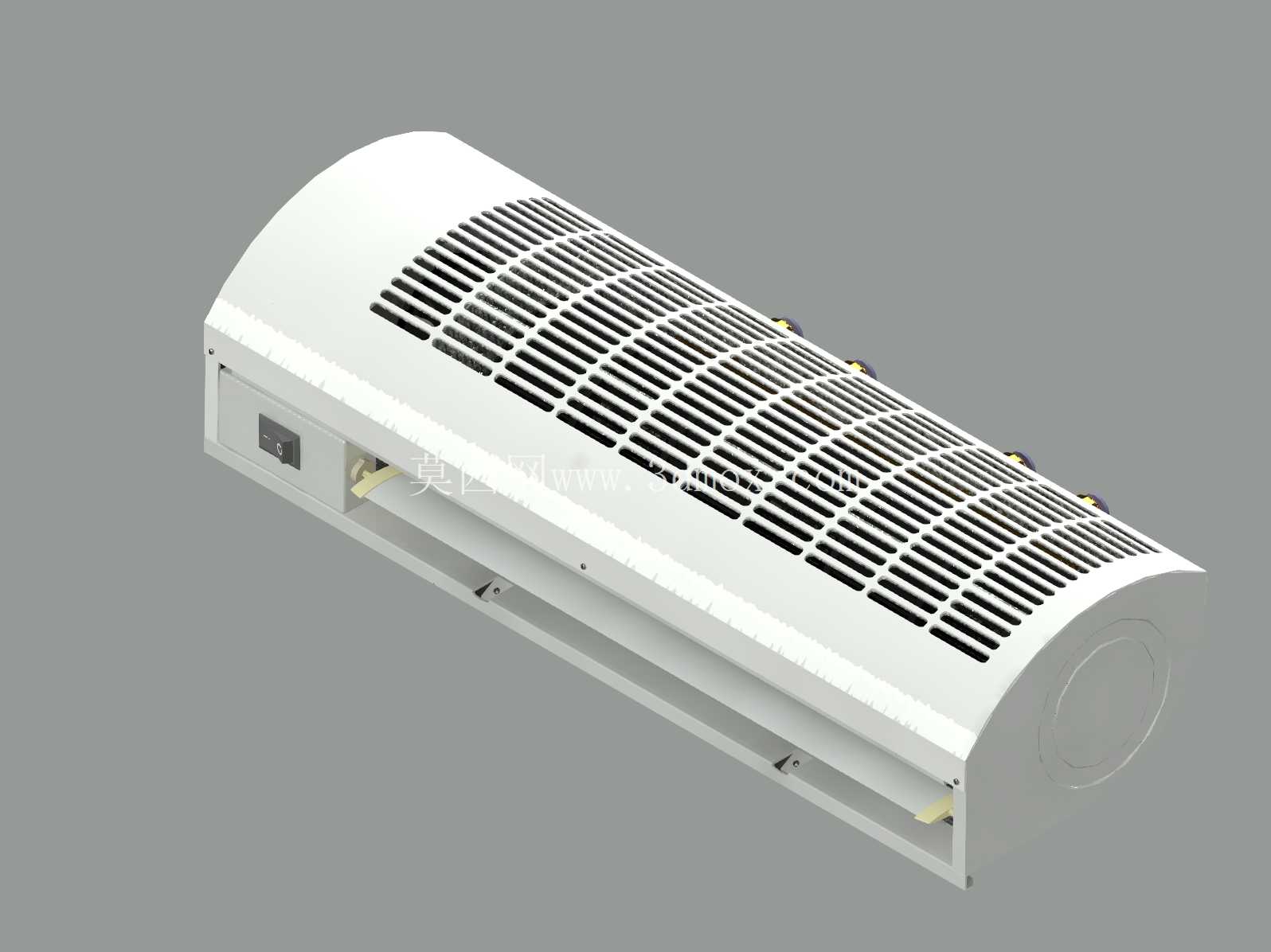

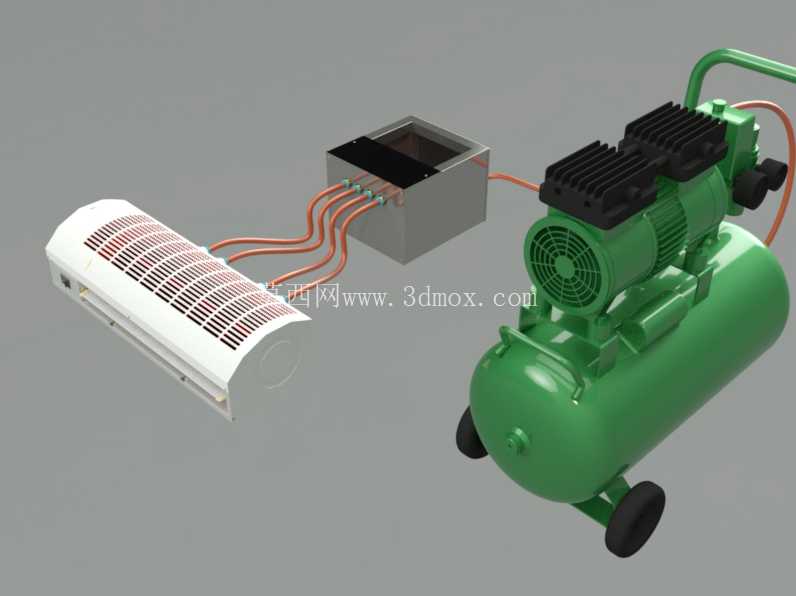

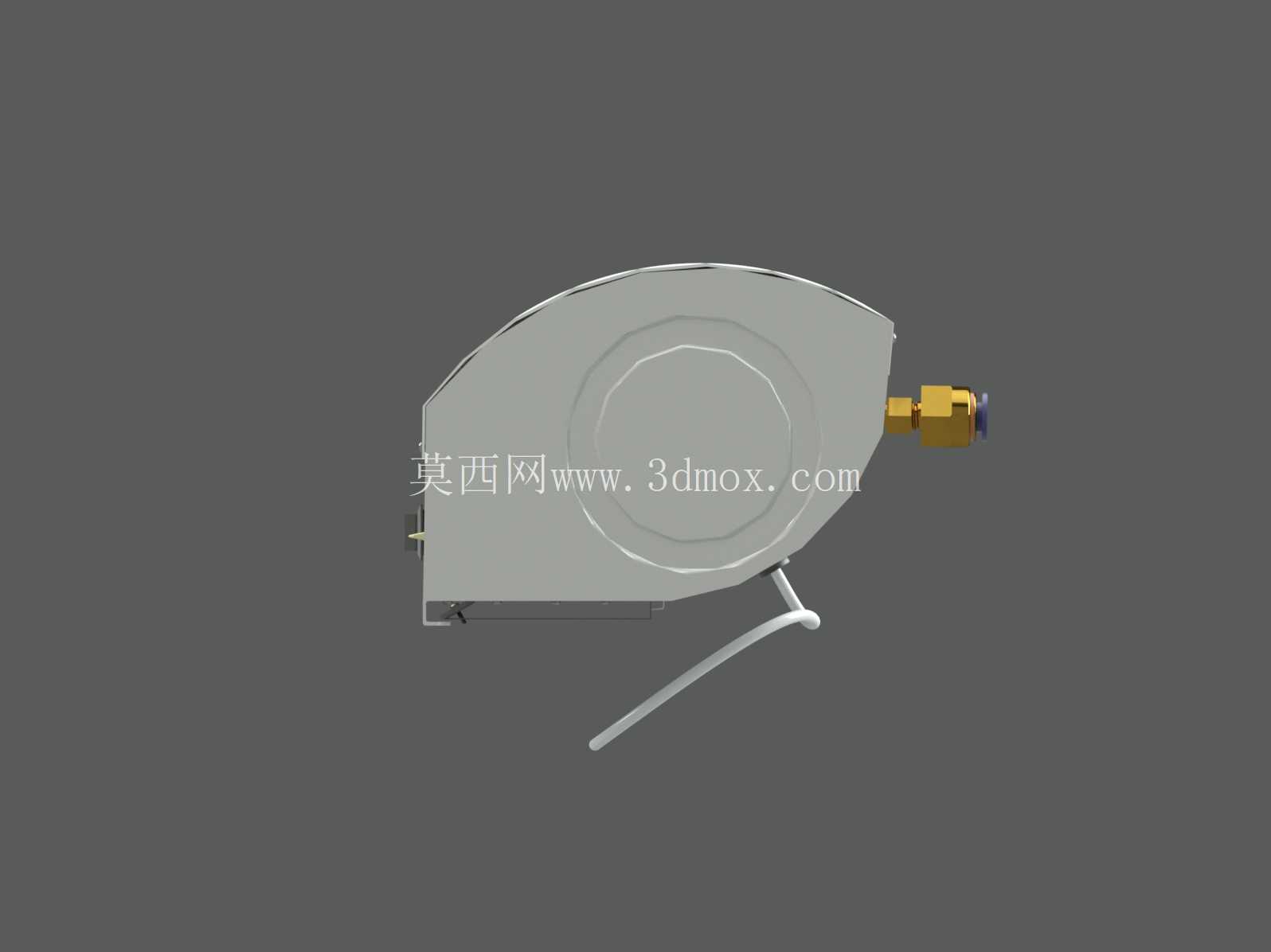

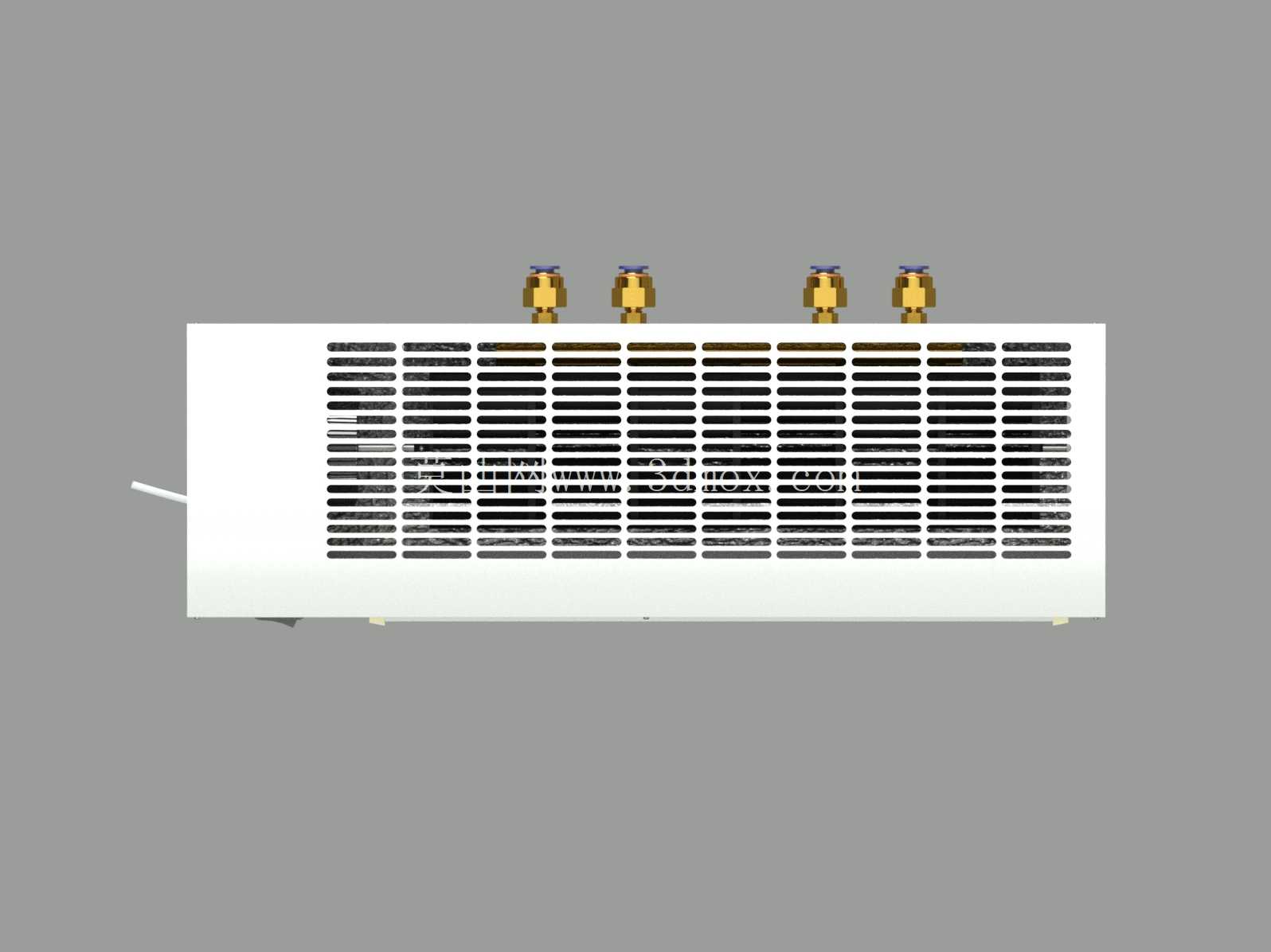

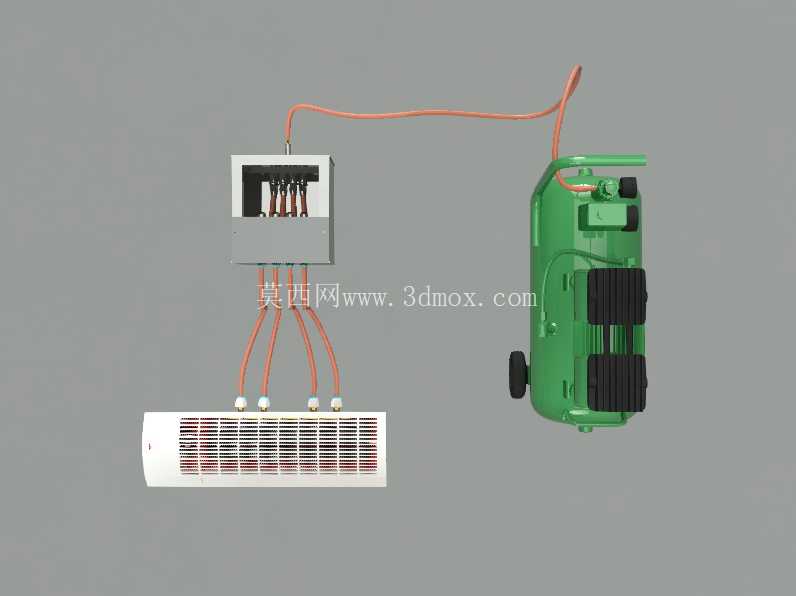

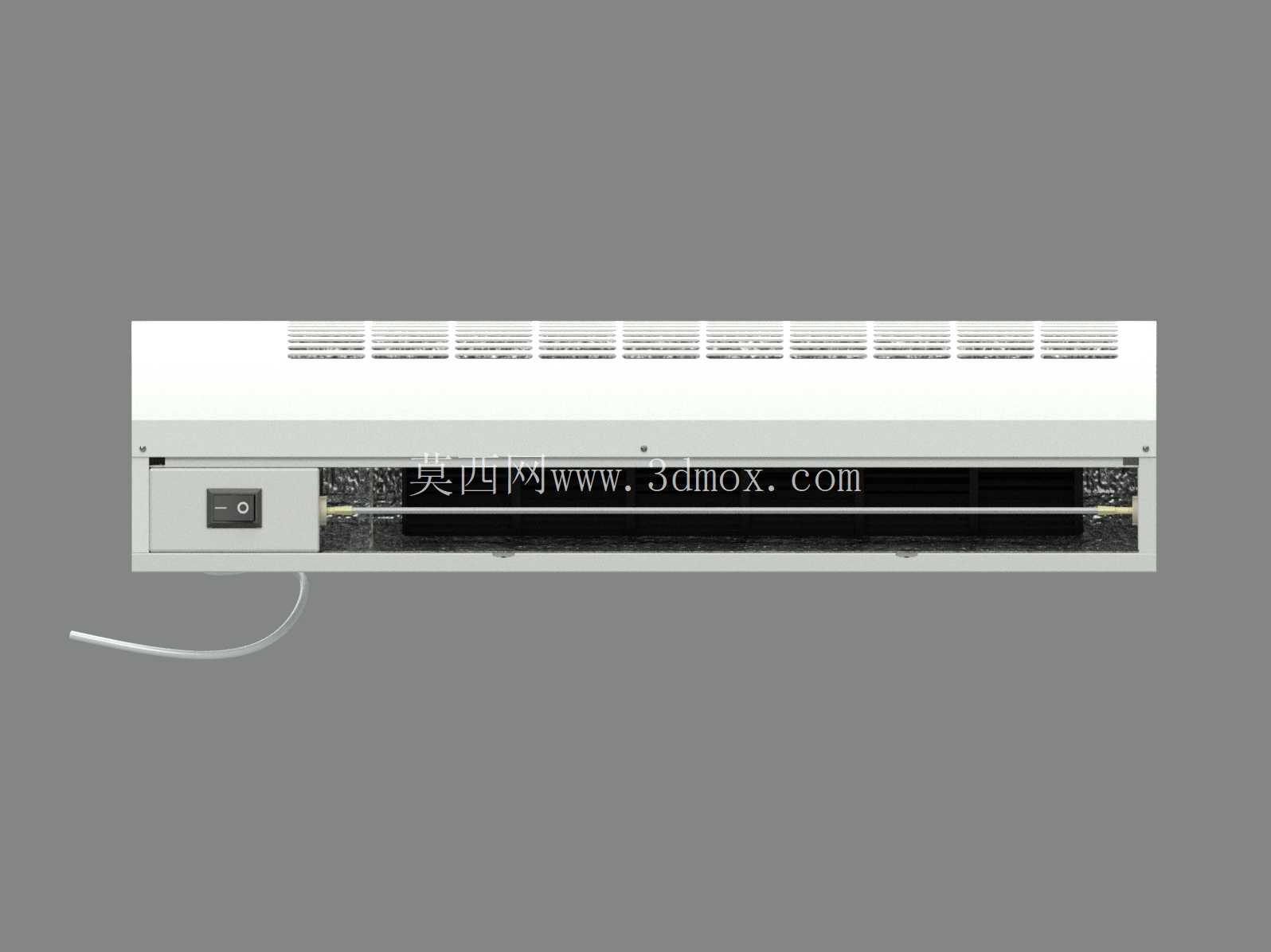

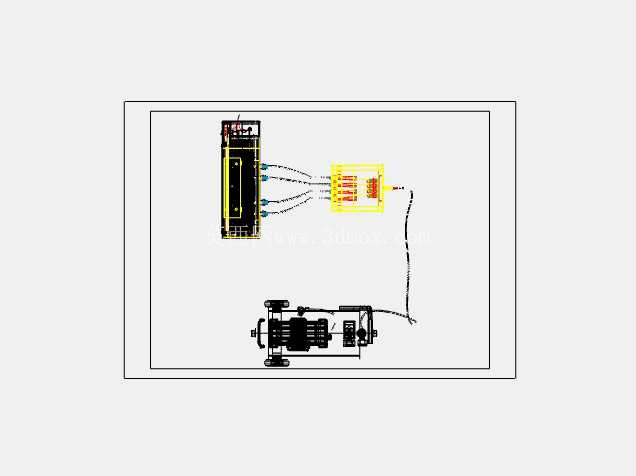

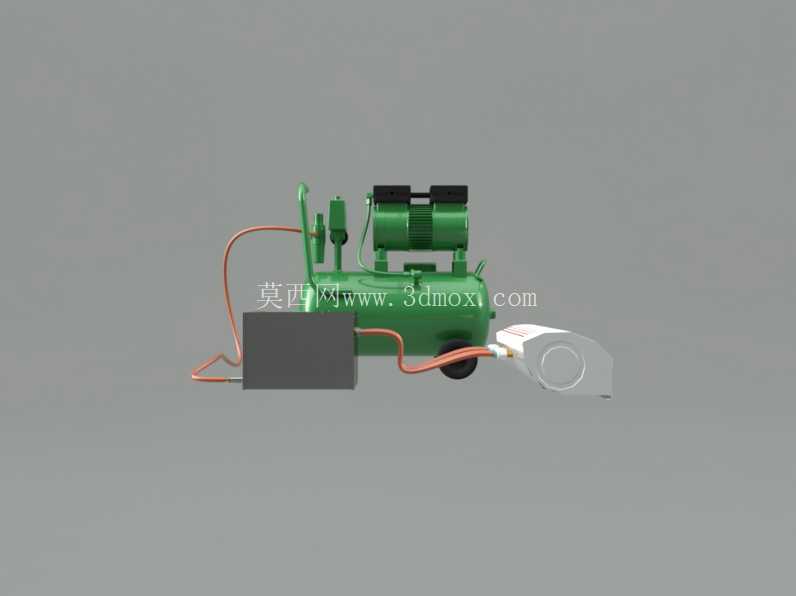

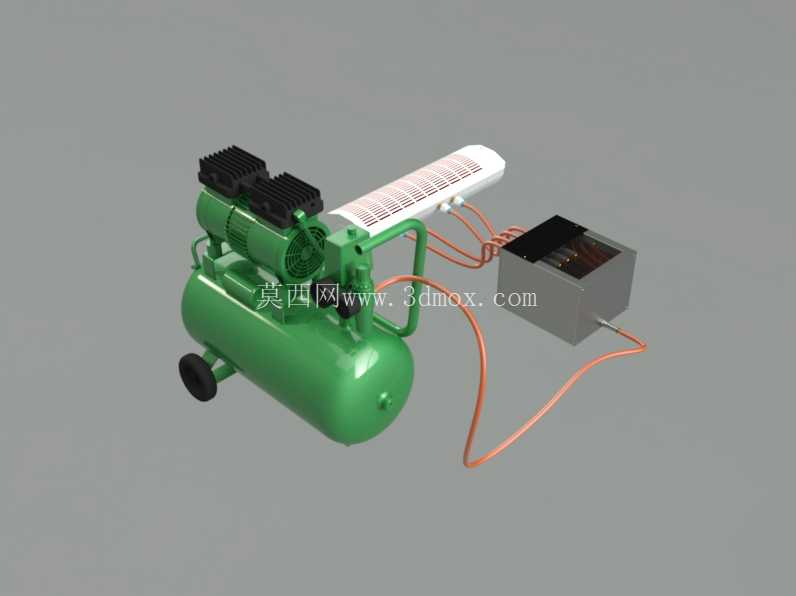

这套开式循环压缩空气冷却系统的三维结构，核心围绕无制冷剂制冷的热力实现逻辑搭建，可覆盖小型工位降温、精密仪器局部冷却、特殊工况无冷媒制冷需求等多个工业应用场景，尤其适配禁止制冷剂泄漏、对冷却介质洁净度有要求的生产环节，比如电子元器件检测工位的局部控温、易燃易爆工况下的设备冷却，避免传统冷媒泄漏带来的安全隐患。整套系统的功能实现完全依托空气热力学特性，高压空气从压缩单元输出后，先经过前置稳压腔体缓冲，消除压缩端输出的气流脉动，避免后续膨胀环节出现压力波动导致冷量输出不稳定，之后气流进入受控入口膨胀结构，通过焦耳-汤姆逊绝热膨胀过程实现温度骤降，生成的低温冷流再导入翅片式热交换单元，在强制对流结构的配合下，从周边环境空气中吸收热量，完成冷却过程的热量交换，整套循环不需要封闭冷媒回路，开式结构直接以环境空气为工质，省去了冷媒回收、密封保压的复杂结构设计。从结构设计思路来看，建模过程中优先保证气流路径的压损控制，所有连接管路的弯折角度均控制在120度以上，避免直角弯折带来的局部压损升高，导致膨胀端入口压力不足影响制冷效率；压缩单元采用双缸活塞式压缩结构搭配卧式储气罐体，罐体底部设置带刹车的脚轮结构，方便整套系统在车间不同工位间移动部署，罐体上方的压缩主机散热鳍片采用阵列式排布，建模时还原了鳍片的倾斜角度，保证自然对流状态下的散热效率，避免压缩主机长时间运行过热。热交换单元采用壁挂式安装结构设计，外形尺寸适配常规车间墙面的安装点位，宽度控制在900mm以内，厚度不超过200mm，安装时不需要额外占用地面作业空间，背部预留的挂装孔位间距匹配通用工业支架的安装尺寸，现场部署时不需要额外定制安装配件；中间的膨胀稳压腔体采用方形密封结构，进出气接口采用快插式接头设计，建模时还原了接头的密封槽结构，方便现场管路的快速拆装维护，腔体外部设置散热涂层区域，减少外部环境热量向腔体内部传导，避免冷量在传输过程中出现不必要的损耗。整套系统的安装边界需要预留足够的通风空间，压缩单元周边300mm范围内不能堆放杂物，保证进气通畅和散热效果，热交换单元的进风面需要预留至少500mm的无遮挡空间，保证强制对流时的进风量满足换热需求；管路布置时需要做好保温层的结构预留，冷流输出段的管路外径匹配常规橡塑保温管的内径尺寸，现场安装时可以直接套入保温材料，减少冷量在管路传输过程中的损耗。建模过程中对各个部件的装配关系做了完整还原，压缩主机与储气罐的连接支架、热交换单元的壁挂固定结构、管路的连接密封位置都做了细节呈现，方便结构设计人员直接参考进行部件选型和装配干涉校验，也可以作为热力实验平台的结构基础，针对不同冷量需求调整压缩功率、膨胀阀开度、热交换面积等参数，拓展不同场景下的应用适配性。
