塑料加工机械黄铜阀块连接端头结构

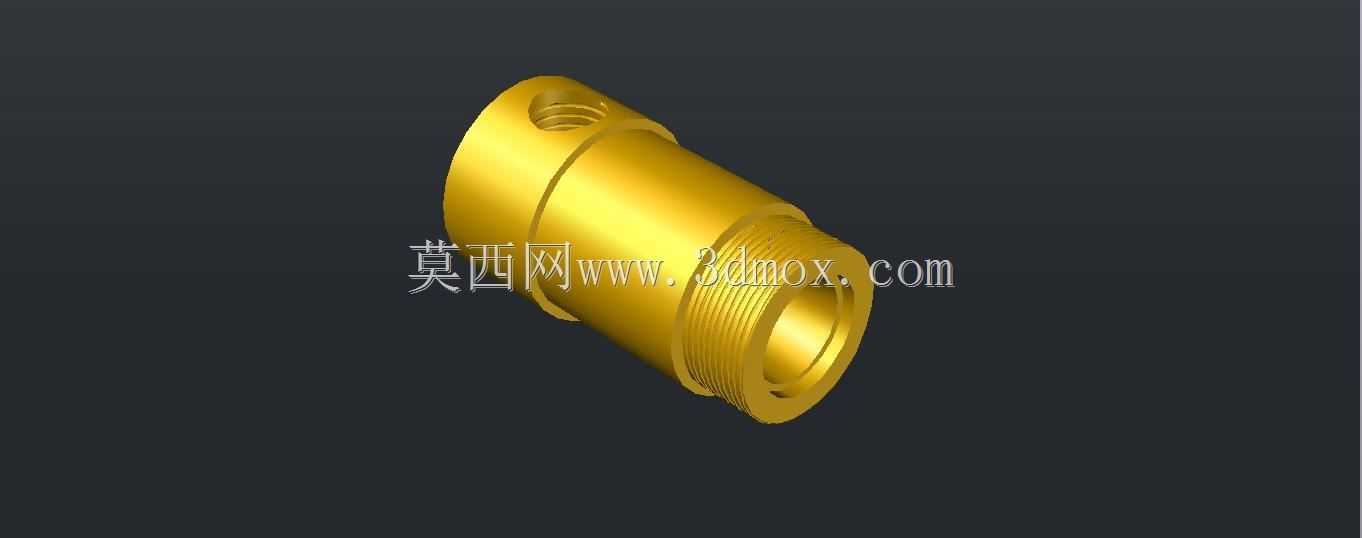

　　在塑料挤出、注塑成型这类连续生产的加工设备里，流体介质通路的连接可靠性直接决定整条产线的连续运行时长，这类黄铜材质的连接端头，正是阀块组与外接管路衔接位置的核心承压零件，日常工况里需要持续耐受塑化原料输送过程中的介质压力、温度波动，还要兼顾拆装维护的便捷性，避免每次检修阀组都要拆解整段管路。从实际装配场景来看，这类端头一般安装在阀块的介质进出端，一端通过外螺纹结构与阀块本体的内螺纹孔旋合锁紧，螺纹段的长度经过匹配设计，既保证足够的啮合牙数承受额定工作压力，又不会因为旋入过长顶到阀块内部的流道拐角，造成流道通径缩径影响介质输送效率。

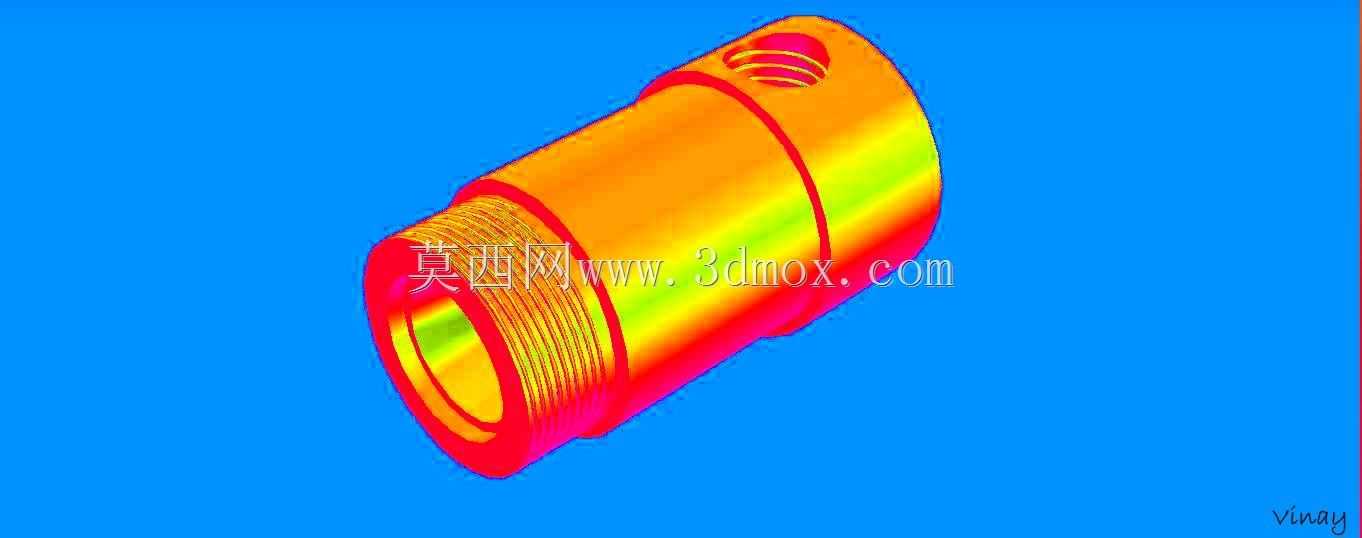

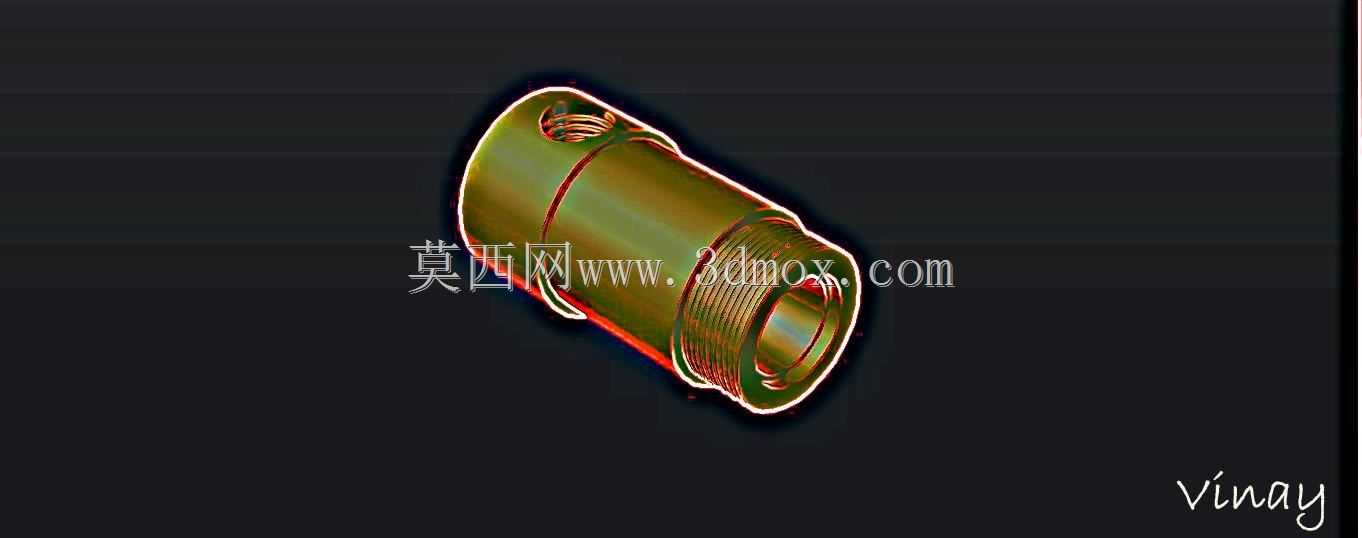

　　端头的外圆柱面做了等直径的光轴段设计，光轴段上预留的径向通孔是用来穿装锁紧销的，当端头与阀块旋合到指定扭矩位置后，穿入径向销可以避免设备长期运行过程中，受管路振动、介质脉冲压力影响出现螺纹松退的问题，这一点在塑料加工设备的加热段附近尤其重要，因为温度循环变化会让金属螺纹副的预紧力出现衰减，单纯靠螺纹锁紧的结构很容易在温度波动下出现渗漏。零件整体采用黄铜材质加工，相比钢制零件，黄铜的切削性能更好，在普通车床上就能完成外圆、螺纹、径向孔的全部加工工序，加工效率高且表面粗糙度容易控制，不需要额外做表面防锈处理就能耐受塑料加工过程中常见的冷却水、温和塑化助剂的腐蚀，同时黄铜材质的塑性更好，在与管路接头对接压紧的时候，接触面能产生微小的弹性变形，填充密封面的微观不平度，不需要额外增加过多密封件就能实现较好的密封效果，减少了密封件老化带来的渗漏隐患。从安装边界尺寸来看，端头的总长度控制在匹配阀块安装面到外接管路接头的最小距离范围内，光轴段的外径与常用的管路卡套内径尺寸匹配，不需要额外做变径转接就能直接对接标准卡套接头，减少了管路连接的转接点，也就减少了潜在的渗漏位置。端头内部是直通式的流道结构，流道内壁做了光滑过渡处理，没有台阶或者锐角拐角，能减少介质流动过程中的阻力损失，避免塑料原料中的助剂残留或者杂质在拐角位置堆积，长期运行也不会出现流道堵塞的问题。

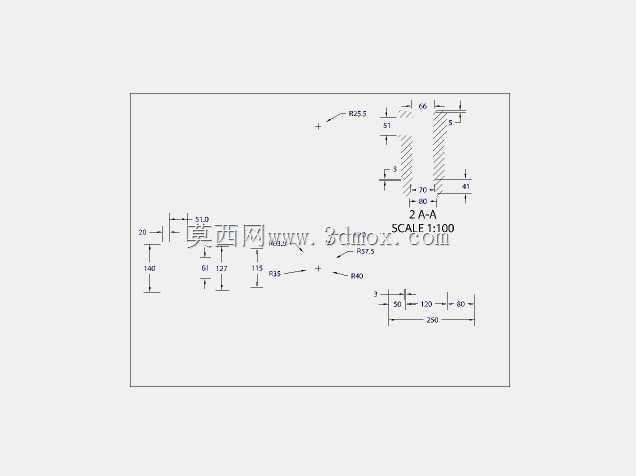

　　在设计这类零件的时候，首先要匹配对应阀块的接口螺纹规格，保证螺纹的公差带符合密封管螺纹的标准要求，其次要核算径向销孔的位置，既要避开内部流道的壁厚区域，保证销孔位置的零件壁厚足够承受压力，又要让销孔的位置刚好对应阀块上的防转槽位置，保证装配后销能顺利嵌入防转槽起到锁止作用。外圆光轴段的圆柱度公差需要控制在合理范围内，保证卡套接头装配后能均匀抱紧在轴面上，不会因为圆柱度误差出现局部抱紧力不足导致的渗漏。螺纹段的收尾位置做了退刀槽设计，退刀槽的宽度和深度既满足螺纹加工的退刀需求，又不会在退刀槽位置形成应力集中，避免零件在承压状态下从退刀槽位置出现断裂。

　　实际应用中，这类端头除了用在塑料加工机械的阀块上，也可以通用在其他中低压流体管路的阀组连接位置，只要接口螺纹规格、通径参数匹配，就能直接替换使用，黄铜材质的适配性也让它能兼容水、气、轻度腐蚀性流体等多种介质的输送需求，不需要针对不同介质单独更换零件材质，降低了设备备件的储备种类。在三维建模过程中，需要重点注意螺纹段的牙型尺寸、径向销孔的位置度、内部流道与外圆的同轴度这些关键参数，这些参数直接决定零件加工完成后能不能顺利装配到阀块上，以及装配后的密封性能和承压能力，建模时如果忽略了退刀槽、螺纹收尾这些工艺结构，加工出来的零件很可能出现螺纹无法旋合到位、应力集中断裂等实际问题，影响设备的正常运行。
