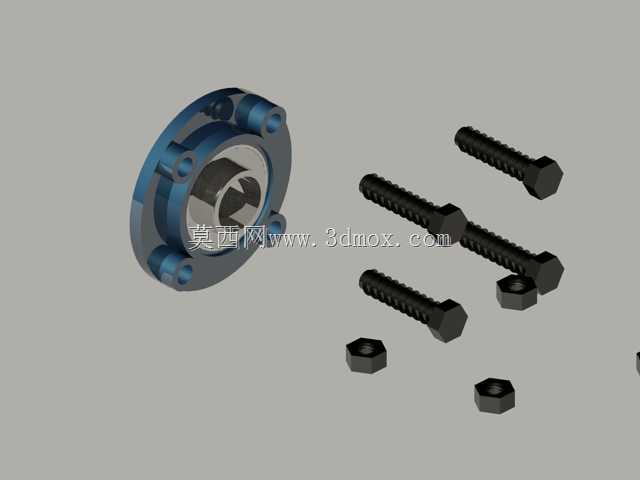

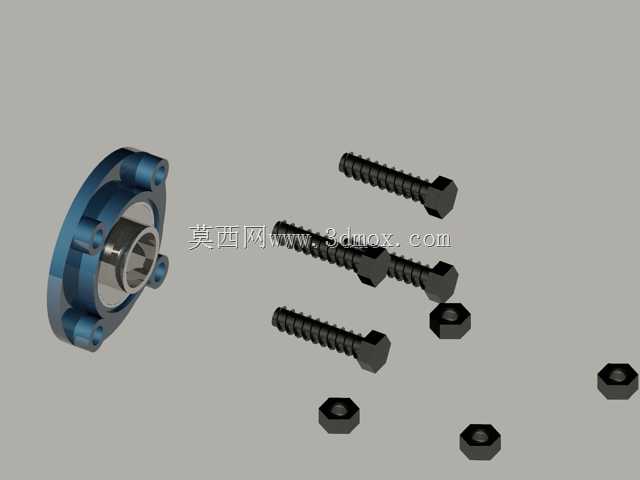

UCFC209凸台圆形带座外球面轴承组件

　　在各类轻工输送线、食品加工设备、中小型农机的传动辊筒安装场景中，带座外球面轴承的选型直接决定了辊系的维护周期与运行稳定性，UCFC209型凸台圆形座轴承正是针对这类安装空间受限、需要快速对中的工况开发的支撑组件。不同于常规方形座轴承需要预留四个方向的安装操作空间，这款圆形凸台座的安装孔沿圆周均布，可直接嵌入设备墙板的预制圆孔内完成定位，仅需从墙板外侧锁紧四颗配套六角螺栓即可完成固定，安装时不需要反复调整座体的水平与垂直位置，凸台与安装孔的配合公差可自动保证轴承内孔与传动轴的同轴度，大幅降低现场装配的调校工作量。

　　配套的外球面轴承内圈采用加宽设计，内孔与轴的配合面带有顶丝结构，安装时无需额外加工轴肩，直接将轴穿入内孔后锁紧两侧顶丝即可完成轴向固定，对于现场改造、无轴肩设计的光轴传动场景适配性极强。轴承外圈与座体采用球面配合结构，可自动补偿传动轴加工或安装带来的小角度偏斜，避免因轴系不对中造成的轴承早期磨损，在输送线辊筒长期运行出现轻微挠度变形时，这种调心性能可有效降低轴承的附加载荷，延长整体使用寿命。从安装边界来看，这款轴承座的凸台外径与安装墙板的预制孔采用间隙配合，设计时需注意墙板开孔尺寸需匹配凸台外径公差，预留0.1-0.2mm的安装间隙即可，四颗安装螺栓的中心圆直径需严格对应座体的螺栓孔位，避免强行锁紧造成座体变形卡滞轴承外圈。

　　配套的六角螺栓与螺母采用标准公制规格，长度选型需穿透墙板与座体安装孔后露出2-3个螺距，保证锁紧力足够的同时避免螺栓过长干涉周边运动部件。轴承的密封结构采用双层接触式密封，内侧带防尘挡圈，可阻挡输送场景中的粉尘、碎屑进入轴承滚道，在食品加工、粮食输送这类多粉尘工况下无需额外加装防尘罩即可满足使用要求。日常维护时仅需通过轴承外圈的注油嘴定期补充锂基润滑脂即可，不需要拆卸整个座体，维护操作可在设备不停机的低速状态下完成，大幅降低产线停机维护时间。

　　在进行三维建模时，这款组件的建模重点在于轴承外圈与座体的球面配合公差匹配，需保证球面的接触面积不小于80%，避免出现点接触造成的应力集中；内圈顶丝的位置需与轴的顶丝孔位对应，建模时需预留顶丝的锁紧空间，避免实际装配时顶丝与周边结构干涉；圆形座的凸台端面需设计与墙板贴合的定位止口，止口的平面度公差需控制在0.05mm以内，保证安装后座体不会出现倾斜。这套组件可直接用于各类辊道输送机、皮带机的从动辊、主动辊两端支撑，也可用于小型风机、水泵的转轴支撑，在安装空间狭窄、无法使用方形座轴承的场景下，凸台圆形座的结构优势尤为明显，相比剖分式轴承座，其整体式铸造座体的刚性更强，可承受更高的径向载荷与一定的轴向冲击载荷，适用于中低速、载荷平稳的传动场景。选型时需注意轴承内孔直径与传动轴直径的匹配，209型号对应的内孔直径为45mm，适配直径45mm的光轴使用，若轴径存在偏差需配做轴套，避免内圈与轴配合过松出现跑内圈的故障。
