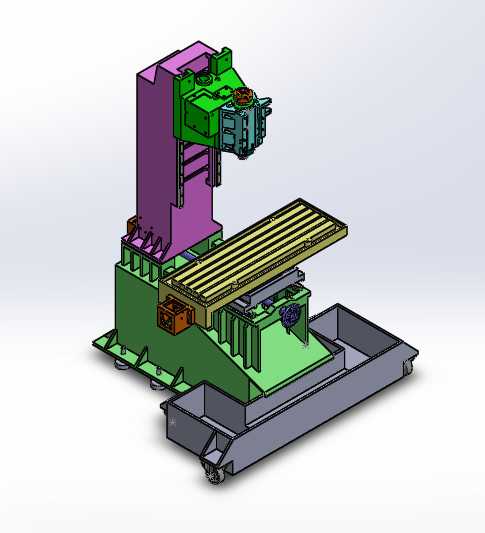

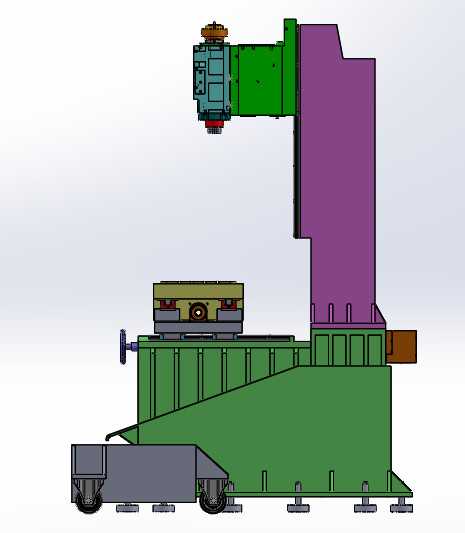

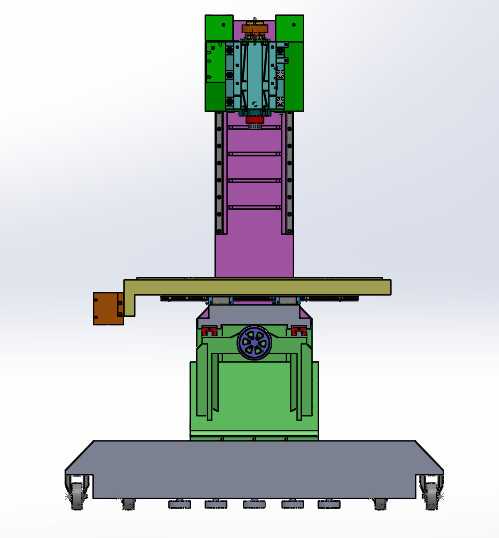

立式铣床整机结构三维设计

这款立式铣床的三维结构设计，主要面向机械加工车间的中小尺寸金属零件铣削加工场景，可适配各类机械制造、模具加工、五金零件生产的日常铣削作业需求，能够完成平面铣削、沟槽铣削、成型面铣削、钻孔镗孔等多类机加工序，是离散制造领域机加工环节应用极为广泛的通用加工设备。从设备实际用途来看，该立式铣床可适配装夹各类硬质合金铣刀、高速钢铣刀，针对碳钢、铸铁、有色金属、工程塑料等不同材质的工件进行切削加工，既可以满足单件小批量的定制化零件加工需求，也能够适配中小批量的标准化零件生产作业，在通用机械制造、汽车零部件加工、模具修配、五金件生产等场景中都能发挥核心加工作用。从产品功能特性来看，该设计完整还原了立式铣床的核心功能模块：顶部的铣削动力头可实现主轴转速的多级调节，适配不同材质、不同切削参数的加工需求，铣头部分可沿立柱导轨实现垂直方向的进给移动，满足不同深度的铣削加工要求；中部的工作台可实现纵向、横向两个方向的手动与自动进给切换，配合横向滑座、纵向拖板的导轨结构，能够覆盖工作行程内全范围的点位加工与连续铣削进给，工作台表面预留标准T型槽结构，可适配通用机用平口钳、回转工作台、专用工装夹具等各类装夹附件，满足不同外形工件的装夹固定需求；床身底座采用大倾角加强筋结构设计，内部预留切削液储存与回流空间，同时兼顾整体结构的刚性与切削作业的冷却排屑需求，底部配置可调式支撑垫铁与移动滚轮结构，既能够在设备就位后通过调整垫铁保证整机安装水平，也可在车间内短距离移位调整时借助滚轮降低搬运难度。从产品设计思路来看，该结构优先保障整机刚性，床身、立柱、滑座等主要承载部件均采用箱型结构加内部加强筋的设计方案，可有效抵消铣削加工过程中产生的切削振动，提升加工过程的稳定性与工件加工表面质量；各运动导轨面均采用加宽设计，降低单位面积承载压力，减少长期使用后的导轨磨损量，延长设备的精度保持周期；整体布局采用经典的立式铣床C型结构布局，操作工位设置在设备正前方，各操作手柄、进给手轮的位置均符合人机工程学要求，操作人员站在工位即可完成主轴启停、进给切换、工作台移动等全部常规操作，无需大范围移位，可有效降低操作劳动强度。从外形尺寸与安装边界来看，该立式铣床整体占地尺寸适配中小型机加工车间的设备排布需求，安装时无需额外制作特殊地基，仅需在硬化的水泥地面上调整底部垫铁水平即可完成安装就位，设备后侧预留足够的电气布线与维护空间，左右两侧预留工件上下料、日常维护的操作空间即可，不会对车间的空间规划造成过高要求，整体安装适配性较强。
