锥座式螺旋顶升承重组件结构设计

　　在设备检修、重型构件安装、工装夹具调平这类需要小行程精准顶升的作业场景里，螺旋顶升类部件的可靠性直接决定作业安全与调整精度，这款锥座式螺旋顶升承重组件，正是针对小空间内稳定承重、精准调位的需求完成的结构设计。从实际落地的使用场景来看，这类组件常被集成在小型工装平台的支脚调平结构、重型设备就位时的辅助微调工位、模具装配时的合模对位支撑环节，区别于大吨位液压顶升设备，它不需要配套液压动力源，纯机械传动的结构不存在液压油泄漏风险，在对洁净度有要求的装配车间、无外接动力的野外临时检修场景都能适配。

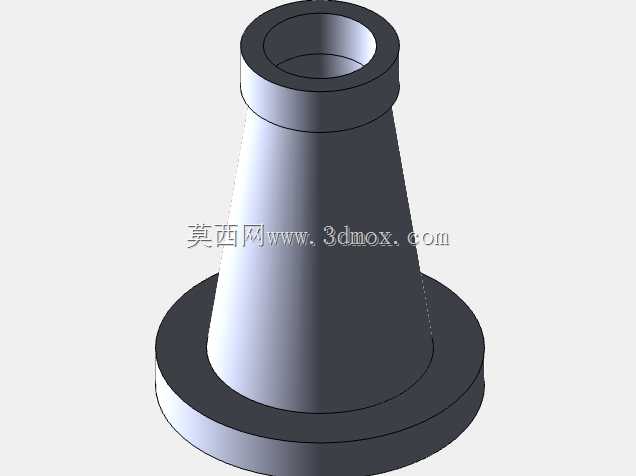

　　从结构功能特性来看，组件采用下宽上窄的锥台主体搭配底部法兰式安装座，底部法兰盘预留了均匀分布的安装孔位，安装时可通过螺栓将组件整体固定在作业基础面，避免顶升承重过程中出现侧滑偏移；锥台主体内部加工有与顶升螺杆配合的梯形内螺纹，梯形螺纹的牙型角设计兼顾了传动效率与自锁性能，当顶升作业到达指定高度后，无需额外锁止结构即可依靠螺纹副的自锁特性保持承重状态，不会出现负载下滑的安全隐患。顶部的圆筒形承托端内径与配套顶帽的定位轴径匹配，作业时可根据被顶升构件的接触面形状更换不同形式的顶帽，比如平面顶帽适配平整的设备底座，V型顶帽适配圆轴类构件的顶升，拓展了组件的适用范围。

　　设计过程中首先对承重边界做了明确限定，底部法兰盘的外径尺寸根据额定承重下的基础面压强计算确定，避免单位面积压强过大压坏作业基础面，比如在混凝土地面作业时，法兰盘的接触面积可保证地面压强不超过混凝土的许用承压值；锥台主体的锥度设计经过反复校核，既保证内部螺纹副有足够的啮合长度来分散承重载荷，避免螺纹牙受力过大发生剪切失效，又尽可能缩减组件自身的重量，减少非必要的材料消耗。内部螺纹的导程选择也结合了实际操作需求，导程过小会导致顶升速度过慢，增加作业人员的操作强度，导程过大则会降低螺纹副的自锁可靠性，最终选定的导程参数可保证操作人员使用标准加力杆转动螺杆时，每转动一圈的顶升行程符合常规微调作业的精度要求，不会出现行程过大难以精准控制位置的问题。

　　从安装边界来看，组件整体的最大外轮廓为底部法兰盘的外径，安装时只需要在基础面预留对应法兰盘尺寸的安装空间，以及对应螺栓孔位的固定位置即可，锥台主体向上逐渐收窄的结构，让组件在靠近被顶升构件的位置占用空间更小，在设备底部间隙有限的场景下也能顺利放入，不需要额外开挖作业坑或者垫高设备。主体外壁的锥面结构也提升了组件自身的抗侧向力性能，当被顶升构件存在微小偏载时，锥台结构的刚性比等直径的筒状结构更好，不容易出现根部应力集中导致的结构变形。

　　在细节处理上，顶部承托端的端面加工有定位止口，与顶帽配合时间隙控制在小间隙配合范围，避免顶帽承重时出现晃动；底部法兰盘与锥台主体的衔接位置做了圆角过渡处理，减少机加工过程中的应力集中，同时也避免承重时该位置出现应力断裂的风险；内部螺纹的加工精度按照中等精度等级控制，既保证螺杆转动时的顺畅度，不会出现卡滞问题，又不会因为精度要求过高增加不必要的加工成本。这类纯机械结构的顶升组件，日常维护也十分简便，只需要定期在螺纹副位置涂抹润滑脂减少磨损，即可保证长期稳定使用，不存在易损件需要频繁更换的问题，在各类需要小行程稳定顶升的作业场景中，能够长期保持可靠的工作状态。
