阀块配套带锥头长螺纹调节丝杆结构

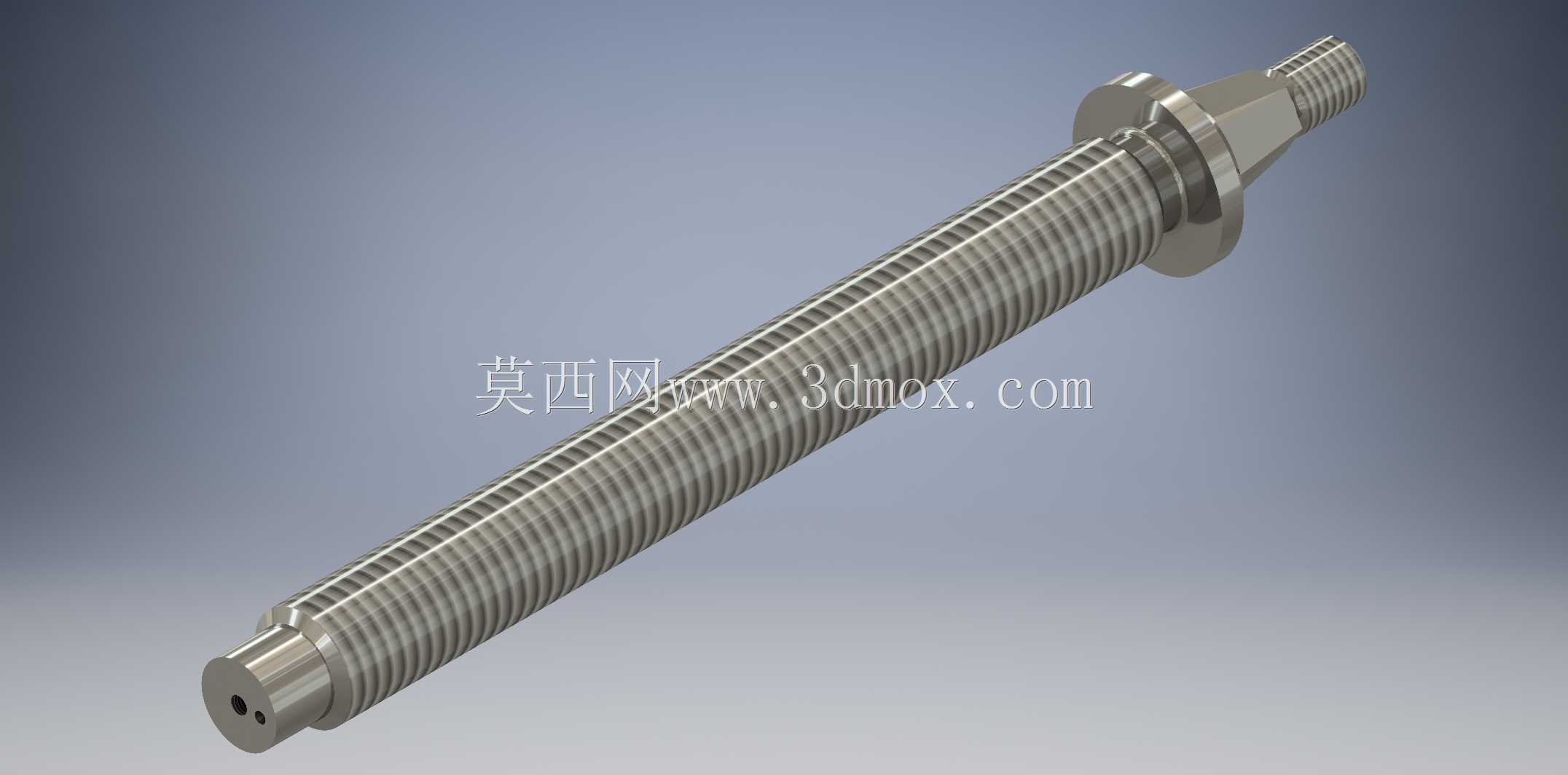

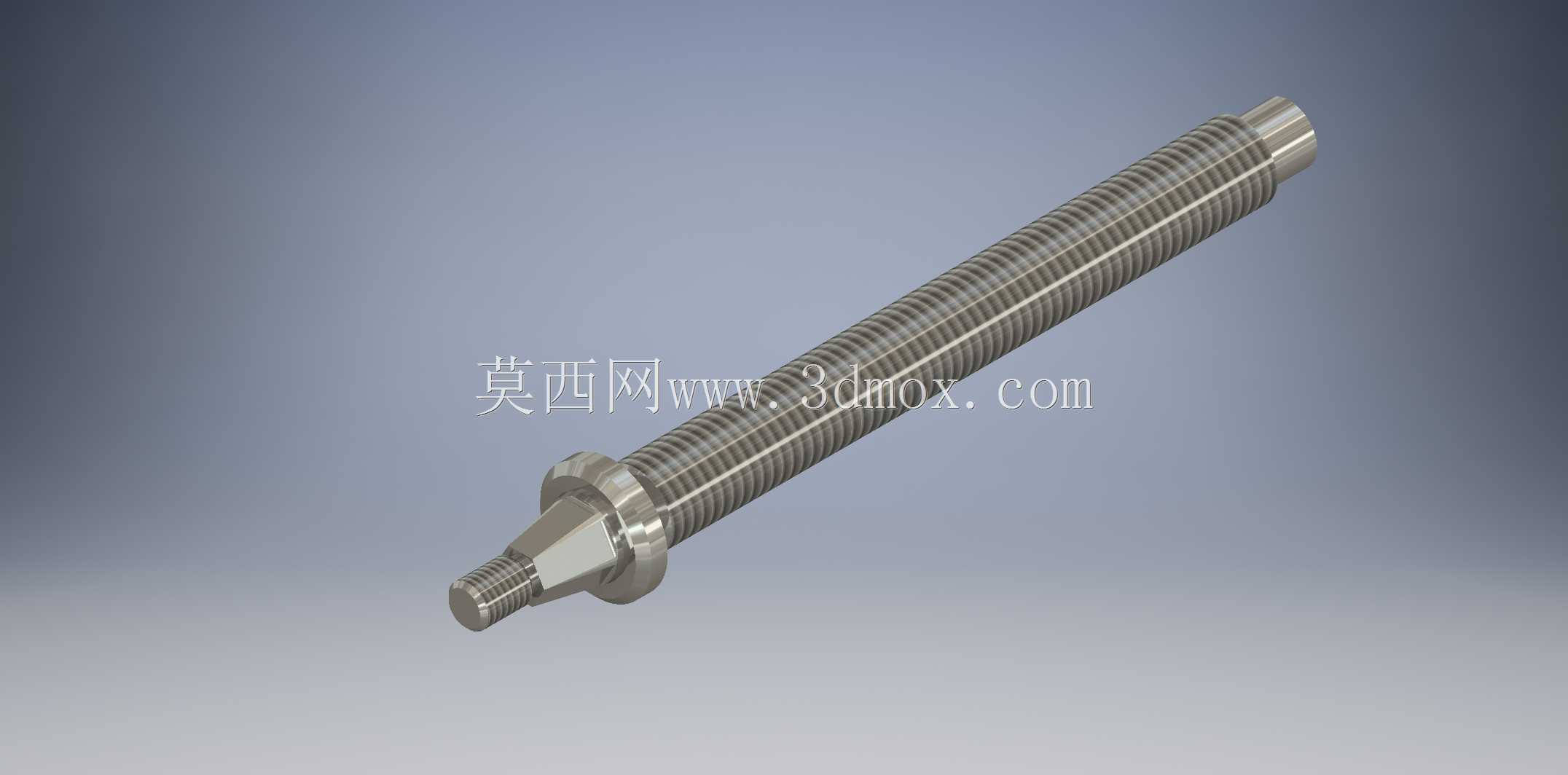

这款带锥头的长螺纹杆件，是阀块组件里承担行程调节、通断微调功能的核心传动零件，在液压阀组、流体控制回路的阀块集成设计中十分常见。从实际应用场景来看，这类杆件多装配在叠加式阀块、插装阀的调节端，一端通过外螺纹与阀块的内螺纹孔形成螺旋传动副，转动杆件时即可通过螺纹副的轴向进给，推动阀块内部的阀芯、顶杆或者节流塞产生位移，以此改变阀内流道的通流面积，实现回路压力调节、流量控制或者油路通断的精准控制，在机床液压站、工程机械液压阀组、小型流体控制设备的阀块设计中都有广泛适配空间。

从功能特性上看，杆件主体段采用连续的精密外螺纹设计，螺纹牙型经过适配性选型，选用传动效率适中、自锁性能满足阀类调节需求的牙型，既保证转动调节时的轴向进给平顺无卡滞，也能在调节到位后依靠螺纹副的自锁特性保持位置稳定，避免设备运行过程中受油压波动、设备振动影响出现位置偏移，导致阀组参数漂移。杆件一端设计有锥形过渡结构加小直径外螺纹段，锥面部分主要承担定位与顶推作用，装配时锥面可与阀块内部的阀芯端面、密封座锥面形成贴合导向，避免顶推过程中出现偏载导致阀芯卡涩；端部的小直径外螺纹可用于连接锁紧螺母、位移反馈拨片或者调节手轮的固定件，拓展装配适配性。杆件另一端的光轴段可与阀块端盖的导向孔形成滑动配合，为长杆件的轴向运动提供径向支撑，避免长径比偏大带来的杆件挠曲变形问题，保证进给过程的同轴度。

在设计思路层面，这款杆件的结构完全围绕阀块内部的安装空间与功能需求展开：首先确定螺纹段的长度，需要匹配阀块的调节行程要求，保证全行程范围内螺纹副的啮合长度满足受力要求，不会出现脱扣、受力过载变形的问题；锥头的锥角参数经过匹配计算，既要保证顶推时的受力传导均匀，也要避免锥面与阀内其他零件出现运动干涉；杆身的直径选型需要综合考虑轴向顶推力、螺纹抗剪强度、材料热处理后的刚性表现，在满足受力要求的前提下尽可能控制杆径，减少对阀块内部流道布置空间的占用。设计过程中需要重点关注各段轴肩的位置精度，轴肩端面可作为行程限位的接触面，当杆件调节到最大行程位置时，轴肩与阀块内的限位台阶贴合，避免过度进给导致内部零件撞击损坏；同时各段的同轴度公差需要严格控制，螺纹段、锥头段、端部光轴段的同轴度偏差需要控制在阀组装配允许的范围内，避免装配后出现转动卡滞、偏磨的问题。

从安装边界来看，这款杆件的最大外径由主体螺纹的大径决定，设计阀块安装孔时需要预留足够的螺纹啮合深度，同时要考虑端部锥头在全行程内的运动空间，避免锥头运动到极限位置时与阀块内部的流道壁、其他阀组件发生碰撞。端部连接手轮或者调节旋钮的位置，需要预留足够的操作空间，方便运维人员在设备调试、日常参数调整时进行转动操作；杆身与端盖导向孔的配合间隙需要根据使用场景的密封要求选定，如果是油压回路应用，还需要在导向孔位置适配对应的密封圈槽结构，避免液压油沿杆件配合间隙出现外泄漏。实际选型应用时，还需要根据阀块的工作介质、工作压力选定杆件的材料与表面处理方式，普通低压液压回路可选用优质碳素结构钢做调质处理，表面做发黑防锈；如果是高压、有腐蚀性介质的应用场景，则需要选用合金结构钢做表面淬火或者不锈钢材质，提升杆件的耐磨性能与抗腐蚀能力，延长阀组的整体使用寿命。
