外螺纹加工用圆板牙配套操作工装结构

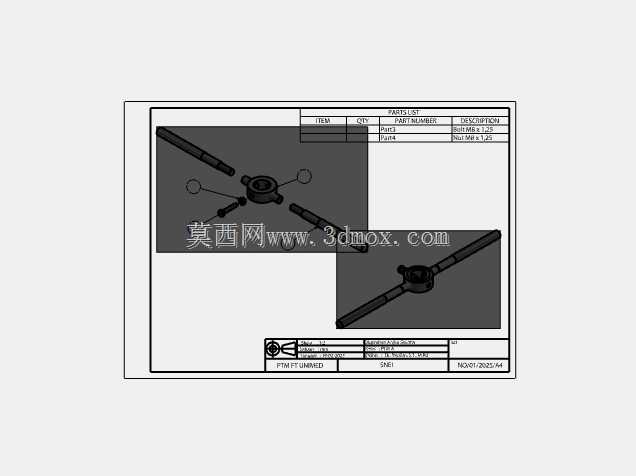

　　在现场维修、小批量五金件加工场景中，外螺纹的现场加工往往不需要动用大型螺纹加工设备，手动套丝作业凭借灵活、低成本的优势，始终是管路安装、设备检修、小批量零件加工环节的常用加工方式，这套结构正是适配圆板牙手动套丝作业的配套操作工装，核心作用是为圆板牙提供稳定的装夹载体与传力结构，让作业人员可以通过杆部施加均匀扭矩，完成棒材、管材端部的外螺纹切削成型。从结构设计逻辑来看，整套工装分为三个核心功能段：长操作杆段、中部板牙装夹座、侧向锁紧顶丝。

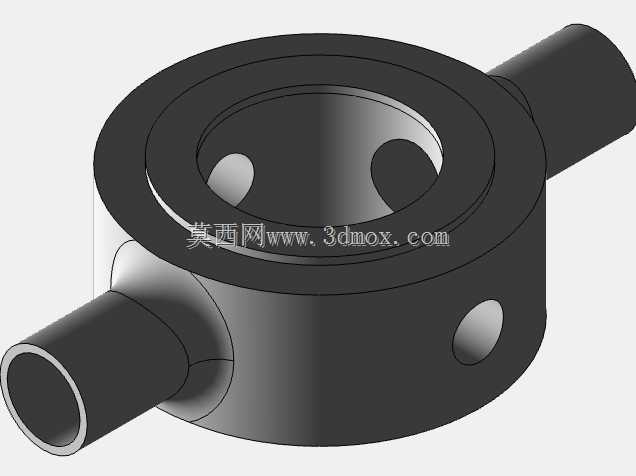

　　长操作杆采用等直径圆钢形态设计，长度方向贯穿装夹座中心，两端预留足够的握持与加力空间，作业时既可以双手握持杆部直接转动施力，也可以在杆部套入加力套管增大扭矩，适配不同硬度材质、不同公称直径螺纹的套丝切削力需求，杆部表面做了滚花防滑处理，避免手部施力时出现打滑，同时杆部与装夹座采用过盈配合加焊接的固定方式，保证大扭矩传递时不会出现杆座松脱的问题。中部的板牙装夹座是整套结构的核心功能区，采用环形中空结构，内孔尺寸与标准圆板牙的外径公差匹配，可直接嵌入对应规格的圆板牙，环形侧壁开设三个均匀分布的螺纹孔，配套内六角锁紧顶丝，装入板牙后拧紧顶丝即可将板牙牢牢固定在装夹座内，避免切削过程中板牙跟转、移位，保证螺纹加工的同轴度；装夹座的厚度与标准圆板牙厚度一致，不会在套丝过程中与工件端面发生干涉，保证螺纹可以加工到足够的有效长度。

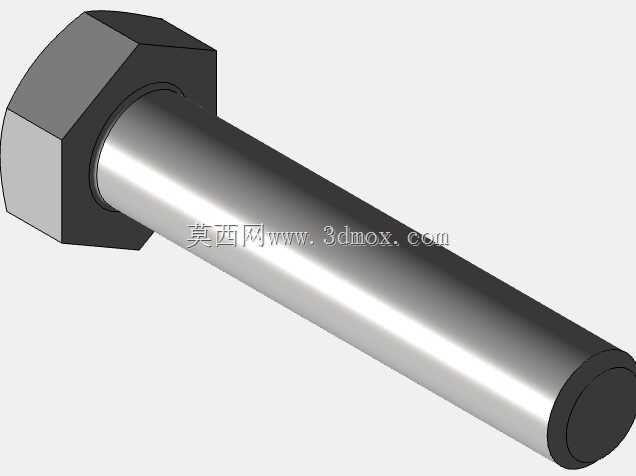

　　侧向的锁紧顶丝除了固定板牙的作用外，还可以适配不同厚度的非标准板牙，通过调整顶丝的旋入深度，兼容一定尺寸范围内的板牙装夹，提升工装的通用性。从安装边界与尺寸适配来看，操作杆的直径根据适配板牙的规格做了梯度匹配，适配M3-M12小规格螺纹的工装杆径为12mm，整体长度300mm，可满足单手或双手小扭矩操作需求；适配M14-M24中等规格螺纹的工装杆径为18mm，整体长度450mm，可承受更大的切削扭矩，必要时可配合加力杆使用；装夹座的外圆直径比对应板牙外径大15mm，保证侧壁有足够的壁厚开设锁紧螺纹孔，长期受顶丝挤压与切削扭矩作用不会出现开裂变形。在实际应用场景中，这套工装可广泛用于水电安装现场的镀锌管套丝、设备检修时的螺栓外螺纹修复、小批量机加工件的端部外螺纹加工、五金维修门店的零散螺纹加工作业，相比电动套丝机，这套工装不受电源限制，可在狭小空间、高空作业场景下灵活使用，相比普通的固定式板牙扳手，加长的操作杆可以传递更均匀的扭矩，减少套丝过程中出现的螺纹歪牙、烂牙问题，尤其是加工长棒料端部螺纹时，长杆结构可以更好地保证板牙与工件轴线的同轴度，提升螺纹加工精度。

　　设计过程中重点考虑了长期使用的耐磨性能，装夹座的内孔与顶丝接触位置做了局部淬火处理，硬度达到HRC40-45，避免长期拆装板牙造成内孔磨损、顶丝滑牙，操作杆的两端做了倒圆角处理，避免施力时划伤手部，整体结构没有复杂的异形曲面，加工工艺性好，普通车床即可完成全部零件的加工，制造成本低，损坏后可快速更换配件，非常适合一线加工、维修场景长期使用。在实际套丝作业时，需要先将工件端部做15度倒角，引导板牙顺利切入，套丝过程中每转动1/2圈需要反转1/4圈排出切屑，这套工装的长杆结构可以让操作人员更顺畅地完成正反转操作，不需要频繁调整握持位置，有效降低作业疲劳度；针对不锈钢、硬质合金等难加工材质的套丝作业，还可以在杆部加装横向助力手柄，进一步增大传力扭矩，避免板牙崩齿。
