简易易制钢制叶片蒸汽轮机结构设计

这款蒸汽轮机的设计参考了佩尔顿式水轮机的冲击式做功逻辑，核心改动集中在动叶结构与壳体支撑形式上，适配小功率蒸汽能量转换场景，可用于小型分布式能源系统的动力输出端、教学演示实验台架，或是小型余热回收装置的动力核心，替代结构复杂、加工精度要求高的传统冲动式汽轮机，降低小功率场景下的设备制造与维护门槛。

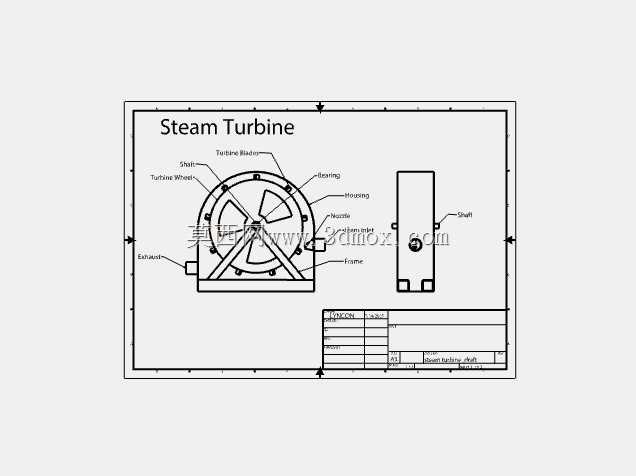

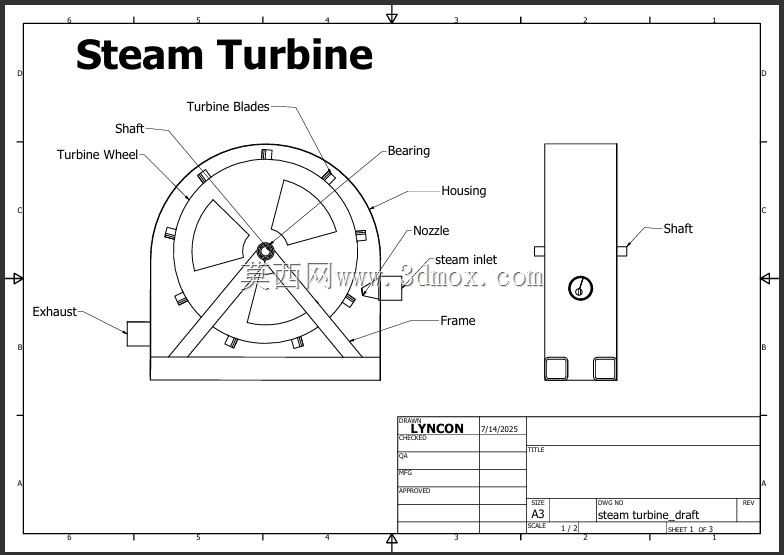

从结构功能来看，整套装置分为静止与转动两大模块：静止部分包含外壳、喷嘴、机架、轴承座，转动部分包含涡轮轮盘、叶片、主轴。蒸汽从进汽口进入喷嘴流道后完成降压增速，高速蒸汽流直接冲击布置在轮盘外缘的叶片，推动轮盘带动主轴旋转输出扭矩，做功后的乏汽从排汽口引出，整套做功流程没有复杂的级间密封与导流结构，流道走向直白，压损控制逻辑简单，不需要匹配复杂的汽封系统就能稳定运行。

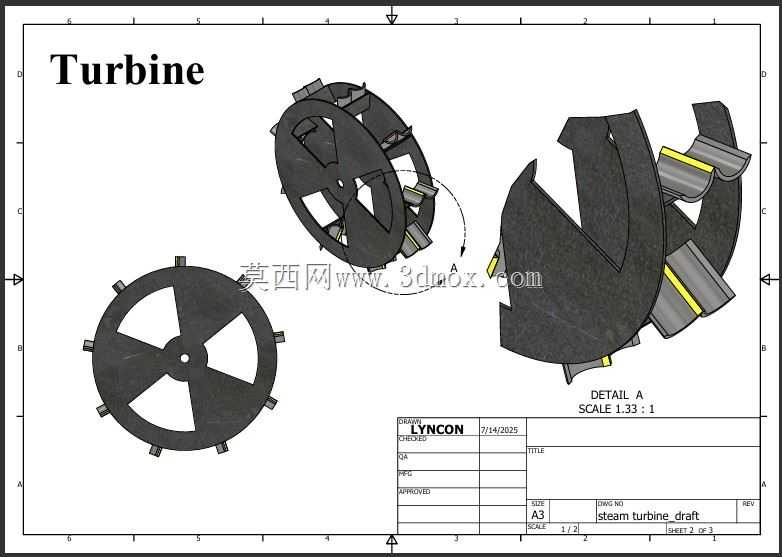

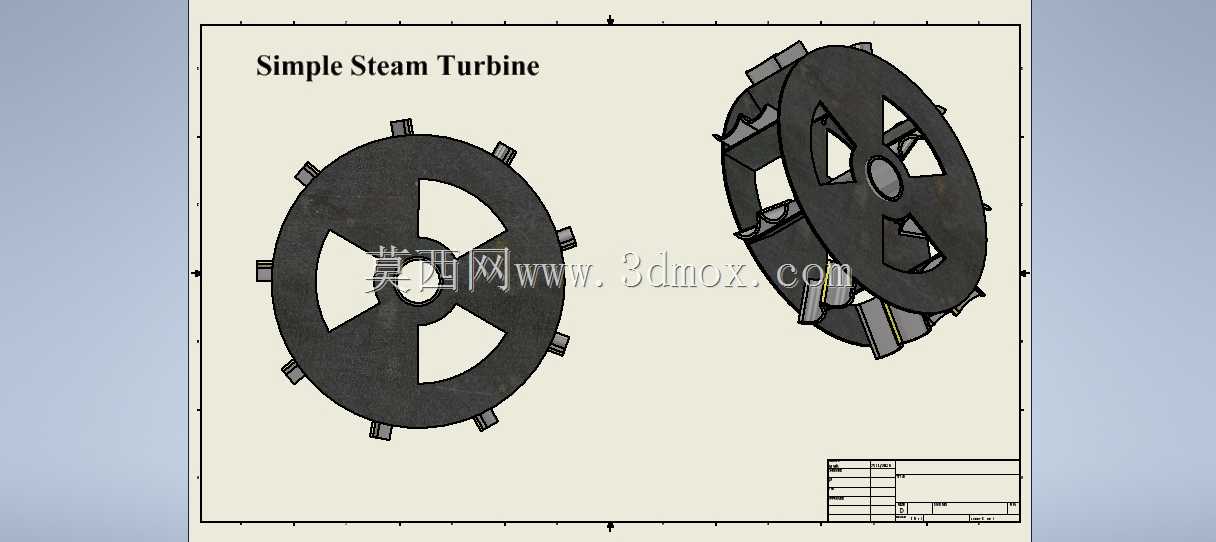

设计过程中优先考虑了加工便利性，没有采用传统汽轮机常用的定制钣金成型叶片，而是直接选用标准钢制圆柱管作为涡轮叶片的加工原料，圆柱管本身的截面惯性矩均匀，切割下料后不需要额外做型面铣削与动平衡配重的复杂工序，仅需要按照圆周等分角度焊接固定在涡轮轮盘上即可，圆柱管的弧形表面刚好可以承接高速蒸汽流的冲击，将蒸汽的动能高效转化为轮盘的旋转机械能，同时圆柱结构的抗蒸汽冲蚀性能优于薄钣金叶片，在小功率工况下的使用寿命更长，后期维护更换叶片时仅需要切割旧焊缝更换标准管材即可，不需要定制专用的叶片配件。

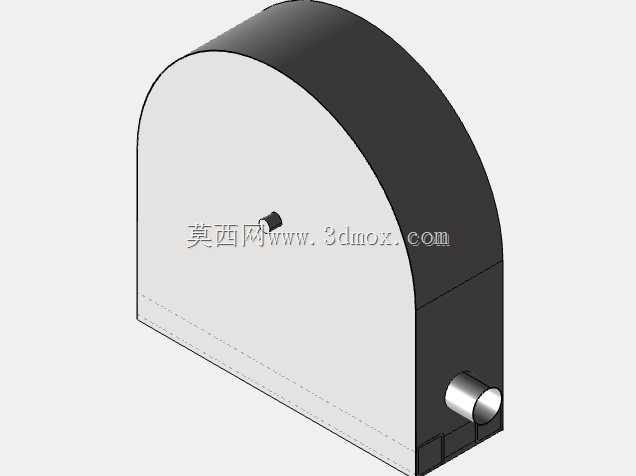

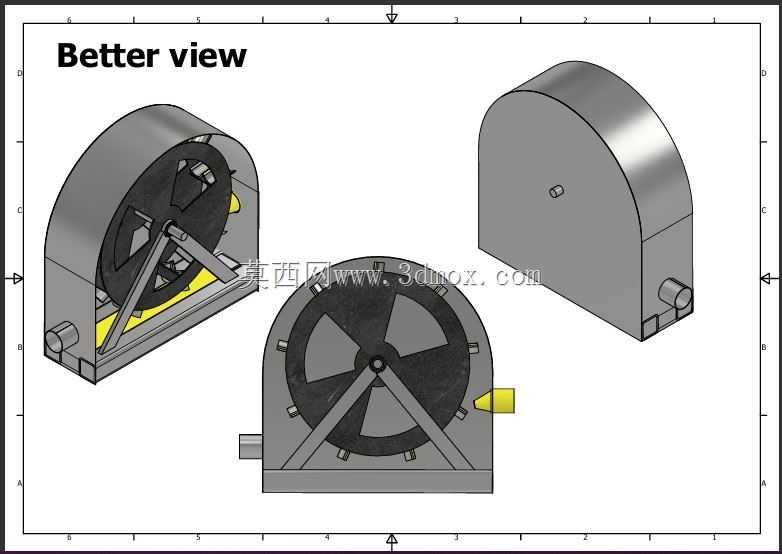

外壳采用框架加围板的组合结构，机架部分直接承担轴承座与喷嘴的安装定位，围板仅起到蒸汽导流与安全防护作用，不需要承受高等级的压力载荷，因此外壳板材可以选用普通薄钢板折弯焊接成型，不需要采用高压容器类的厚壁锻造结构，大幅降低了壳体的加工难度与材料成本。轴承选用标准深沟球轴承，直接安装在机架两侧的轴承座孔内，主轴一端伸出壳体用于连接负载，安装时仅需要保证两侧轴承座的同轴度、喷嘴出口与叶片迎汽面的角度匹配即可，没有复杂的安装找正要求。

从安装边界来看，整套装置的底座为矩形框架结构，底部预留了四个固定安装孔，可直接通过螺栓固定在混凝土基础或者设备安装台面上，进汽口与排汽口均采用标准法兰接口，可直接对接通用的蒸汽管路与乏汽回收管路，不需要额外做非标转接。主轴输出端采用标准平键连接结构，可匹配皮带轮、联轴器等通用传动件，适配发电机、小型水泵等不同类型的负载。整体结构的轴向与径向尺寸紧凑，没有外凸的复杂结构，安装时预留的检修空间仅需要满足侧面轴承拆装、正面盖板拆卸即可，不需要预留大型汽轮机所需的吊装检修空间，非常适合空间受限的小型能源站点使用。

在实际运行逻辑上，这款蒸汽轮机的转速调节可直接通过进汽管路上的阀门控制蒸汽流量实现，不需要配置复杂的调速汽门与调节系统，变工况运行时的稳定性好，即使蒸汽参数出现小幅波动，也不会出现叶片共振或者转动部件卡涩的问题，因为圆柱管叶片的固有频率区间宽，轮盘整体的刚性充足，在小功率工况下的振动幅值远低于精密汽轮机的振动阈值。同时整套装置的零件通用化率极高，除了涡轮轮盘需要按照设计尺寸车削加工外，其余所有零部件都可以选用标准五金件与通用型材加工，不需要开模或者定制专用工装，非常适合小规模的单件加工或者小批量生产，对于教学场景来说，学生也可以在普通金工实习车间内完成整套装置的加工装配，直观理解冲击式涡轮的做功原理与结构组成。
