带安装座阶梯通孔法兰连接结构

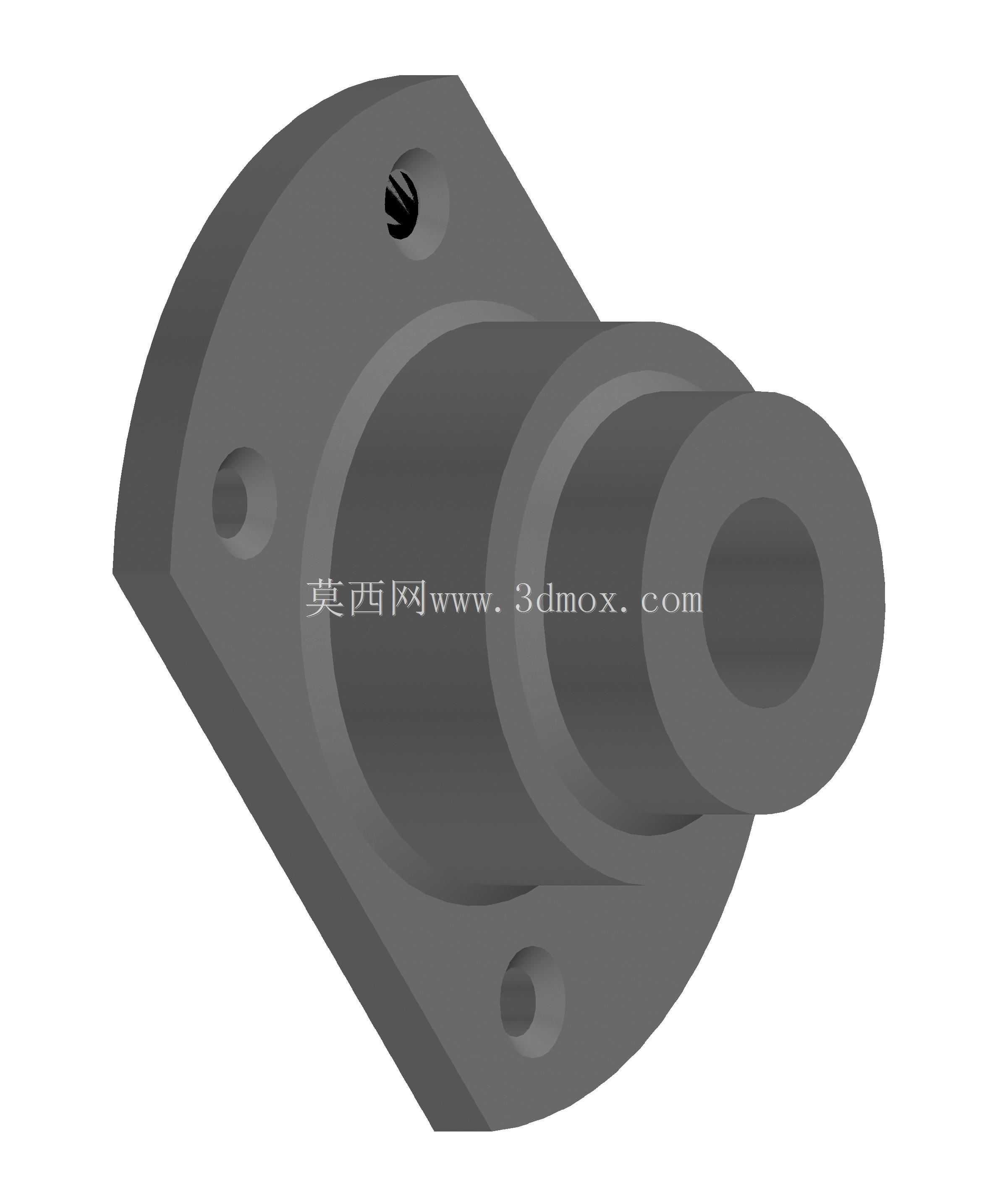

　　这款带菱形安装座的法兰结构，主要应用在中低压流体管路、小型气动液压回路的终端连接场景，也可作为小型传动机构的轴端支撑转接件使用，在仪器仪表配套的减压阀、小型调节阀的进出口端十分常见，能够实现不同通径管路之间的同轴对接，同时通过安装座上的固定孔完成部件在设备面板或支架上的刚性固定。从结构设计来看，主体采用阶梯式同轴凸台结构，中心为贯通式通孔，通孔内径沿轴向呈阶梯变化，靠近安装座一侧的通孔内径更大，向外延伸的凸台段通孔逐级收窄，这种设计一方面可以适配不同外径的对接管路或轴类零件，另一方面阶梯端面可以作为轴向定位面，安装时配合密封圈即可实现端面密封，无需额外加工密封槽，降低了加工难度。

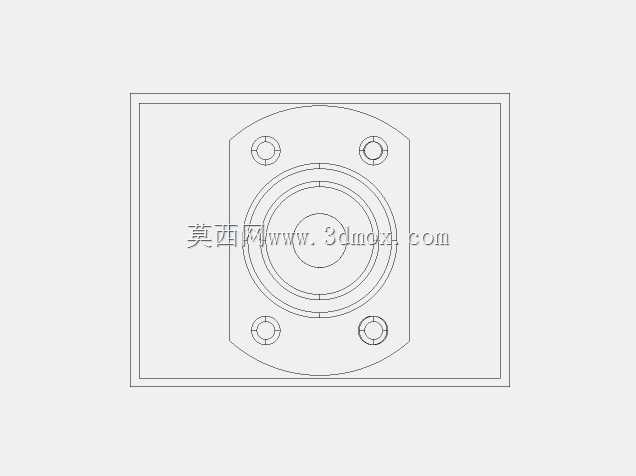

　　安装座采用切边菱形结构，相比圆形法兰能够在有限的安装空间内减少占用面积，三个安装孔呈非对称分布在安装座的三个角位，其中一个孔位位于菱形结构的圆弧切边处，另外两个孔位分布在下方凸台两侧，这种孔位布局能够在安装时提供防呆定位，避免安装方向错误，同时三个固定点的布局相比四点固定在薄壁安装面板上更易调整平面度，减少安装应力导致的法兰变形。从安装边界来看，安装座的最大外轮廓尺寸适配常规的仪表安装开孔尺寸，凸台段的轴向长度根据对接部件的插入深度设计，能够保证对接管路插入后不会与安装面板后侧的其他部件发生干涉，凸台的外圆面做了倒角处理，方便对接时的导向插入，安装孔为沉孔设计，固定螺丝装入后螺丝头部不会突出安装座表面，避免与其他部件产生刮擦。

　　设计过程中重点考虑了同轴度公差，所有阶梯外圆与中心通孔的同轴度控制在0.02mm以内，保证对接后管路或轴类零件的转动或通流不会出现偏载，安装座的底面与凸台轴线的垂直度也做了严格控制，避免安装后出现法兰歪斜导致的密封泄漏问题。材质选用上默认适配常用的45号钢或铝合金加工，也可根据使用场景更换为不锈钢材质适配腐蚀性流体工况，整体结构没有复杂的异形曲面，常规的车削加铣削工序即可完成加工，加工成本较低，适合批量配套使用。
