弯管连接用带安装座管法兰结构

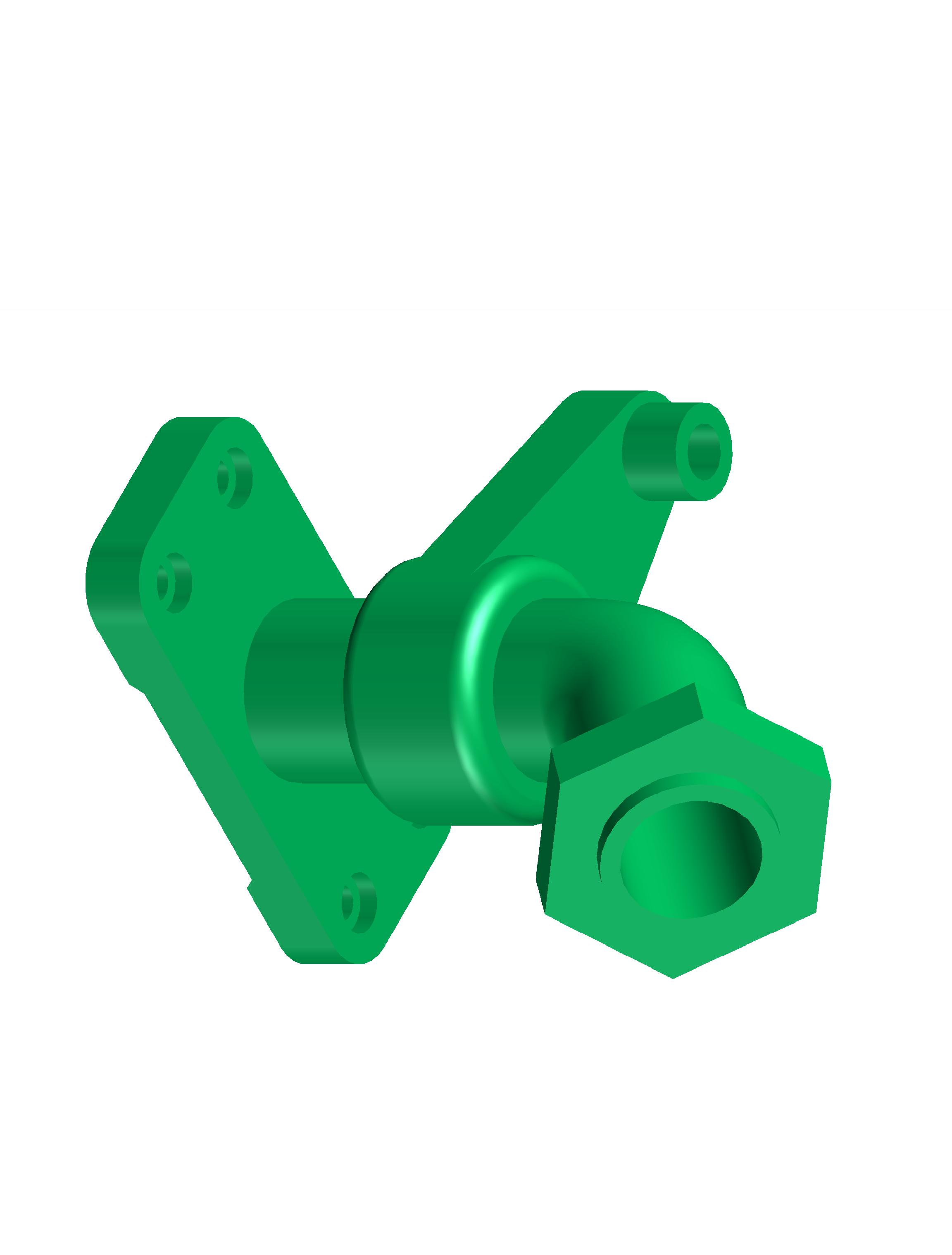

　　这款带安装基座的弯管法兰结构，主要应用在小通径流体输送管路的转角连接场景，常见于小型液压站油路排布、气动控制回路转角接驳、低压冷却循环管路的转向固定环节，区别于常规直通法兰，它直接集成了90度转向流道与安装固定基座，省去了管路转角处额外加装弯头、独立管夹的装配工序，能有效压缩管路排布的占用空间，在紧凑型设备的内部管路布局中实用性很强。从结构功能上看，产品一端为带四个安装孔的方形法兰固定座，这部分是整个构件的安装基准，四个安装孔呈对称分布，孔位公差按照管路连接的通用配合要求设计，既可以通过螺栓直接固定在设备壁板、阀块安装面或者泵组的出油口端面上，安装面预留了密封件的放置槽位，装配时搭配对应规格的O型密封圈或者密封垫片，就能实现端面的静密封，避免管路内流体从安装结合面渗漏。另一端为带六角定位边的法兰连接端，这个端面用来对接同通径的外接管路法兰，六角结构的设计是为了装配时可以用普通扳手卡住定位，避免拧紧对接螺栓时整个构件跟转，降低现场装配的操作难度，中间的弯管流道做了圆弧过渡处理，没有直角转折的死角，既可以减少流体在转角处的压力损失，也能避免流体中的杂质在转角处沉积堵塞，对于输送带有微小颗粒的冷却介质、润滑介质的管路来说，这种流道设计能有效降低管路堵塞的概率。

　　设计过程中首先确定的是通径参数，整个流道的内径按照对应压力等级的管路通径标准取值，保证和对接管路的通径完全匹配，不会出现通径突变带来的紊流问题；弯管的转弯半径按照管路设计的最小弯曲半径要求取值，既控制了整个构件的外形尺寸，也避免弯曲半径过小带来的流阻激增问题。安装基座的厚度根据额定工作压力下的强度要求计算，保证在螺栓预紧力和管路内压的共同作用下，基座不会出现形变导致密封失效；四个安装孔的中心距按照通用安装接口的标准尺寸设计，能适配多数常规阀块、设备壁板的预留安装位，不需要额外做安装孔的适配加工。

　　整个构件的外形边界控制得非常紧凑，方形安装座的边长刚好覆盖密封面和安装孔的位置，没有多余的外伸结构，对接端的法兰外径和六角边的对边尺寸按照最小装配空间要求设计，在密集排布的管路组中，相邻管路的法兰不会出现安装干涉。从实际使用的角度看，这种集成式的弯管法兰相比传统的“直通法兰+90度弯头+管夹”的组合方案，减少了两个密封结合面，也就减少了两个可能出现渗漏的故障点，同时装配时只需要完成基座端和对接端两处的螺栓紧固，相比多零件组合的方案能减少至少一半的装配工作量，在批量设备的装配线上能有效提升管路安装的效率。

　　另外整个构件的结构没有复杂的异形曲面，不管是采用金属切削加工还是注塑、铸造成型，都有很好的工艺性，加工过程中不需要特殊的工装夹具，能有效控制零件的制造成本。流道内壁的粗糙度按照流体输送的要求设计，对于液压、润滑管路来说，合适的内壁粗糙度既能减少流阻，也能避免内壁过粗糙导致的杂质附着问题；外部的非安装面做了倒角处理，没有尖锐的边角，能避免装配过程中划伤操作人员或者损坏相邻的管路、线缆。在安装边界上，需要注意基座安装面的平面度要满足密封要求，如果安装面存在明显的凹凸变形，即使螺栓拧紧力矩达标，也可能出现渗漏问题；对接端的法兰连接时，螺栓要按照对角顺序逐步拧紧，避免单边受力过大导致法兰面倾斜影响密封效果。另外因为集成了弯管结构，安装时要提前确认弯管的朝向，保证流道的转向和管路排布的方向一致，避免装反后需要重新拆卸调整。
