阀块用带安装孔矩形空心型材构件

　　在液压阀组集成安装的现场工况里，这类带预设开孔的矩形空心型材构件，主要承担阀块附属管路的走线、小型阀件的搭载以及流体通路的辅助导流作用，区别于标准矩形管的通用属性，该构件的开孔位置完全匹配特定阀组的布局需求，不需要现场二次钻孔切割，能大幅缩短阀块总成的装配周期。从结构设计逻辑来看，构件采用矩形空心截面，首先是兼顾刚性与自重的平衡，同等壁厚条件下矩形截面的抗扭、抗弯表现优于圆管，在阀组周边紧凑的安装空间里，矩形外壁可以直接贴合阀块安装基面，不需要额外加工弧形适配面，降低装配配合的精度要求。

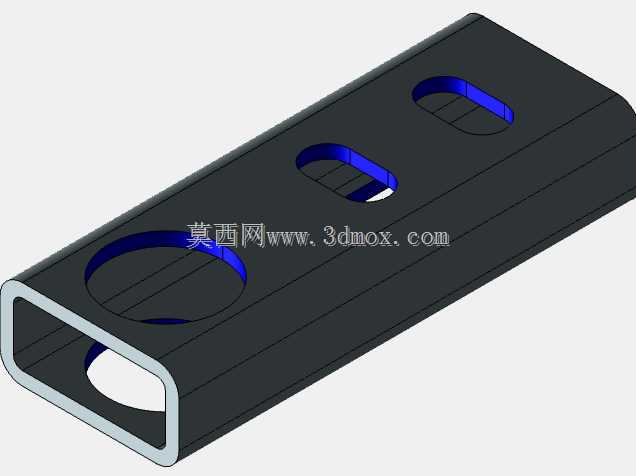

　　构件上开设的三类开孔，尺寸从大到小分别对应不同的功能：最大的圆形通孔是主流体通路的过孔，允许大口径流体管路从中穿过，避免管路外露被现场磕碰损伤；中间尺寸的长圆孔是安装调节孔，允许配套的固定卡箍在孔长范围内调整位置，抵消阀块安装基面的累计加工误差，不需要严格控制孔位的绝对公差；最小的圆形孔是定位销孔，装配时先穿入定位销完成构件与阀块的初定位，再拧紧紧固件，能避免安装过程中构件移位导致的管路错位。构件的端部采用平切处理，没有额外的焊接法兰或连接端头，实际使用时可以根据现场管路的排布长度，沿型材轴向任意裁切，裁切后只需要处理切口毛刺就可以直接装配，适配不同规格阀组的安装尺寸需求。

　　从安装边界来看，构件的外壁宽度与阀块上预设的安装槽宽度保持一致，装配时可以直接嵌入阀块的安装槽内，不需要额外设计固定支架，构件的空心内腔除了走管之外，还可以容纳阀组的信号控制线，实现流体管路与控制线路的分层排布，减少线路被液压油浸泡老化的风险。在实际工况验证中，这类构件的壁厚选取经过了耐压校核，当阀组工作压力在常规中低压区间时，构件自身的结构强度完全可以支撑搭载的小型阀件重量，同时不会因为管路振动产生共振变形，开孔边缘做了倒钝处理，避免穿管时划伤管路外壁的防护层，长圆孔的边缘预留了足够的紧固件压紧面，即使在振动较大的工况下，固定螺栓也不会出现松脱移位。

　　不同于标准型材需要二次加工的流程，该构件的所有开孔都在型材挤压成型后一次性加工完成，孔位的同轴度、位置度公差都控制在装配允许范围内，现场装配时不需要额外配钻，能有效降低装配环节的人工成本，也避免了现场加工产生的金属碎屑掉入阀块流道造成的液压系统污染问题。在阀组的日常维护场景中，这种空心构件的可拆卸设计也有明显优势，需要更换内部管路时，只需要松开固定螺栓就可以将构件拆下，不需要拆解整个阀组的连接结构，大幅缩短维护停机时间。
