川崎摩托配套前链轮传动结构设计

作为常年对接两轮动力设备传动系统的结构工程师，经手的链轮改型、适配项目不下百个，这次的川崎前链轮结构，是针对中小排量跨骑车型前置传动位做的适配化设计，先从实际装车场景说起，前链轮位于发动机输出轴与后摇臂前端的衔接位置，日常工况要承受发动机输出的峰值扭矩，还要应对起步、急加速、连续坡道行驶时的交变载荷，同时暴露在车身下部，会持续接触路面溅起的泥沙、雨水，甚至高温天气下排气管的热辐射，工况复杂度远高于设备舱内的封闭传动链轮。

设计之初最先敲定的是轮齿的齿形参数，没有采用通用工业传动链轮的标准齿廓，而是针对摩托链条的高速啮合特性做了修形，齿顶的圆弧过渡比工业链轮大15%左右，目的是减少高速运转时链条与齿顶的刚性冲击，毕竟摩托行驶时链轮的转速能达到每分钟数千转，微小的齿形偏差都会带来明显的传动异响甚至链条跳齿风险。齿根的圆角做了加厚处理，对应应力集中区域做了0.8mm的圆角过渡，避免长期交变载荷下出现齿根断裂的问题，之前做过的故障件拆解里，八成以上的链轮失效都是从齿根裂纹开始的，这个细节直接决定了零件的使用寿命。

然后是安装边界的考量，中心的安装孔是与发动机输出轴的花键配合的，孔的公差带选了H7，既保证装配时能顺利推入，不会出现过紧卡滞的问题，也不会因为间隙过大导致运转时出现径向窜动，花键的齿侧间隙控制在0.05mm以内，避免急加减速时花键副出现撞击异响。链轮的轴向定位靠内侧的台阶面，台阶的厚度设计为4.2mm，刚好卡在输出轴的定位槽内，外侧配合锁紧垫片和螺母固定，安装后链轮的径向跳动量控制在0.1mm以内，这个精度能保证链条运转时不会出现偏磨，很多用户自己换链轮后出现链条快速磨损，大多是链轮跳动超差导致的链条侧向受力不均。

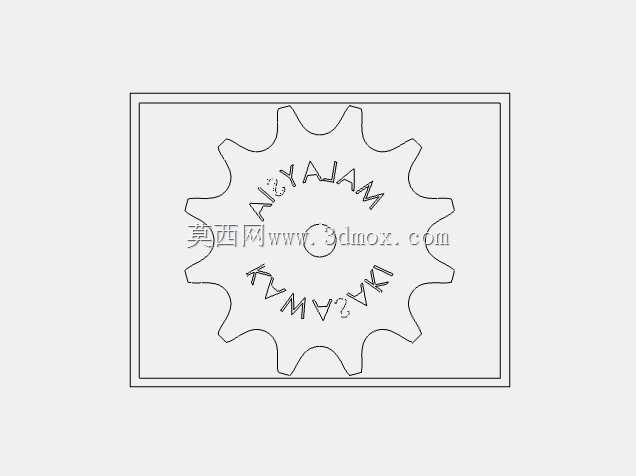

链轮的整体厚度选了6mm，对应常用的520规格摩托链条，齿宽比链条内节内宽大0.3mm，保证链条在链轮上有轻微的游动空间，不会因为车架轻微变形或者后链轮安装偏差出现卡链问题。轮体上的刻印标识做了下沉0.2mm的凹槽设计，不会因为长期与链条摩擦导致标识磨损，同时凹槽的边缘做了倒角，不会产生应力集中点。之前有过竞品把标识做在齿面附近，导致标识边缘出现应力裂纹的案例，这次设计特意把标识位置放在轮辐的非受力区域，完全避开载荷传递路径。

从实际用途来说，这个前链轮是摩托传动系统的一级减速件，通过与后链轮的齿数比匹配，调整发动机的动力输出特性，小齿数的前链轮能提升低速扭矩输出，适合爬坡、重载场景，大齿数的前链轮能提升高速巡航的燃油经济性，降低发动机转速。这次的设计齿数是14齿，是兼顾城市通勤和短途出游的常用齿数，匹配40齿左右的后链轮，能让常用车速下的发动机转速落在经济区间，同时保证起步时的扭矩足够。

设计过程中还考虑了维护便利性，链轮的齿面没有做复杂的涂层处理，采用常规的高频淬火工艺，齿面硬度达到HRC45-50，芯部硬度保持在HRC25-30，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷，不会出现硬度过高导致的轮齿崩裂问题。轮体的非配合面做了发黑处理，能提升防锈能力，应对雨天行驶的泥水侵蚀，不需要额外做涂装，避免涂层脱落之后夹在链条和链轮之间加剧磨损。

另外在链轮的减重设计上，没有做多余的镂空孔，因为前链轮的直径本身不大，过度镂空反而会破坏轮体的结构强度，之前见过不少改装链轮为了追求轻量化打了很多大孔，结果在大扭矩输出时出现轮体变形的问题，这次的设计只在非受力的轮辐区域做了轻微的厚度减薄，整体重量控制在280g左右，比同规格的铸铁链轮轻30%，同时强度储备能达到额定输出扭矩的2.5倍，完全满足激烈驾驶的载荷要求。

安装的时候需要注意，链轮的齿面朝向必须与发动机输出轴的花键倒角方向匹配，装反的话会导致花键配合不到位，锁紧螺母无法压紧，运转时会出现链轮窜动甚至脱落的风险。装配完成后要手动转动后轮，检查链条与每个轮齿的啮合情况，确保没有卡滞、偏磨的情况，调整好链条的松紧度，上下浮动量控制在20-30mm之间，过紧会加剧链轮和链条的磨损，过松容易出现跳齿、脱链的问题。

从长期使用的角度，这个链轮的磨损极限是齿厚磨损超过1mm，当齿形出现明显的尖边、啮合异响增大的时候就需要更换，更换时建议和链条、后链轮一起更换，避免新旧零件匹配不良导致新件快速磨损。日常维护只需要定期清理链轮上的泥沙，涂抹链条润滑油即可，不需要额外的保养工序，适合普通用户的日常使用场景。
