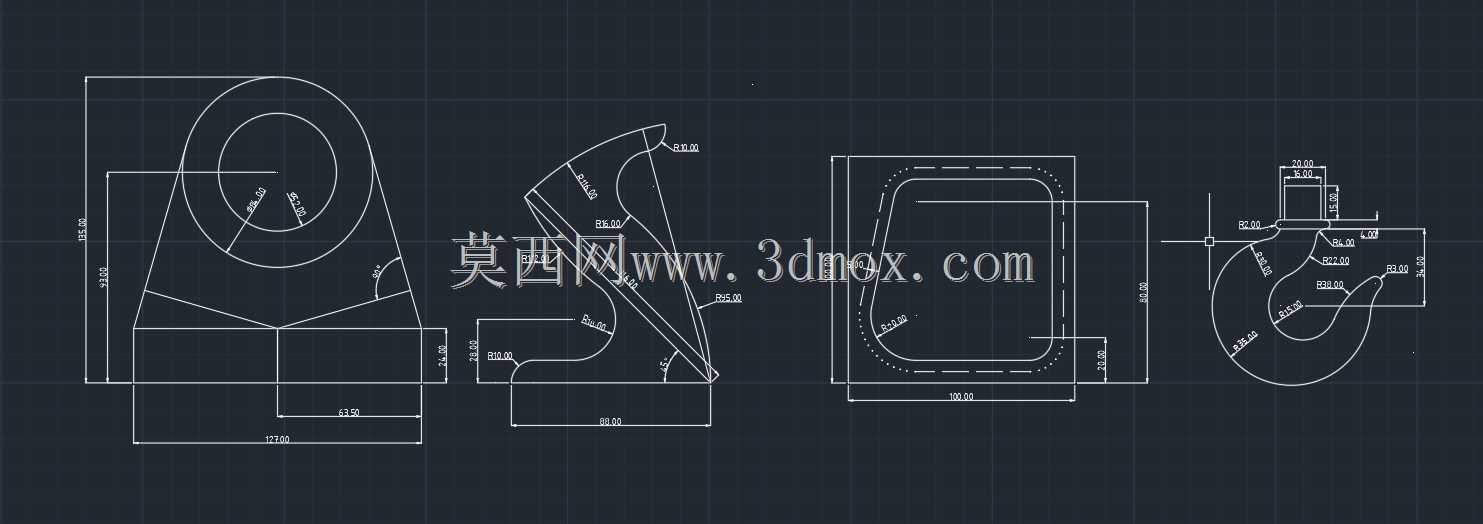

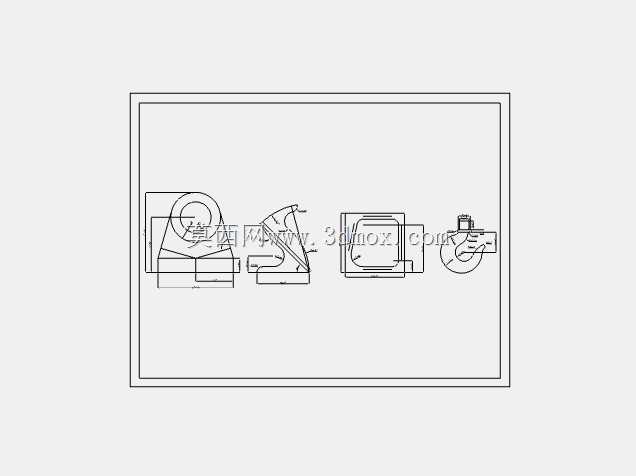

在液压系统的集成化设计场景里,阀块是把各类液压阀、管路通道整合在单一金属块体上的核心承载部件,能大幅减少分散管路带来的泄漏风险、空间占用与装配误差,广泛应用在工程机械液压站、工业设备液压回路、机床动力单元等场景中,这套二维设计图呈现的阀块结构,重点针对块体上的圆弧过渡、修边特征做了完整的尺寸标注,能直接为三维建模、后续的数控加工提供精准的尺寸依据。从实际使用需求来看,这类阀块的安装边界需要匹配对应安装面的螺孔位置、外接管路的接头朝向,设计时首先要梳理清楚阀块上各个阀件的安装孔位深度、通油孔道的走向,避免孔道之间出现干涉,同时块体的外部轮廓不能和周边的管路、设备机架产生碰撞,图中给出的多向视图,分别对应了阀块的主视、侧视、局部剖视等观察角度,把块体上的斜面结构、环形安装位、圆角过渡区域的尺寸都做了明确标注。
在结构设计思路上,块体上的圆弧过渡并非单纯的外观处理,实际是为了消除块体机加工后的应力集中点,尤其是在高压液压回路中,阀块长期承受油压脉冲载荷,直角棱边位置很容易出现应力疲劳导致的微裂纹,通过设定合理的圆弧半径做修边处理,能有效分散棱边位置的应力,提升块体的长期使用可靠性;同时修边后的圆弧结构也能去除机加工产生的毛刺,避免装配过程中毛刺脱落进入液压油回路,造成阀件卡滞、滤芯堵塞等故障。
从外形尺寸的标注逻辑来看,图中以块体的底面为安装基准面,所有的孔位坐标、轮廓尺寸都从基准面开始标注,能避免加工过程中的尺寸链累积误差,块体侧面的斜面结构是为了匹配特定角度的管接头安装需求,让外接管路的走向更顺畅,减少管路弯折带来的油液阻力;块体正面的环形凸台结构,是对应插装阀的安装定位面,凸台的直径、高度尺寸公差直接影响阀件安装后的密封性能,图中对该位置的尺寸做了细化标注,同时给出了凸台根部的圆角尺寸,避免安装阀件时密封件被锐边切损。
在实际加工环节,这类带圆弧修边、斜面结构的阀块,需要先完成六面体的基准面铣削,再按照标注的坐标加工各个通油孔、安装螺孔,最后通过数控铣削完成斜面、圆弧过渡区域的加工,二维图上标注的所有尺寸都需要和三维模型做交叉校验,确保孔道连通关系正确、外部轮廓和周边部件无干涉;另外块体上的虚线标注区域,是内部孔道的走向示意,能帮助加工人员快速识别内部通道位置,避免在后续的面铣削工序中打穿内部孔道。这类阀块在装配时,需要以底面为定位基准贴合安装座,通过螺栓穿过块体上的安装孔完成固定,各个外接管路接头对应连接到块体侧面的油口,阀件安装到对应凸台位置后通过螺栓压紧密封,设计时预留的修边余量、圆弧过渡尺寸,也能为后续的表面处理、去毛刺工序提供明确的加工参考,减少后续工序的人工修磨工作量,提升批量加工时的尺寸一致性。
