气动战术侦察无人机气动布局设计

这款小型战术侦察无人机的设计核心围绕低可探测性与长航时气动效率展开，主要面向前沿抵近侦察、复杂地形环境下的战术信息采集场景，可在城市楼宇间隙、丛林低空等常规侦察设备难以覆盖的区域执行静默侦察任务，依托低雷诺数下的优异气动表现，实现低速巡航状态下的低噪音、低能耗飞行，降低任务执行过程中的暴露概率。

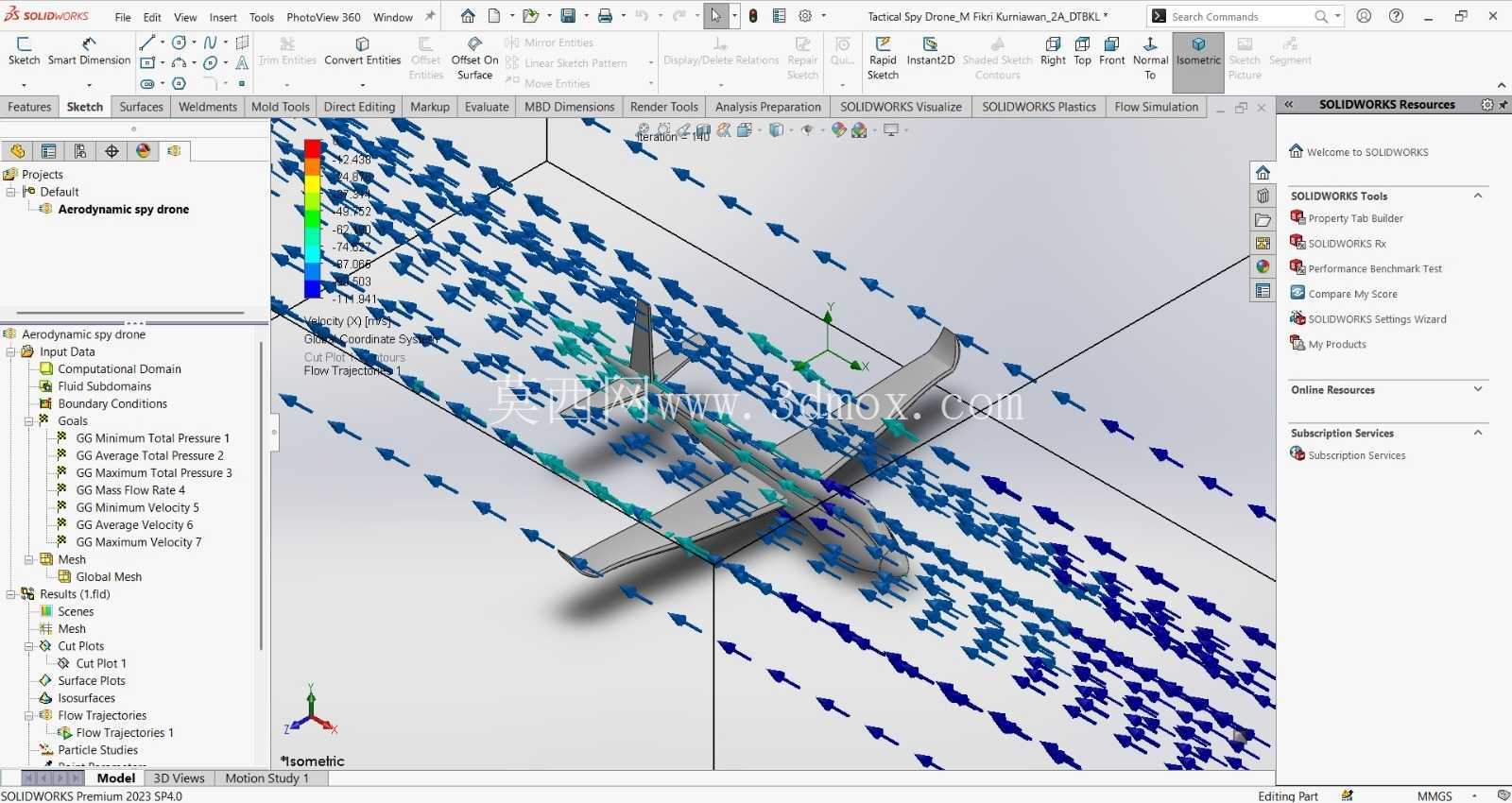

从气动设计逻辑来看，整机采用翼身融合的流线型布局，机身截面沿航向连续平滑过渡，没有突兀的结构凸起，避免气流在机身表面产生过早分离。机翼采用相对厚度较小的低速翼型，机翼与机身的衔接位置做了大面积的翼根整流处理，通过CFD流场仿真可以看到，巡航状态下机身周围的压力分布均匀稳定，机翼上表面的加速气流可以平顺附着在翼面，弯曲区域的气流加速度梯度设计合理，能够在维持足够升力的前提下有效降低摩擦阻力与压差阻力。

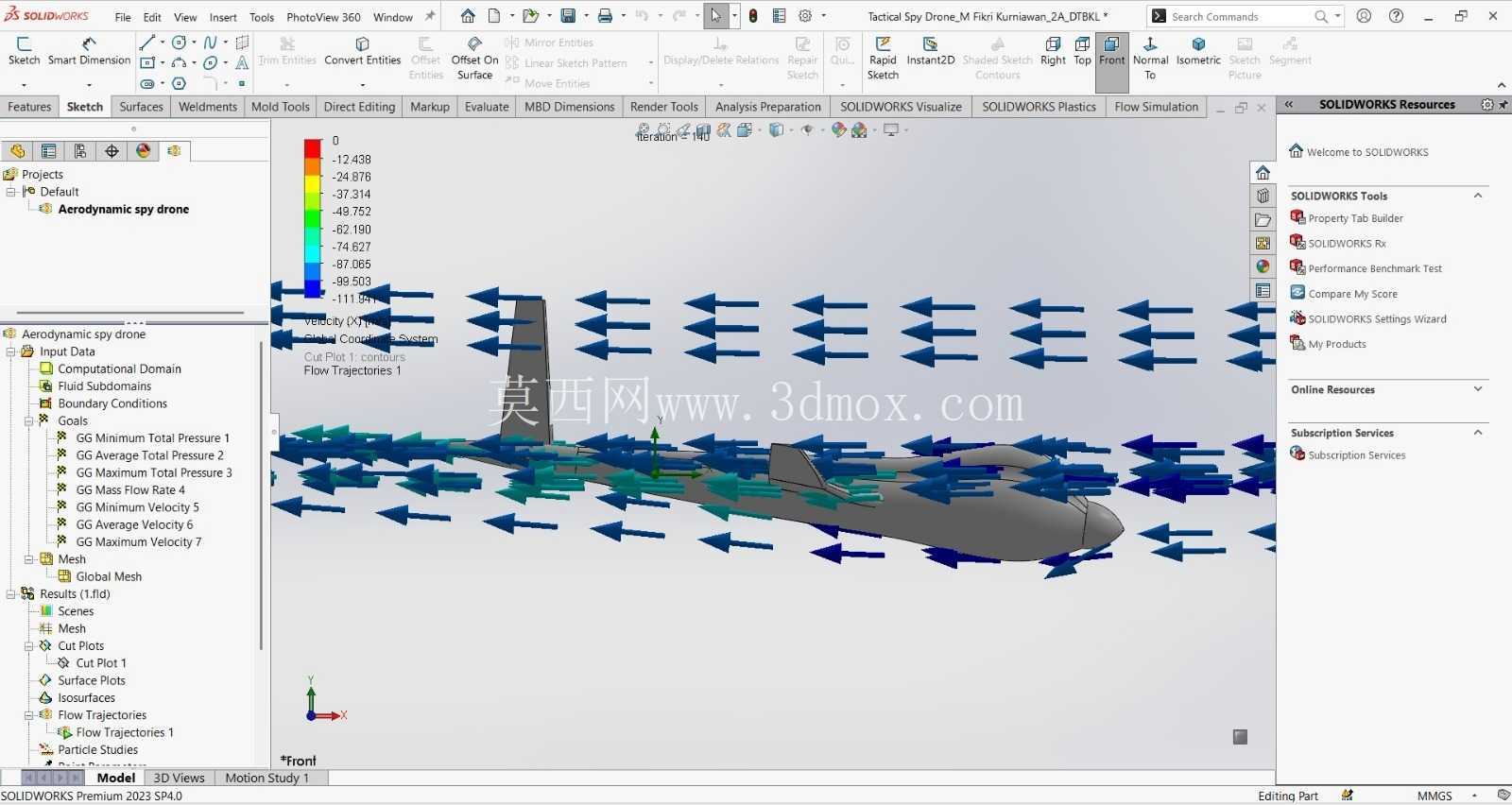

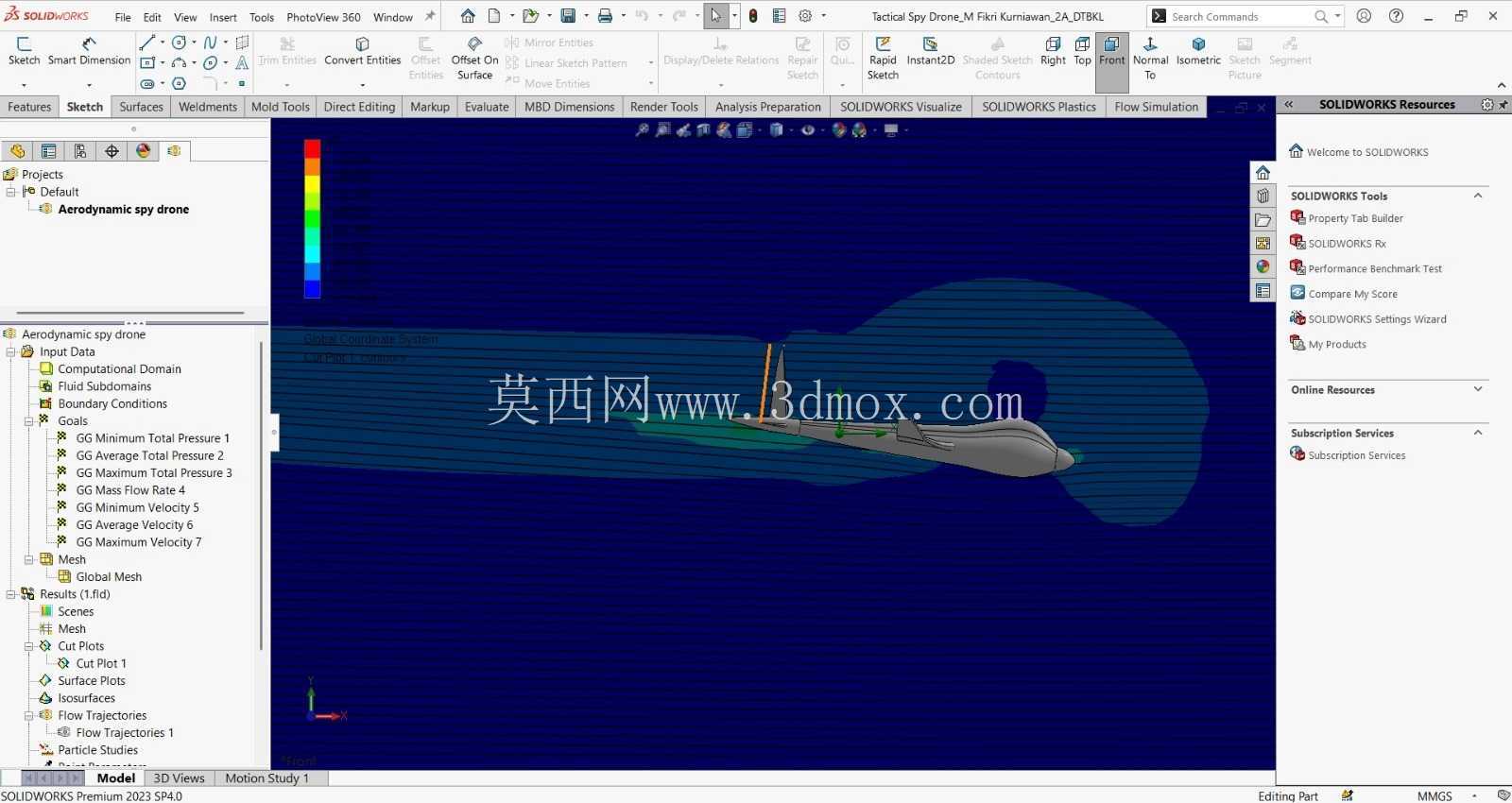

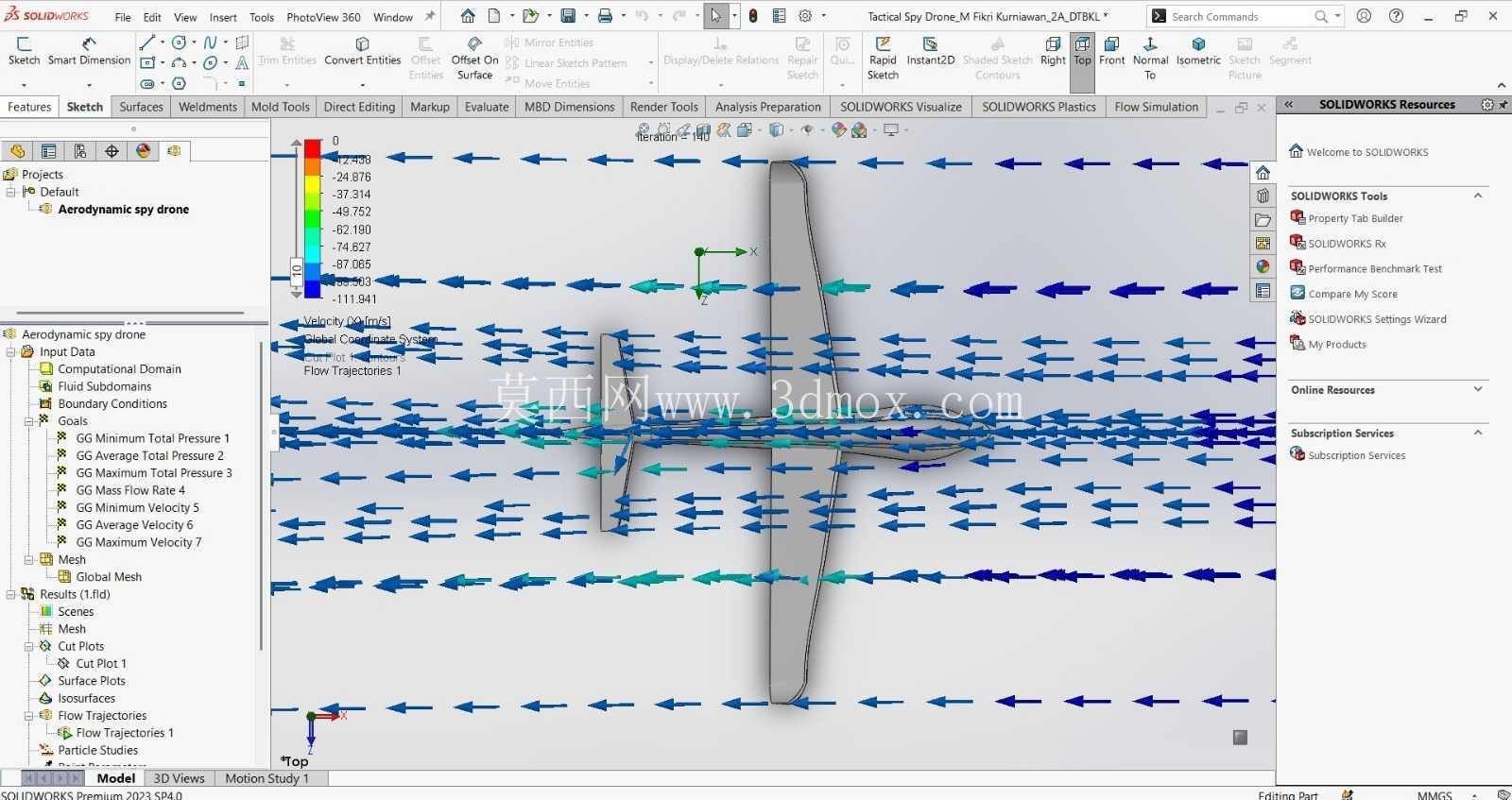

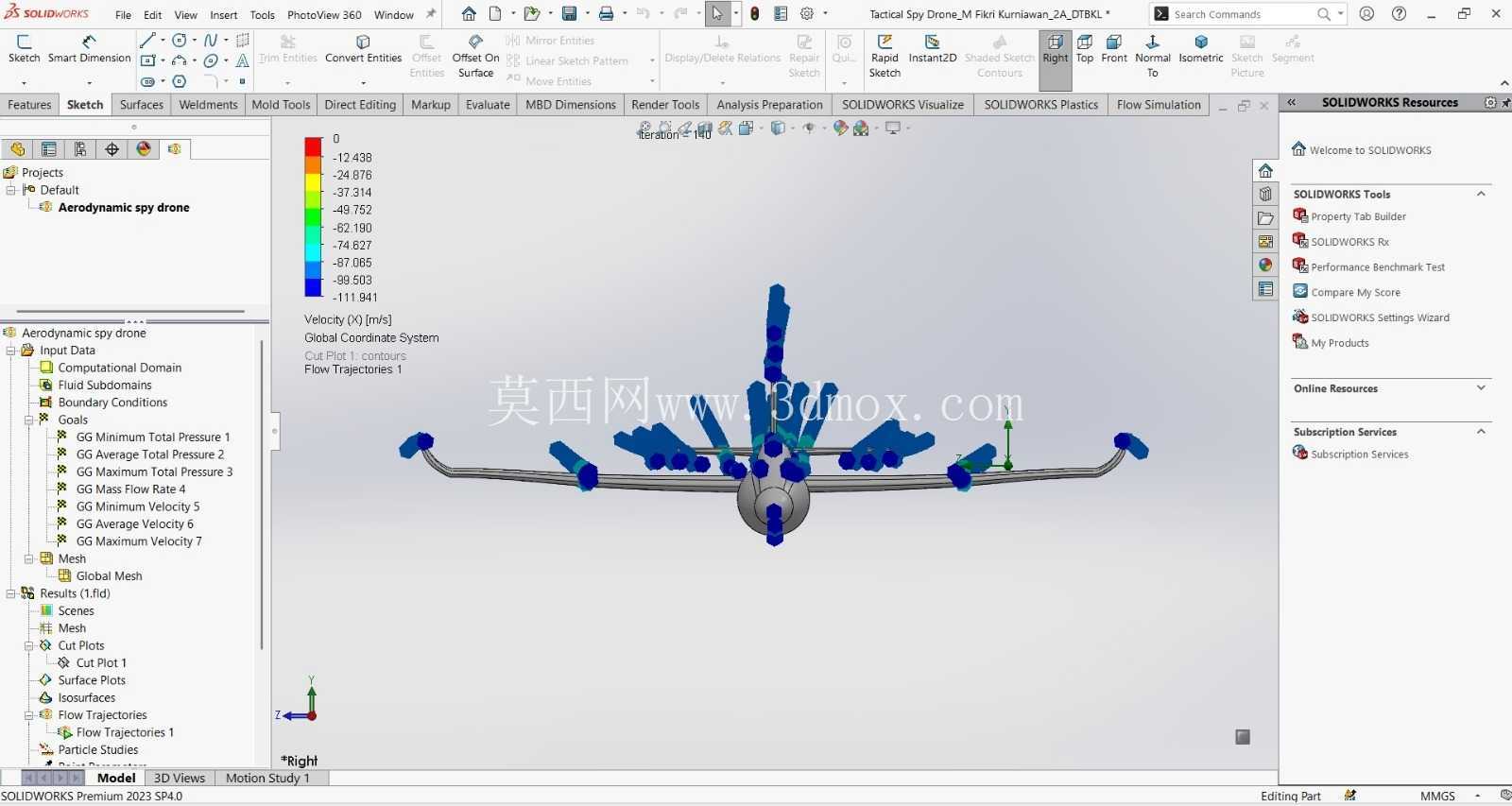

流场仿真结果显示，等距截面的三维气流路径完全贴合机身轮廓流动，整体流态呈现层流特征，湍流产生区域极小，没有出现明显的气流分离涡，说明整机的气动外形修型达到了预期效果。机翼上下表面的流速差控制在合理区间，能够在低速飞行时提供足够的升力系数，降低起飞与巡航阶段的动力输出要求，对于提升续航时间有直接帮助。机身左右两侧的流场分布完全对称，不存在偏航方向的非对称气动力，能够降低飞控系统的配平难度，提升侧风环境下的飞行稳定性。

从结构安装边界来看，整机外形尺寸适配单兵便携携带的需求，机身内部预留了足够的载荷舱空间，可以搭载微型光学侦察模组、小型信号采集设备，机翼内部可集成动力系统的供电线路与信号传输线束，所有外露的传感器窗口都做了与机身表面齐平的嵌入式设计，避免额外的气动干扰。尾翼部分采用常规布局，舵面的偏转区域避开了主翼的下洗流干扰区，保证舵效在全飞行姿态下都能保持线性输出，不会因为气流干扰出现舵效骤降的问题。

在实际工程落地层面，这款无人机的外形结构适配小型注塑或者快速成型工艺加工，机身分段的拼接缝位置都设计在气流压力稳定的低压区，不会因为拼接缝隙产生额外的气流扰动。整机的重心设计位于机翼平均气动弦长的30%位置，与气动焦点的距离匹配静稳定度要求，在无额外飞控增稳的情况下也能保持基本的飞行稳定性，降低飞控系统的调校难度。针对低空飞行可能遇到的紊流环境，机身前部的气动修型能够提前对来流进行梳理，降低紊流对机翼升力面的冲击，提升复杂气流环境下的飞行姿态稳定性，适合在城市楼宇间、山谷等气流紊乱的区域执行任务。

从功能实现角度，这套气动设计方案在低速巡航状态下的升阻比表现优异，相同动力配置下能够获得更长的留空时间，同时低气流分离的设计也能大幅降低飞行过程中的气动噪音，配合低噪音动力系统，可以实现近距离静默侦察，不易被目标察觉。机身下部预留了任务载荷的快速安装接口，可根据不同任务需求更换光学侦察、环境监测等不同功能模组，接口位置做了整流设计，安装载荷后不会对整机气动特性产生明显影响。
