Flojet Triplex三缸隔膜式供水泵结构

这款三缸结构的正位移泵，在小型流体输送场景里的适配性非常突出，最早这类结构是为船舶舱室供水、旅居车净水管路配套设计，后续逐步延伸到小型工业设备冷却循环、户外移动作业供水、农用小型喷灌支路等场景，相比同流量的叶轮式泵，它的自吸能力更强，不需要提前灌泵就能完成吸程建立，对于安装位置高于液位的移动式设备来说，这个特性直接省去了管路底阀维护、启动前引水的繁琐步骤。

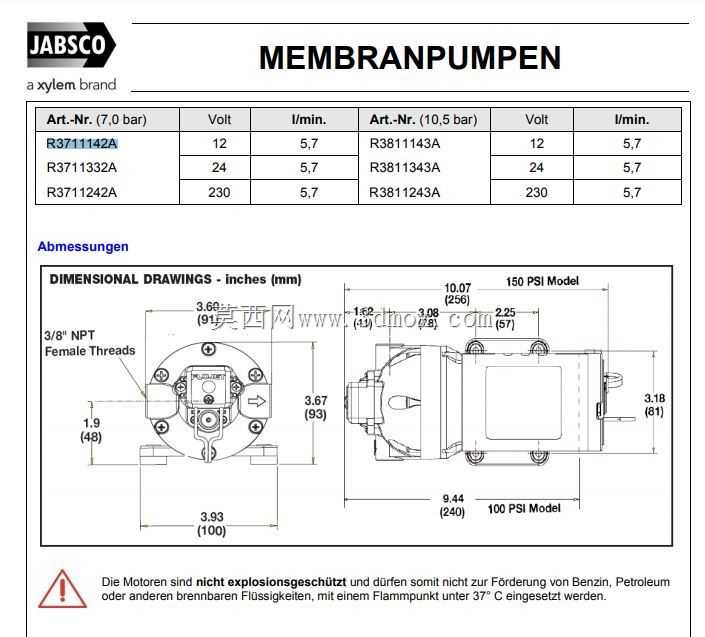

从结构设计逻辑来看，它采用一体式直流驱动电机与泵头直连的布局，没有额外的传动联轴器，整个动力段和泵腔段做了同轴集成，外壳采用圆柱式电机壳体搭配底部一体成型的安装支脚，支脚上预留的两个安装孔位直接适配常用的设备安装面板，不需要额外做转接支架，安装时只需要在对应安装面打两个对应孔距的固定孔，用螺栓锁紧即可，整个设备的安装边界非常规整，长度方向204mm、宽度方向101mm、高度方向92mm，在小型泵类产品里属于体积控制非常紧凑的类型，不会占用过多设备内部的安装空间，对于空间局促的移动设备、小型集成式流体工作站来说，这个尺寸优势非常明显。

泵头部分采用侧置进出液接口设计，接口规格为BSP9.5mm也就是3/8英寸的管螺纹，这个规格是小型流体管路里的通用规格，不管是配套塑料快插接头还是金属硬管接头都能直接适配，不需要做变径转接，减少了管路连接的漏点。泵的内部自带3.5bar的旁通溢流结构，当出口管路阀门关闭或者管路压力超过设定值时，旁通阀会自动开启让流体在泵内部循环，不会因为憋压导致电机过载或者管路爆裂，这个设计对于没有加装压力开关、溢流阀的简易管路系统来说，相当于自带了基础的压力保护功能，降低了系统配套的成本。

性能参数的匹配上，它的额定流量可以达到7.6L/min，这个流量刚好满足2-3个用水点同时使用的需求，比如旅居车的厨房水龙头、淋浴喷头同时开启时不会出现明显的流量衰减；垂直吸程可以达到2.4m，水平输送的建议最大管路长度为30m，能够覆盖大部分小型移动设备、小型工作站的管路布置需求，不需要额外在管路上加装增压泵。电路部分内置10A的保险丝，直接对接车载直流电源或者小型直流供电系统即可，不需要额外配置过载保护电路，简化了电气接线的步骤。

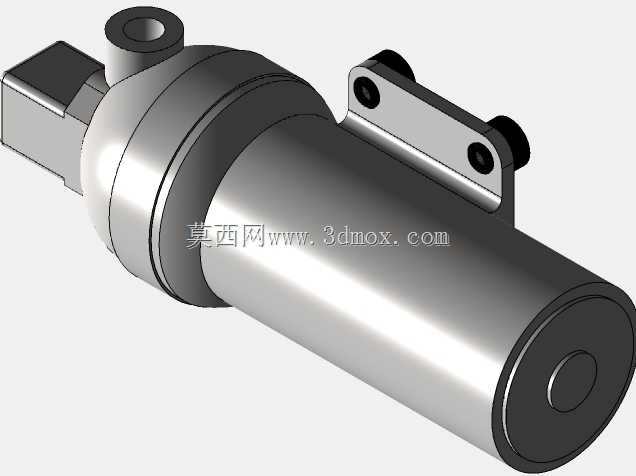

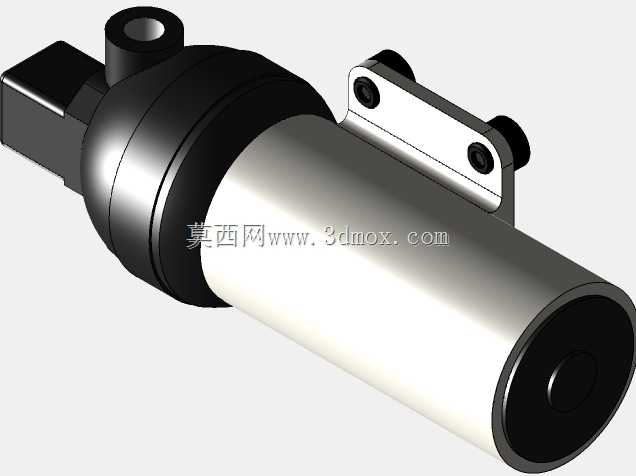

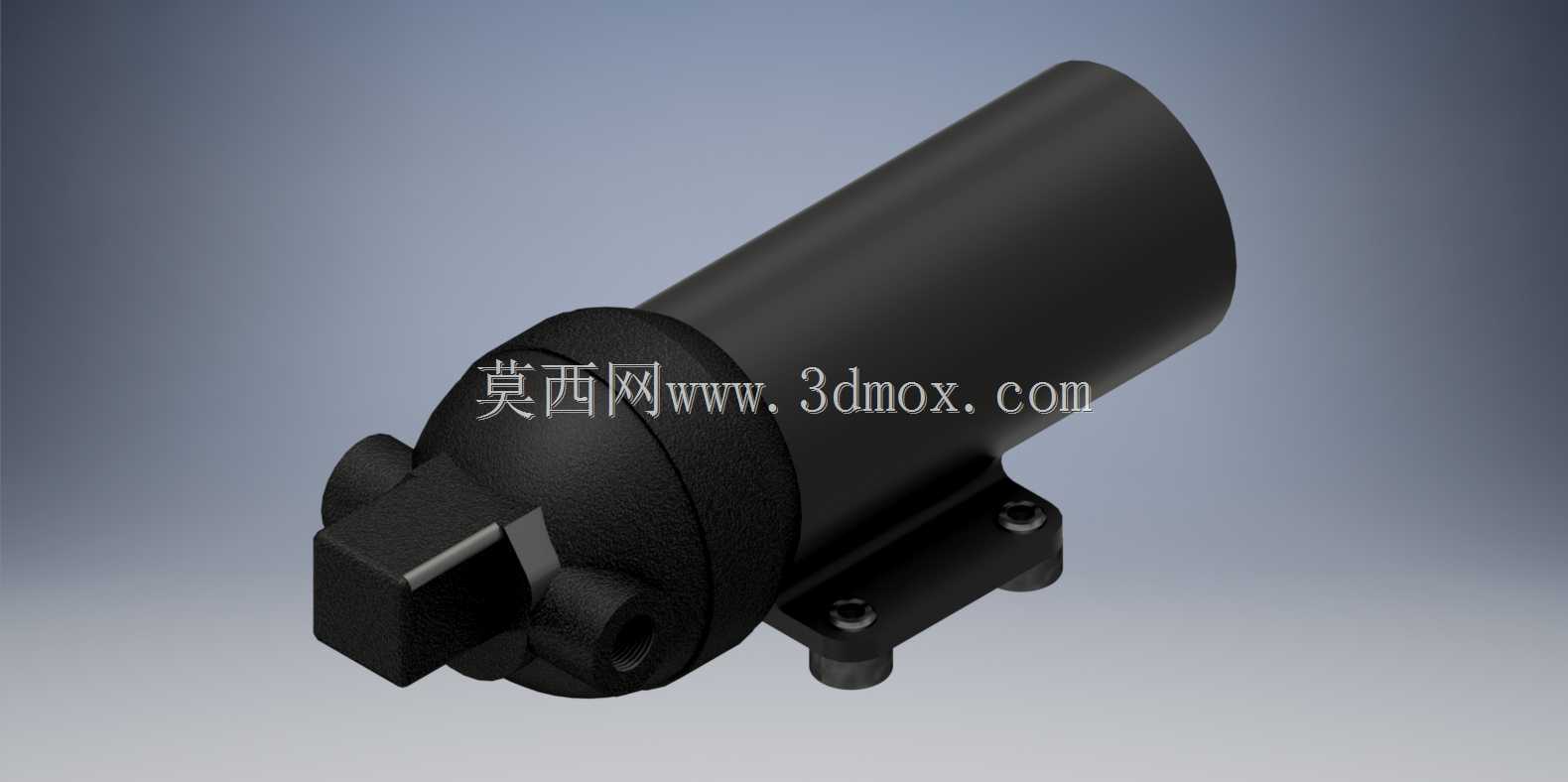

从建模的角度来看，这个模型完整还原了泵体的外部安装特征、接口位置、支脚安装尺寸，在做设备整体布局设计时，可以直接导入这个模型做干涉检查，提前确认安装空间、管路走向是否合理，避免实际装配时出现泵体和周边结构件干涉、接口朝向不对导致管路无法安装的问题。泵体的外观做了和实物一致的纹理处理，电机壳体的磨砂质感、泵头的铸造成型质感、安装支脚的机加工面都做了对应还原，不管是做设备装配演示还是方案汇报的渲染图，都能直接使用，不需要再额外做外观细节的调整。

实际选型使用的时候需要注意，这款泵属于清水类介质输送泵，适合输送常温的清水、无强腐蚀性的净水类流体，不能用来输送含大颗粒杂质的污水、高粘度的油类介质，否则会导致泵内部的隔膜、单向阀出现磨损卡滞，缩短泵的使用寿命。安装时要尽量让泵体保持水平状态，进出液管路要做好固定，避免泵运行时的振动传递到管路上导致管路接头松动漏水，接线时要注意供电电压和泵的额定电压匹配，正负极不要接反，否则会导致电机反转无法正常建立压力。

这类集成式三缸隔膜泵相比单缸、双缸的同类型泵，运行时的脉动更小，出水压力更平稳，不需要在出口加装太大的稳压罐就能获得比较稳定的出水流量，对于用水点流量稳定性有一定要求的场景，比如小型净水设备、实验仪器供水等场景，它的运行稳定性完全能够满足使用需求。整个泵的净重3.5kg，毛重4kg，重量较轻，即使是在对重量有严格要求的车载、船载、便携设备上使用，也不会带来过多的重量负担，安装固定时只需要普通的M6或者M8螺栓就能完成固定，不需要做额外的加强支撑结构。
