八旋翼航拍无人机机架结构设计

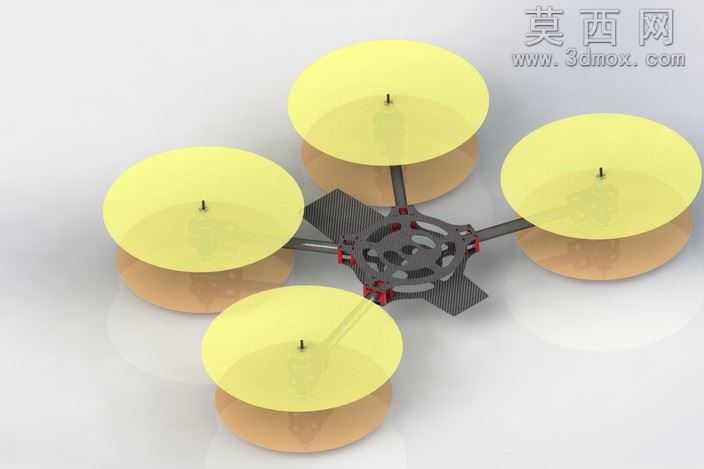

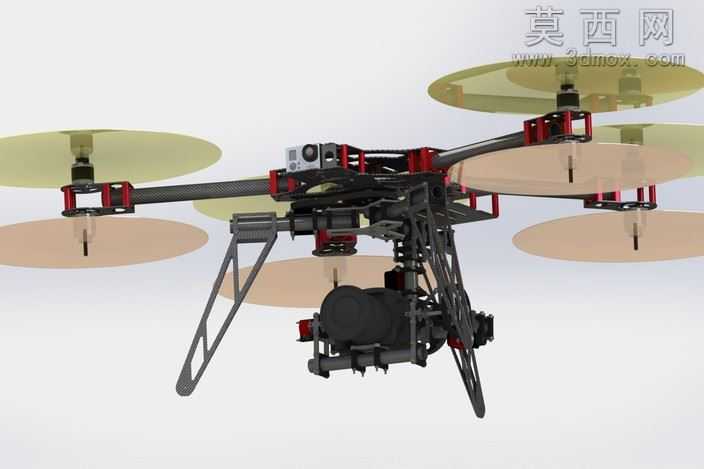

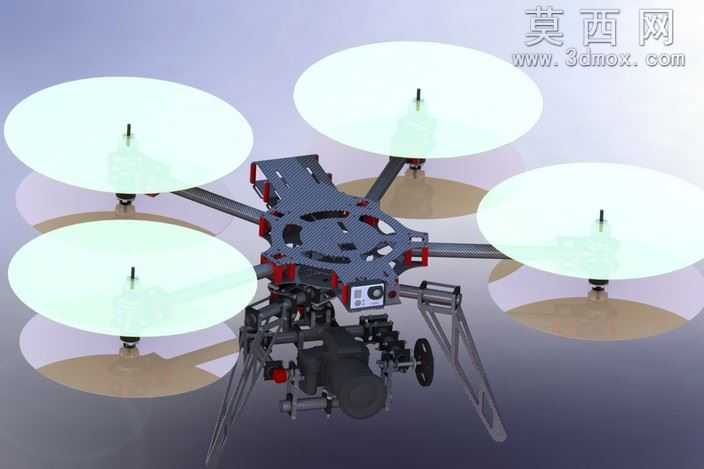

本作品为八旋翼航拍无人机的整机结构三维设计，采用多旋翼共轴双组的动力布局形式，整体机架以碳纤维板材作为核心主体材质，在三维建模过程中优先考量了航拍作业所需的结构刚性与整机减重需求，通过参数化建模完成中心承载板的镂空拓扑设计，在保证机架抗扭、抗弯强度的前提下尽可能切除非承载区域的冗余材料，降低整机起飞重量提升续航表现。建模阶段对机臂与中心板的连接结构做了精细化设计，采用快拆式锁紧座搭配减震胶垫的结构，既可以实现机臂的快速拆装收纳，也能过滤飞行过程中电机产生的高频振动，避免振动传递至挂载的航拍设备影响成像质量。动力安装座预留了标准电机的安装孔位，适配常用的外转子无刷电机安装尺寸，起落架采用轻量化的桁架式结构设计，通过三维装配验证了起落架的离地间隙，保证下方挂载的云台相机在起降过程中不会与地面发生剐蹭，同时预留了云台减震球的安装点位，可适配三轴万向节航拍云台的挂载需求。渲染阶段针对碳纤维板材的编织纹理、金属连接件的金属质感、塑料部件的哑光质感分别调配了对应的材质参数，还原不同部件的真实视觉表现，通过多角度渲染展示了整机的装配效果与结构细节。设计过程中充分考量了整机的重心配平，将电池、飞控、电调等核心部件的安装位置布置在中心板的重心区域，避免飞行过程中出现重心偏移影响飞行稳定性，同时预留了图传天线、GPS模块的安装位，满足航拍摄影、专业巡检等多场景的设备扩展需求，所有结构部件都经过了装配干涉检查，确保各部件在安装、运动过程中不会出现碰撞干涉，为后续的实物制作、零件加工提供了精准的三维数据参考。
