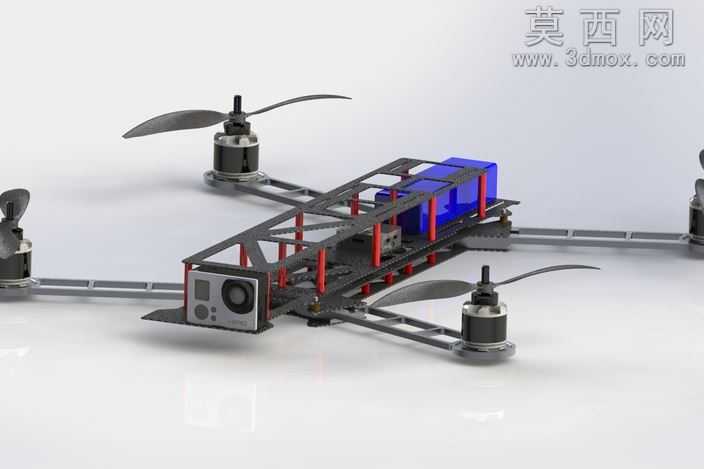

FPV穿越机QAV500四轴飞行器机架结构设计

本作品为FPV用途QAV500规格四轴穿越机的完整结构设计，建模过程围绕航模飞行的实际使用需求展开，在三维建模阶段优先考量机架的抗振性能与轻量化平衡，整体采用桁架式机架结构设计，通过纵横交错的支撑杆件构建主体承载框架，在保证结构刚性的前提下尽可能削减非必要的实体结构，降低整机自重以提升飞行续航与机动表现。建模过程中对机臂安装位、动力电机固定座、飞控安装舱、电池挂载位、摄像设备固定座均做了精准的尺寸匹配，四个机臂采用等长对称布局，保证旋翼转动的力矩平衡，机臂末端的电机座预留了标准无刷电机的安装孔位，适配常用的28系列航模无刷电机，可直接匹配9寸规格螺旋桨的安装需求。机架主体的材质设计上，主体支撑结构选用高强度碳纤维板材作为主材质，连接立柱采用轻量化铝合金柱件，兼顾结构强度与重量控制，电池挂载位设计在机架中心靠上区域，合理调整整机重心位置，避免飞行过程中出现重心偏移影响操控手感。前端预留了运动相机的安装位，可适配主流运动相机的固定尺寸，同时在飞控安装区域做了隔振结构设计，通过软性连接结构减少电机转动产生的振动传递到飞控与摄像设备上，大幅降低飞行过程中画面的果冻效应，提升航拍画面的稳定性与飞控的运算精度。设计过程中充分考虑了零部件的装配合理性，所有连接孔位均做了对位校准，各个电子设备的走线空间做了预留，避免装机过程中出现走线干涉、部件挤压的问题，机架的分体式结构设计也方便炸机后更换损坏的机臂部件，降低后期维护成本。整体结构经过多次参数调整，在机架刚性、自重、抗振性能三者间找到最优平衡点，能够满足FPV高速穿越飞行、日常航拍练习等多场景的使用需求，建模过程中对各个配合部件做了干涉检查，确保所有零部件均可顺利装配，不存在结构冲突问题。
