钢制堆垛式托盘仓储货架结构设计

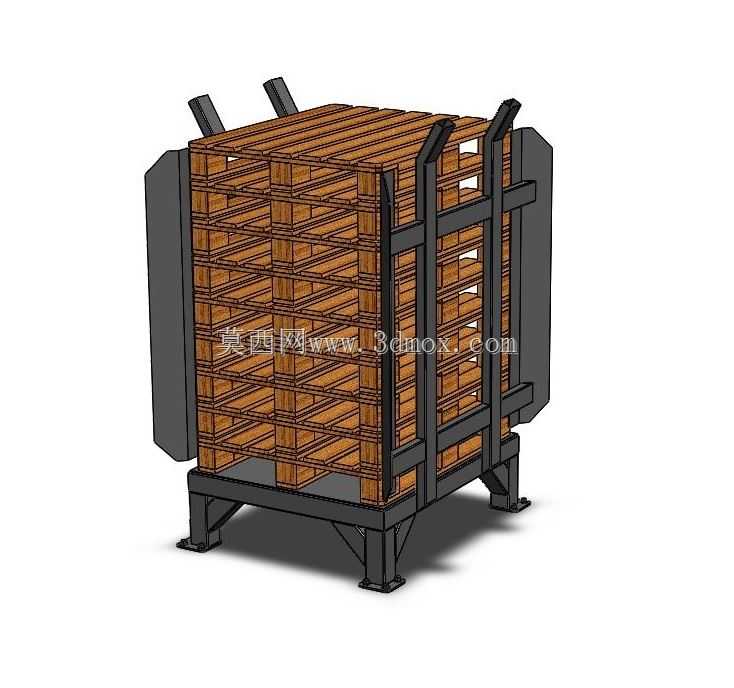

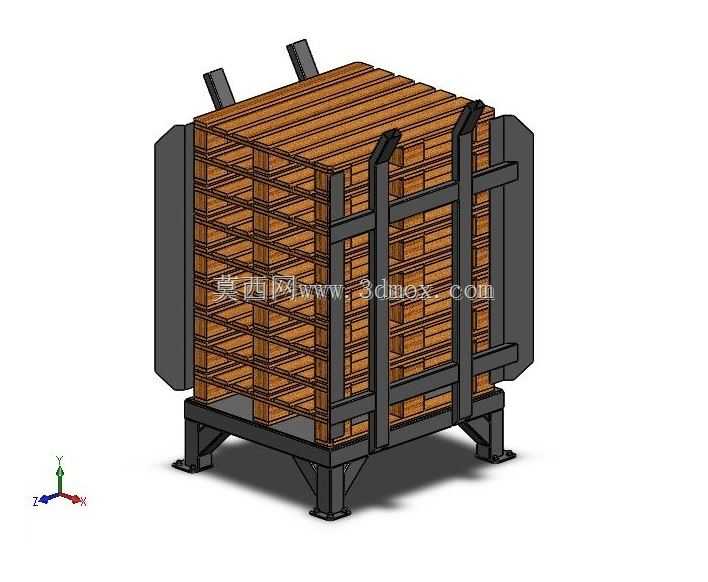

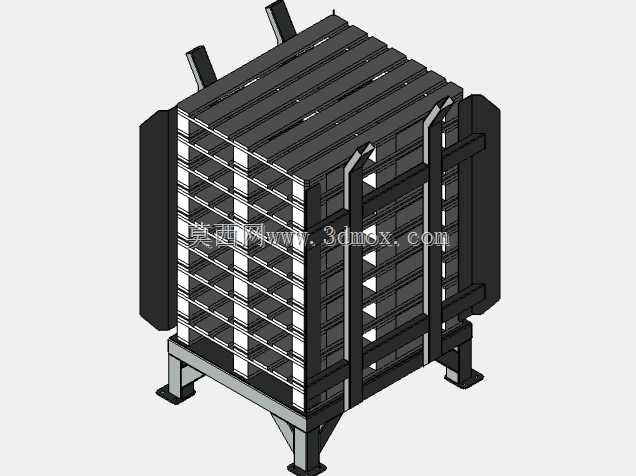

在生产制造端的成品缓存区、流通端的周转仓储区，这类钢制堆垛托盘架的应用场景非常明确，它不是固定安装的高位货架，而是可随托盘单元整体转运、可多层叠放的动态仓储载具，适配叉车作业的全流程周转需求。从实际用途来看，它解决了常规木托盘堆垛时底层货物受压变形、散垛的问题，同时自带的刚性框架可以将整托货物的受力全部传导至底部支腿结构，叠放时上层架体的支腿直接嵌入下层架体的定位槽内，不会对中间承载的货物产生额外压力，尤其适合包装规整、批量大的成品件、加工件的短期存储与线边周转。

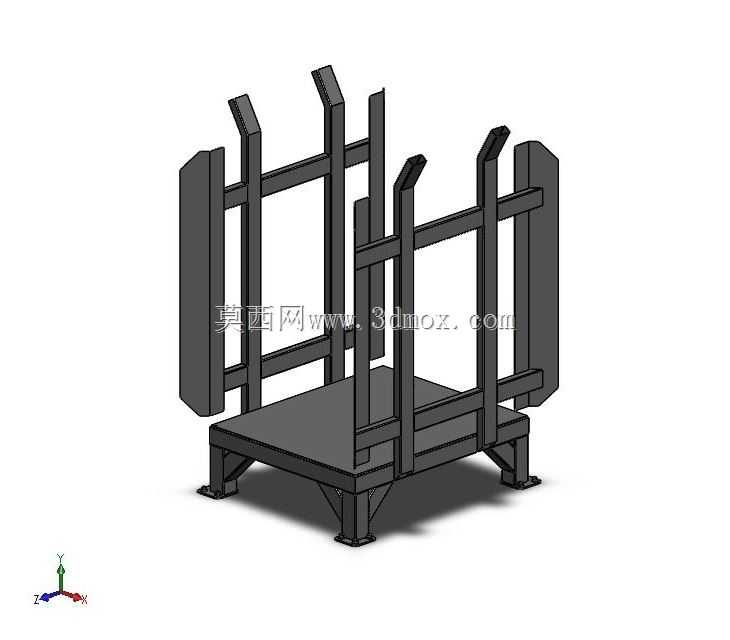

从功能特性上拆解，这款架体采用开放式框架设计，四个角设置的竖向立柱是主要受力构件，立柱外侧加装的加厚护板可以抵御叉车叉取、转运过程中的碰撞冲击，避免立柱变形导致架体报废；底部的一体式焊接支腿做了外扩式设计，增大了架体放置时的支撑跨度，即使地面存在轻微不平整，也能保证整托货物放置的稳定性，不会出现侧翻风险；支腿顶端预留的定位凸台与上层架体支腿底部的凹槽精准匹配，多层堆垛时不需要额外对位，叉车司机依靠作业经验即可快速完成叠放，单组架体常规可支持3-4层叠放，能在不增加仓储占地面积的前提下，将单位面积存储容量提升2-3倍。

设计思路上完全围绕仓储作业的实际痛点展开，没有冗余的装饰结构，所有构件均为受力或防护功能服务：框架主体采用标准矩形钢管焊接成型，原材料采购便捷，加工工艺仅涉及切割、焊接、表面喷塑，制造成本可控，后期维护也仅需要针对变形的护板、立柱做局部更换即可，不需要整体报废。承载面采用密集的横向钢条排布，间隙控制在合理范围内，既可以保证对底部木托盘的均匀支撑，避免木托盘局部受力断裂，也不会因为间隙过小导致积灰、积屑难以清理，适配生产车间、仓储库房的日常保洁需求。两侧设置的竖向挡杆高度刚好匹配常规木托盘堆码的总高度，挡杆与立柱之间采用螺栓连接，可根据实际承载货物的堆码高度调整挡杆安装位置，防止转运过程中货物从侧面滑落，同时不会遮挡货物标识，方便库管人员快速盘点、核对物料信息。

关于外形尺寸与安装边界，这款架体的设计完全适配标准1200mm*1000mm的工业通用木托盘，内部净尺寸预留了50mm的冗余量，避免木托盘因为受潮膨胀、加工误差导致无法放入架体；整体外部宽度控制在1300mm以内，适配常规叉车的叉取间距，也满足标准货运车厢的内部宽度要求，不需要额外调整运输装载方案；底部支腿的高度预留了100mm的叉车叉齿作业空间，不管是手动液压叉车还是电动平衡重叉车，都可以顺利完成叉取作业，不需要额外适配属具。架体自身高度控制在1200mm，叠放三层后的总高度不超过3800mm，符合常规厂房、库房的消防喷淋安装高度要求，不会遮挡消防设施，满足仓储作业的安全规范。另外，架体所有外露的边角都做了圆弧倒角处理，避免作业过程中剐蹭人员、划破货物包装，细节设计完全贴合一线仓储作业的实际使用需求，没有脱离实际应用的理想化设计。
