模数3.5标准直齿圆柱传动齿轮

　　直齿圆柱齿轮是平行轴动力传递场景里应用最广泛的基础传动元件，这款模数3.5的正齿轮，在常规中小载荷工业传动链路里承担转速匹配、扭矩传递的核心作用，常见于车间小型输送线驱动端、轻工包装设备的动力分配工位、小型机床进给传动组、农用简易传动箱以及各类非标自动化设备的平行轴传动节点。区别于斜齿轮、锥齿轮的传动特性，直齿圆柱齿轮的啮合接触线全程沿齿宽方向平行于齿轮轴线，啮合过程中没有轴向分力，配套支撑轴承不需要额外承受轴向载荷，对安装支座的结构强度要求更宽松，后期拆装维护、齿面磨损检测的操作门槛也更低，非常适合传动空间紧凑、轴向布局余量有限、运维频次较高的民用与工业通用设备场景。

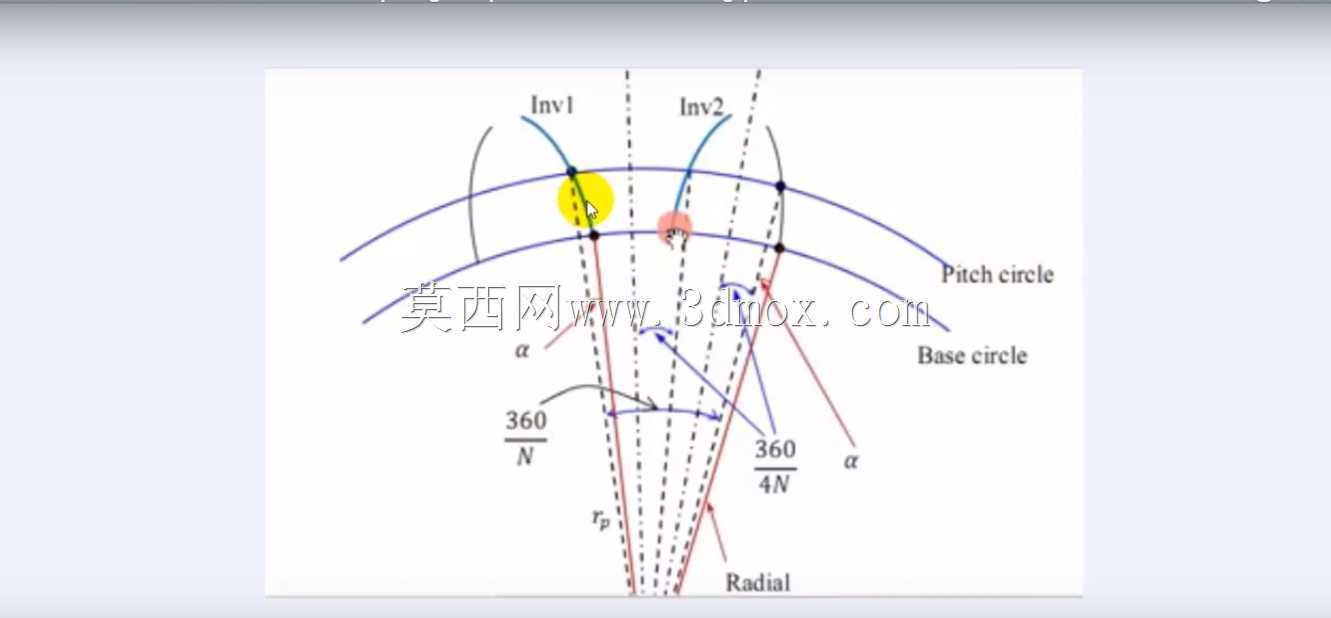

　　从设计思路层面拆解，这款齿轮选定模数3.5作为核心齿形参数，模数作为齿轮几何尺寸计算的基础基准，直接决定了轮齿的抗弯曲承载能力：模数越大，单齿的齿厚、齿根过渡圆角尺寸同步增大，齿根处的应力集中系数更低，在传递相同扭矩的工况下，轮齿发生弯曲断裂、齿面塑性变形的风险显著降低。建模过程中严格遵循渐开线齿廓生成逻辑，以基圆为基准生成完整渐开线齿形，齿顶高、齿根高按照标准直齿轮的参数比例设定，齿根处保留规范的过渡圆角，避免尖锐棱角带来的热处理应力集中，也能在啮合传动时减少齿根位置的摩擦剐蹭。齿轮中心设置贯通式安装轴孔，轴孔与轮齿齿圈保持严格同轴，轴孔端面可根据实际装配需求加工键槽，通过平键实现齿轮与传动轴的周向锁止，传递扭矩时避免齿轮与轴之间出现相对打滑。齿轮的齿宽尺寸结合模数参数匹配设定，既保证足够的啮合接触面积，让齿面接触应力分布在合理区间，避免齿宽过窄导致单位面积载荷过高出现过早点蚀，也不会因为齿宽过大造成啮合时偏载严重——当两支承轴存在微小平行度误差时，过宽的齿面会出现一端载荷集中、局部磨损过快的问题，适配常规加工精度的安装支座时，这个齿宽区间的容错表现更稳定。

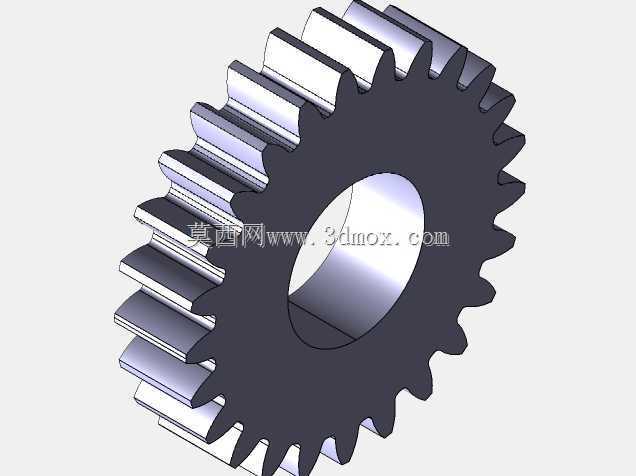

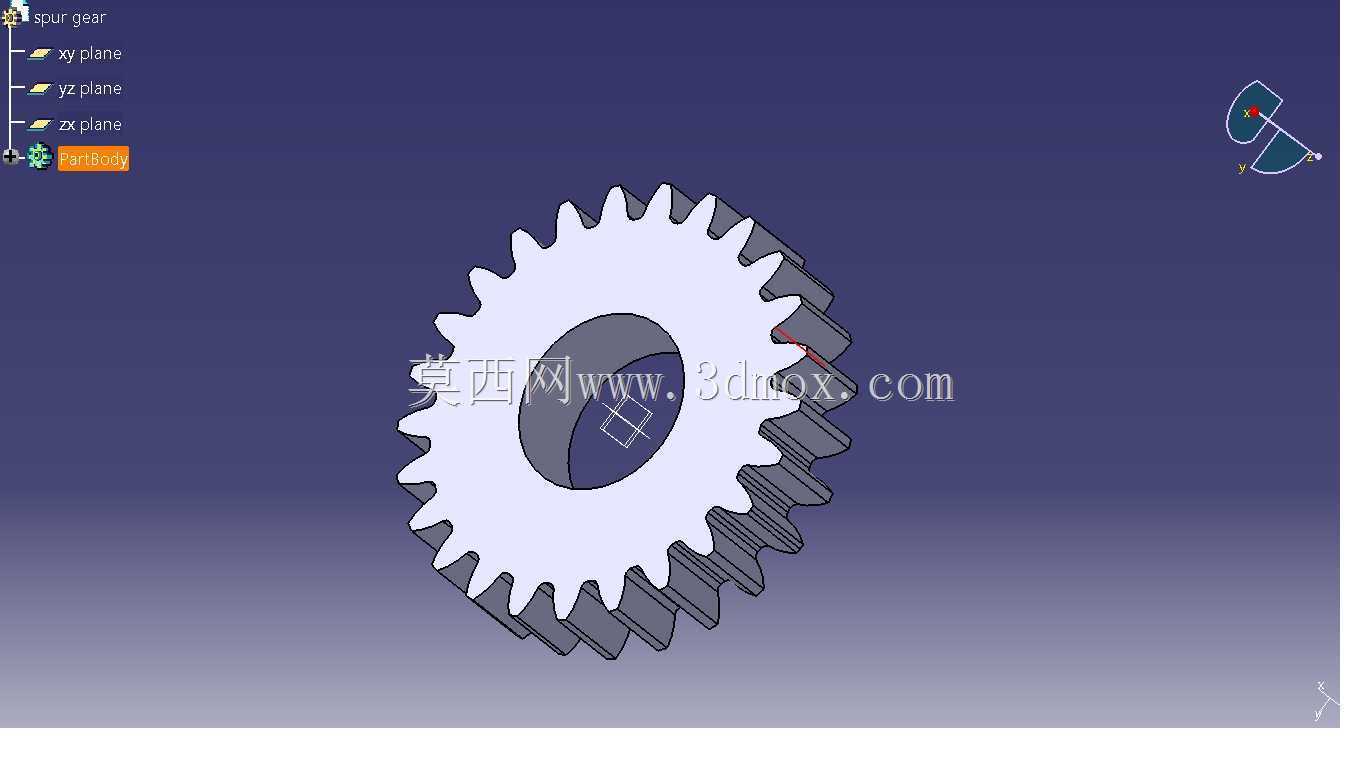

　　实际安装边界层面，这款齿轮的轴向占用空间等于自身齿宽尺寸，装配时两个配对啮合的直齿轮中心距需要严格按照两齿轮分度圆半径之和调校，中心距偏差过大会导致齿侧间隙不符合设计要求：间隙过小会出现啮合卡滞、运转时齿面摩擦发热严重，甚至出现轮齿干涉顶死；间隙过大则会导致传动反向回程间隙超标，正反转切换时出现明显冲击异响，传动定位精度大幅下降。齿轮装入传动轴后，轴向位置通过轴肩或者轴用挡圈限位，保证配对齿轮的齿宽方向完全对齐，避免出现齿面局部啮合、有效接触面积不足的问题。工况适配方面，这款模数3.5的直齿轮适配常规中低速平行轴传动，齿面可根据使用需求选择调质、表面淬火等不同热处理工艺：普通轻载连续运转场景选用调质处理即可保证足够的齿芯韧性，启停频繁、短时过载冲击多的工况可对齿面做高频淬火，提升齿面硬度，减缓齿面磨损与点蚀发展速度。建模时完整还原了轮齿的三维实体结构，齿廓曲面、齿根过渡区域、中心轴孔的几何特征全部精准呈现，既可以用于传动系统的虚拟装配校验，检查齿轮与周边箱体、支座、其他传动零件是否存在运动干涉，也能直接导入工程环境做啮合运动仿真，模拟不同载荷下的轮齿受力分布，为后续的工程出图、加工工艺制定提供完整的三维结构依据。
