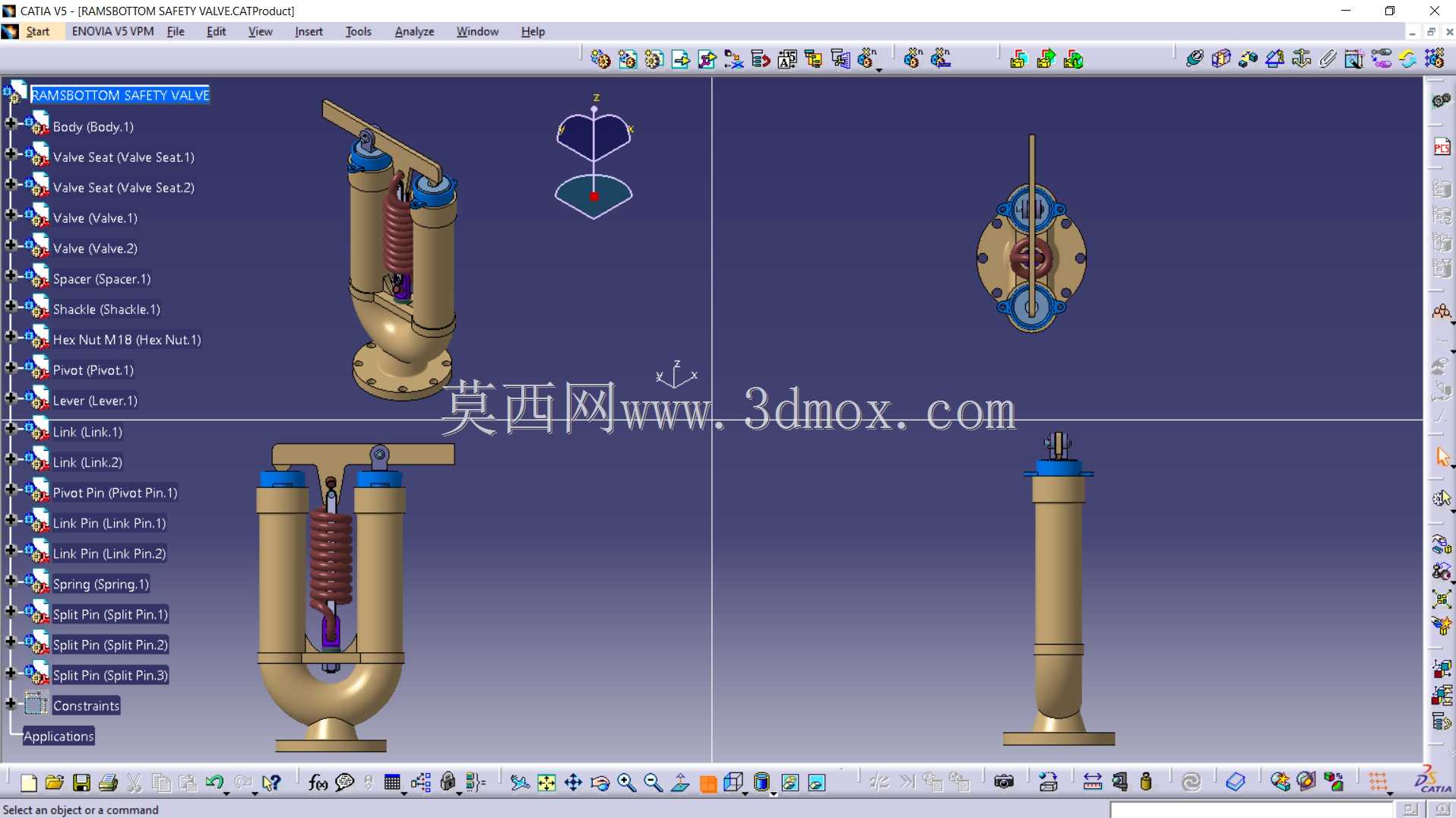

早期机车用防篡改 Ramsbottom 安全阀结构

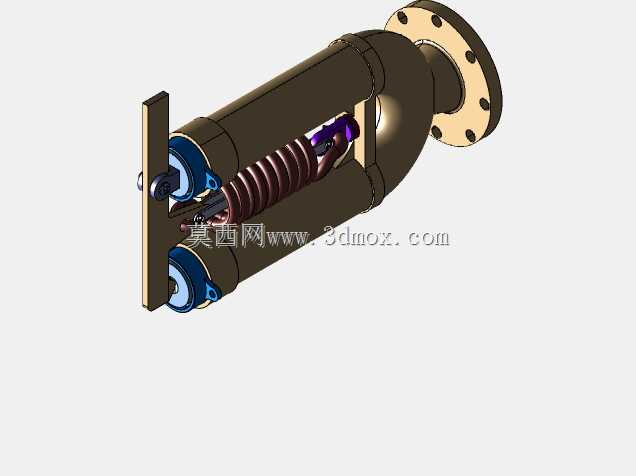

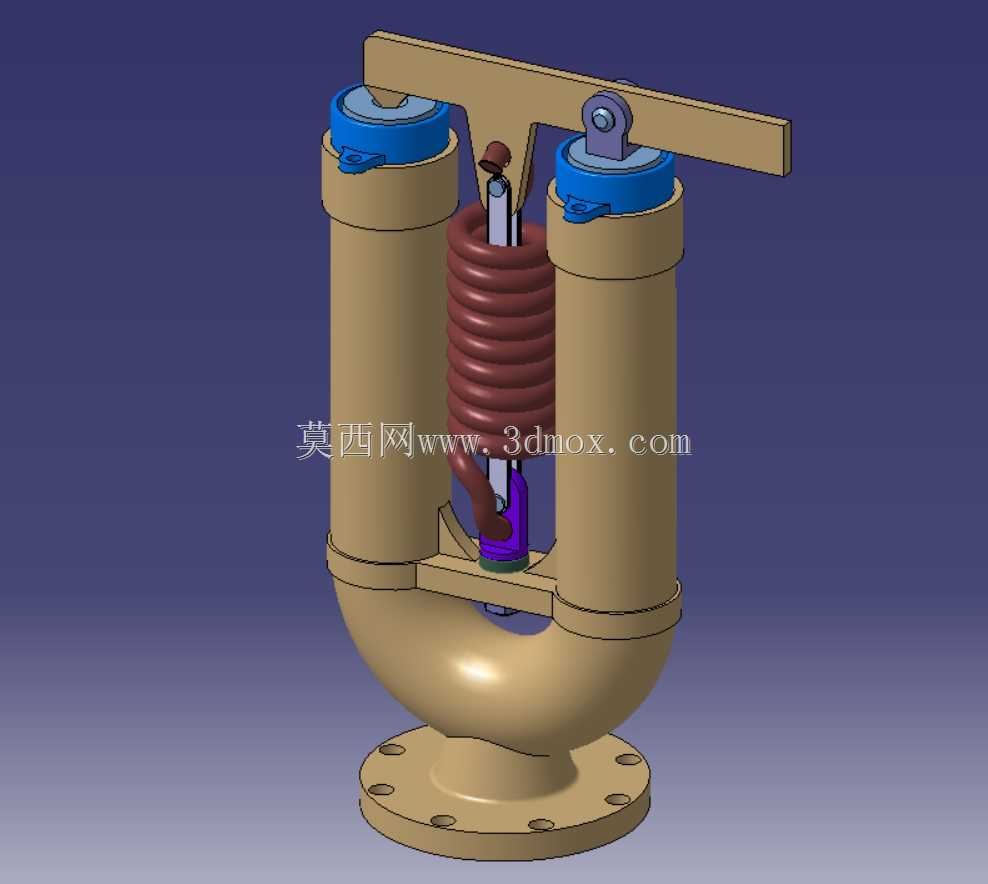

　　在早期蒸汽机车的压力管控系统中，这类双塞阀结构的安全阀是核心安全部件，主要承担锅炉超压泄放的核心功能，区别于普通单阀瓣安全阀，其设计核心围绕防误动、防篡改展开，避免非授权人员随意调整泄压阈值引发锅炉超压爆炸或者压力不足导致的动力缺失问题。从结构设计逻辑来看，该阀采用对称式双阀座布局，两个旋塞阀共用一套弹簧加载机构，中间设置中央主弹簧提供恒定的密封预紧力，阀杆采用向后延伸的布局形式，杆体末端可延伸至机车驾驶室内，方便驾乘人员在运行过程中手动触发泄压操作，验证阀件动作灵活性，同时这种延伸杆结构也能避免外部人员轻易触碰调整螺母，从结构层面实现防篡改的设计目标。从安装边界来看，阀组底部采用标准法兰连接结构，法兰盘上均匀分布螺栓安装孔，适配早期蒸汽机车锅炉顶部的安装接口，安装时需保证法兰密封面与锅炉接口平行度偏差不超过0.1mm，避免密封面偏斜导致的压力泄漏；整体安装高度需匹配机车顶部的空间余量，上方的杠杆操作机构不能与机车顶部的管线、走台结构发生运动干涉，杠杆的摆动行程需预留足够余量，保证阀瓣全开时杠杆不会触碰周边结构件。

　　功能特性层面，双阀塞的对称布局可以平衡弹簧加载时的侧向力，避免单阀瓣结构长期受单侧弹簧力导致的阀杆偏磨、密封面失效问题，中央弹簧的刚度经过匹配计算，当锅炉内部压力超过设定阈值时，两个阀塞同步开启泄放，泄放面积比同口径单阀安全阀提升近40%，可以在超压工况下快速泄放多余蒸汽，将锅炉压力稳定在安全区间；阀杆与弹簧座的连接部位采用防松结构，避免机车运行过程中持续振动导致的预紧力偏移，保证泄压阈值长期稳定。

　　从实际应用场景出发，这类安全阀除了早期蒸汽机车锅炉之外，也可适配其他固定式蒸汽压力容器的压力泄放场景，尤其是对防篡改要求较高的无人值守蒸汽管路节点，其延伸杆结构可以将操作端引至安全操作区域，操作人员无需靠近高压容器即可完成阀件动作校验，降低运维过程中的安全风险。建模过程中需要重点关注几个配合公差：阀塞与阀座的密封面配合公差需控制在H7/g6级别，保证密封面贴合度同时避免卡涩；弹簧导杆与上下弹簧座的同轴度偏差不超过0.05mm，防止弹簧伸缩过程中出现偏载导致的弹力衰减；顶部杠杆的铰接部位需设置合理的间隙，避免热胀冷缩导致杠杆卡滞无法正常触发泄压。

　　外形尺寸方面，两个阀柱的中心距需匹配锅炉顶部预留的两个安装接口间距，底部法兰的螺栓孔分度圆直径、孔径需符合对应压力等级的法兰标准，保证安装时无需额外改制接口即可直接装配；弹簧的选型需匹配设定的泄压压力，弹簧工作行程需覆盖阀瓣全开的升程，避免弹簧压并导致阀瓣无法达到额定开度影响泄放能力。在结构细节上，两个阀柱顶部的压盖采用螺栓紧固结构，方便后期拆解检修更换密封件，压盖与阀柱之间设置填料密封，避免蒸汽从阀杆配合间隙泄漏；U型的阀体流道采用平滑过渡设计，减少蒸汽泄放时的流阻，降低泄放过程中的气流噪声，同时避免高速蒸汽冲刷阀体壁面导致的局部冲蚀磨损。
