MCU配套4.3英寸TFT显示输出模块结构

在嵌入式控制、小型工业测控、桌面级实验装置的开发场景里，人机交互的显示输出环节始终是硬件选型与结构适配的核心部分，这款适配MCU的4.3英寸TFT显示输出模块，正是针对这类场景做的结构落地设计。从实际使用场景来看，这类显示模块常被用在小型工控终端、教学实验平台、便携式检测设备的面板位置，作为参数显示、状态反馈、简单触控交互的载体，区别于大尺寸工业显示屏，它的尺寸定位刚好适配不需要大面积显示、仅需呈现核心运行参数、操作提示的紧凑型设备，不会占用过多面板安装空间，也能满足基础的信息输出需求。

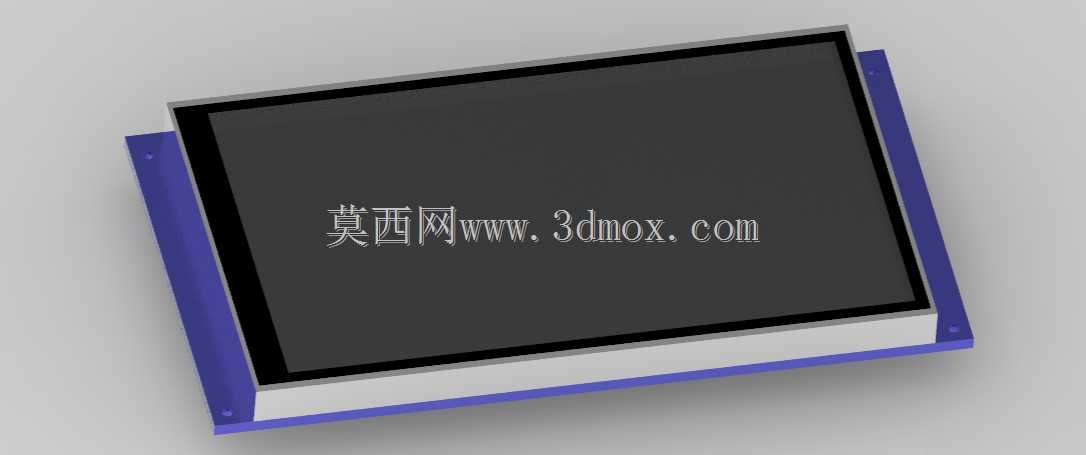

从功能特性上看，该模块以TFT液晶面板为核心显示载体，外围搭配固定安装的蓝色PCB承载边框，边框上预留的安装孔位完全匹配常规嵌入式设备面板的安装逻辑，不需要额外做复杂的转接结构就能直接固定在设备前面板的预留开口处。模块的屏幕显示区域做了黑色遮光边框设计，能够避免屏幕边缘漏光影响显示效果，同时边框的台阶结构刚好可以卡在面板开口内侧，限制模块的前后窜动，安装时只需要从面板后侧放入模块，通过螺丝穿过边框上的固定孔就能完成锁紧，不需要额外设计压条或者固定支架，能大幅简化设备面板部分的结构设计工作量。

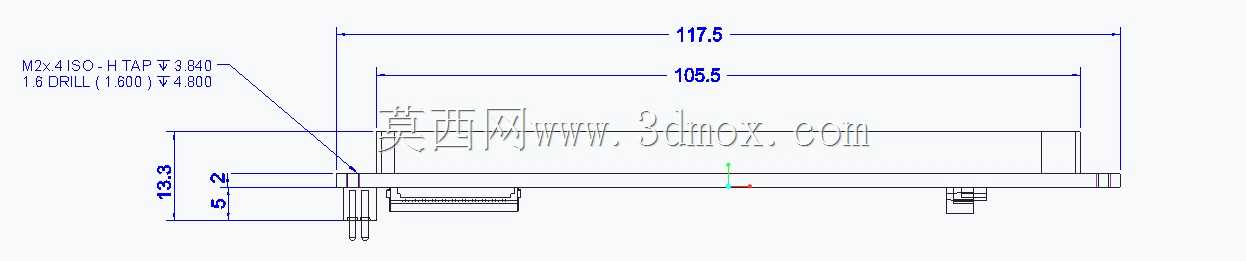

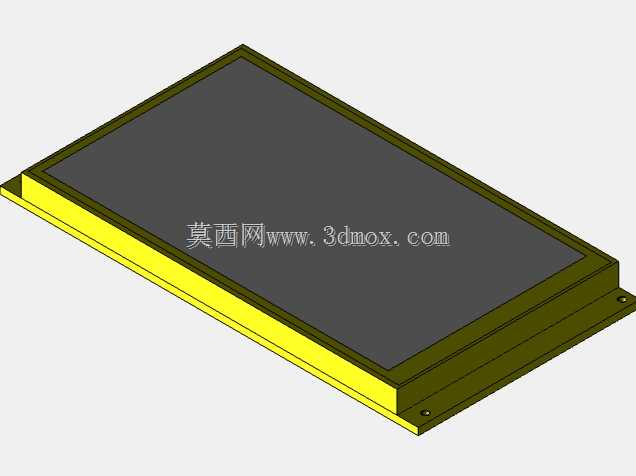

设计思路上，这款模块的结构完全围绕嵌入式集成的便利性展开，没有做多余的装饰性结构，整体外形为规整的矩形，屏幕部分的厚度与后侧PCB板的厚度做了阶梯过渡，后侧的PCB区域可以直接容纳屏幕驱动电路、排线接口，安装时面板后侧只需要预留对应深度的避让空间即可，不需要为凸起的接口部分单独做沉台设计。做结构适配时需要注意，模块的整体外轮廓尺寸要和面板开口做公差配合，边框的安装孔位中心距需要和面板上的固定孔严格对齐，避免安装时出现屏幕偏斜、边框压合不平整的问题；屏幕表面的可视区域要和面板上的透明视窗对齐，视窗的内边缘要覆盖屏幕的黑色遮光边框，避免从设备外部看到屏幕边缘的结构缝隙。

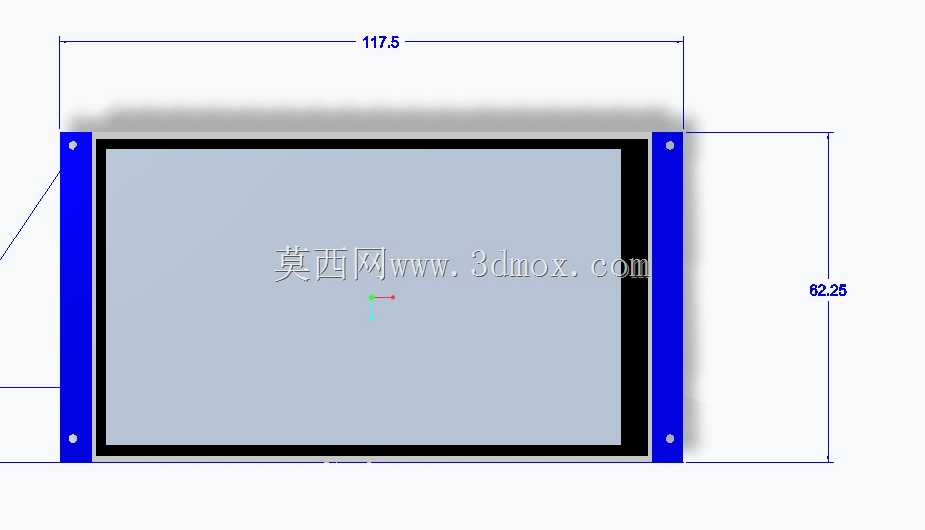

从安装边界来看，模块的蓝色固定边框比屏幕显示区域宽出一定距离，这部分宽度一方面是为了预留安装孔的位置，另一方面也能在安装时和面板开口的侧壁形成配合，起到初步定位的作用；模块后侧的排线引出方向需要在结构设计时提前预留走线空间，避免排线被其他结构件挤压导致接触不良，同时排线的弯折半径要满足柔性排线的最小弯折要求，不能过度弯折造成线路损坏。在实际设备集成过程中，这类模块的安装高度要和面板表面保持齐平，既不能突出面板过多影响外观和操作，也不能凹陷过深导致屏幕可视角度受影响，边框的台阶高度刚好匹配常规1.5-2mm厚度的设备面板，安装后屏幕表面和面板表面的高度差可以控制在合理范围内。

不同于消费电子类的显示屏结构，这款面向MCU配套的显示模块在结构上更侧重工业场景的安装可靠性，没有采用卡扣式的易拆结构，全部采用螺丝固定的方式，能够适应设备运行过程中的轻微振动场景，避免长期使用后模块出现松动移位的问题。模块的整体重量较轻，对面板的结构强度要求不高，即便是采用薄塑料面板也能稳定承载，不需要额外做加强筋结构来提升面板强度。在做三维结构适配时，可以直接提取模块的外轮廓、安装孔位、接口位置的尺寸数据，快速完成设备面板部分的结构设计，不需要反复测绘实物，能够有效缩短嵌入式设备的开发周期，尤其是对于做小型测控装置、实验教学设备的结构工程师来说，这类标准化的显示模块结构可以直接复用，减少重复建模的工作量，同时也能避免因为结构尺寸设计错误导致的屏幕安装干涉问题。
