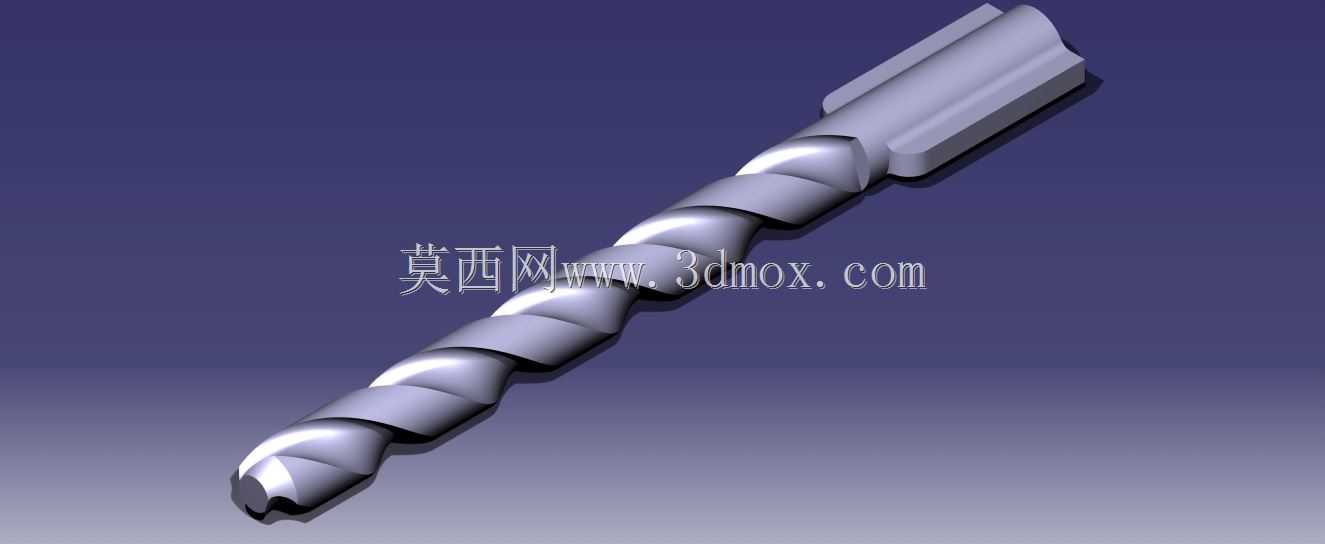

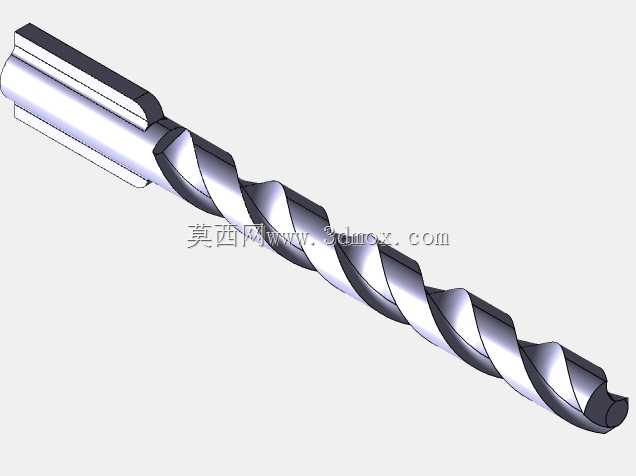

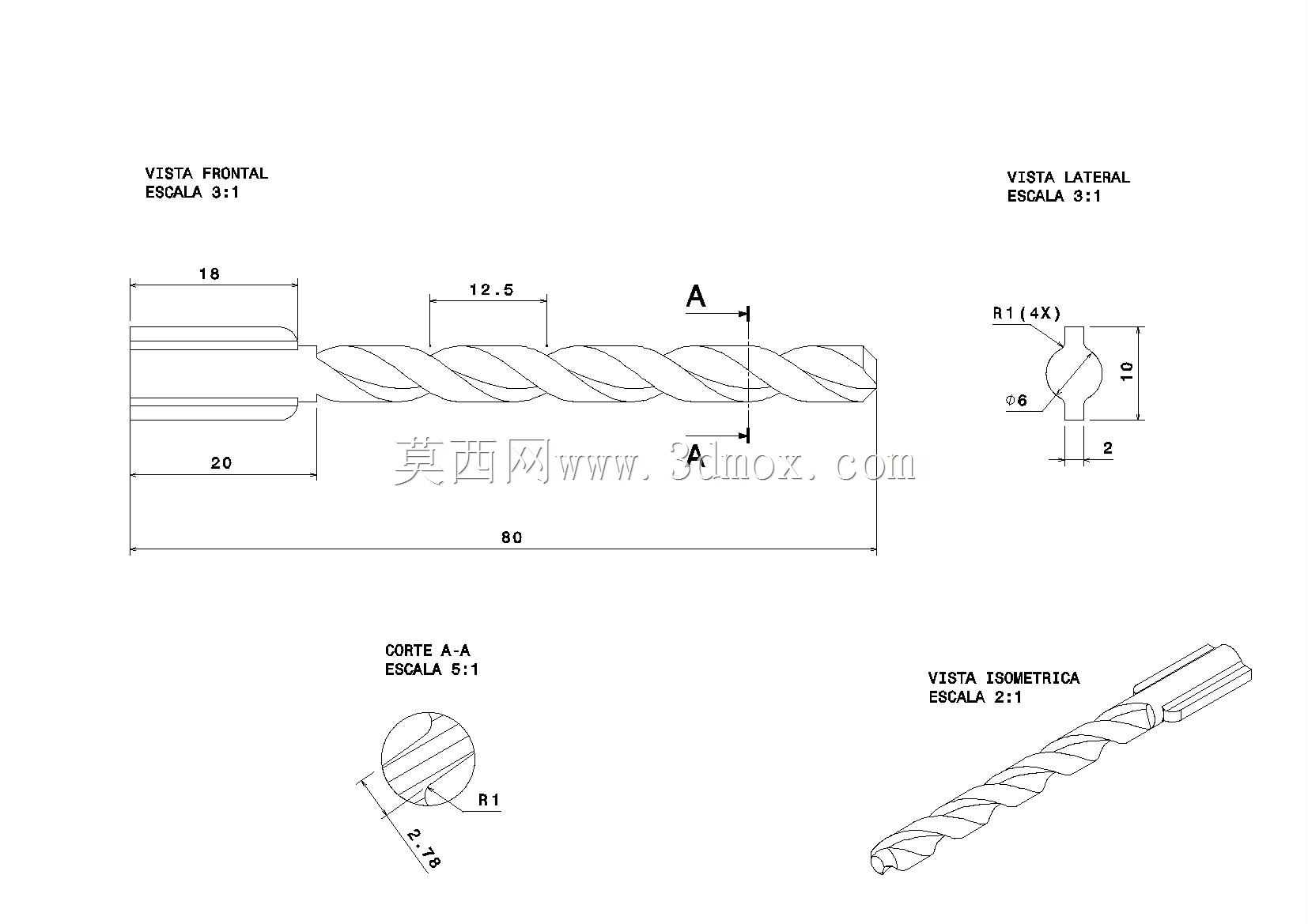

布罗卡氏螺旋槽切削刀具结构设计

　　从结构细节来看，刀具的工作段采用等导程螺旋槽设计，槽型的圆弧过渡经过反复校核，既保证了排屑空间足够容纳大进给量下产生的带状切屑，也兼顾了刀体芯部的厚度要求，避免刀具在高扭矩切削时出现扭转折断的风险；切削端的刃口做了对称修磨，两个主切削刃的角度保持一致，能够保证钻孔时的径向受力均衡，减少钻孔偏斜的概率，横刃部分的修磨处理可以降低轴向进给力，让操作人员在手动进给或者设备小推力进给场景下也能平稳切入工件，不会出现顶偏、打滑的情况。这款螺旋槽切削刀具的结构设计，核心围绕孔加工场景下的排屑顺畅性与切削稳定性展开，在实际金属切削作业中，这类带连续螺旋排屑槽的刀具，主要适配实体材料的钻孔、扩孔工序，常见于普通钢材、铝合金以及部分工程塑料的粗加工与半精加工环节，相比直槽刃具，螺旋槽结构能够在刀具高速旋转进给时，顺着螺旋升角将切屑持续导出孔外，避免切屑在孔底堆积挤压造成刃口崩损、孔壁刮花的问题。

　　刀具的装夹段采用直柄带扁尾的结构设计，这种结构能够适配市面上绝大多数的钻夹头、刀柄装夹需求，扁尾结构可以传递更大的切削扭矩，避免刀具在重切削时出现夹头打滑空转的问题，装夹段的外径公差控制在h6级别，能够保证装夹后的同轴度，减少刀具高速旋转时的径向跳动，提升钻孔的尺寸精度与孔壁光洁度。在实际应用场景中，这类刀具既可以搭配台钻、手电钻做现场维修、单件小批量的孔加工，也能够装夹在加工中心、数控钻床上做批量零件的孔系加工，针对不同的加工材料，只需要调整对应的主轴转速与进给量参数，就能够获得稳定的加工效果。

　　设计过程中，螺旋升角的取值经过多轮仿真验证，30度左右的螺旋升角既能够保证切屑顺利排出，也不会因为升角过大导致刃口强度下降，在加工塑性材料时切屑会顺着螺旋槽形成连续的带状排出，不会缠绕在刀体上，加工脆性材料时细碎的切屑也能够顺着槽型顺利流出孔外，不会在孔底残留造成二次切削。刀具的整体长度与刃长比例经过优化，在保证常见加工深度需求的前提下，尽可能缩短刀具的悬伸长度，提升刀体的刚性，减少加工过程中的振刀问题，装夹段的长度设计也充分考虑了常规夹头的装夹深度，既不会因为装夹段过短导致装夹不稳，也不会因为装夹段过长浪费刀具材料。

　　从安装边界来看，直柄结构的装夹不需要额外的配套套具，只要夹头的夹持范围覆盖柄部直径就可以直接装夹使用，扁尾的尺寸与标准刀柄的传动槽匹配，不需要额外做结构修改就能够适配快换刀柄系统，在自动化生产线的快换场景下也能够直接使用，不需要额外定制转接结构。刃部与柄部的同轴度公差控制在0.02mm以内，能够保证刀具装夹后旋转时的跳动量控制在合理范围内，既能够提升加工孔的位置精度，也能够减少刃口的不均匀磨损，延长刀具的单次修磨周期。在日常的设备维护、工装制作、零部件加工场景中，这类螺旋槽刀具是孔加工环节最常用的刃具之一，稳定的结构设计能够适配多种加工工况，不管是台式设备的低速大进给切削，还是数控设备的高速精密切削，都能够保持稳定的切削表现，槽型的表面光滑度设计也减少了切屑排出时的阻力，进一步降低切削过程中的切削热堆积，避免刃口因为高温出现过早退火磨损的问题。
