双缸往复式传动动力机构三维设计

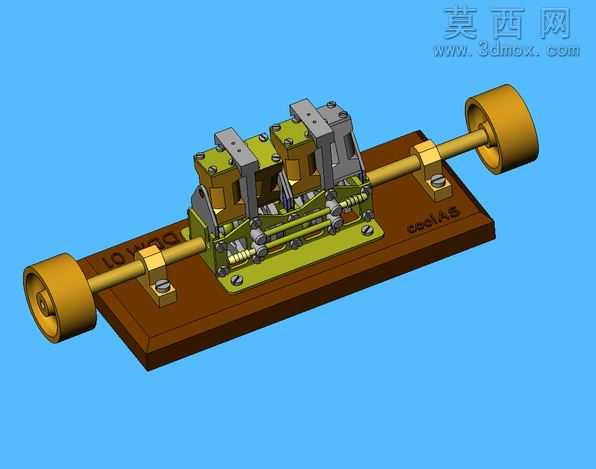

本作品为双缸往复式传动动力机构的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成所有单体零件的参数化建模，再按照实际装配约束关系完成整体装配，全程严格遵循机械设计的公差配合规范，保证各运动部件的干涉检查结果为零，可直接用于运动仿真验证。模型渲染阶段采用写实工业材质表现方案，安装底座赋予深棕色酚醛树脂材质，还原绝缘基座的哑光厚重质感；缸体结构件分别赋予橄榄绿氧化涂层金属与银灰色冷轧钢材质，区分不同功能的金属构件，表面添加轻微的使用磨损纹理提升真实感；传动长轴与两端轮体采用黄铜材质表现，还原早期动力演示装置的金属色泽，同时对螺栓、弹簧、铰接销轴等标准件单独赋予对应材质，弹簧添加金属拉丝纹理，紧固件添加镀锌钝化的表面质感。结构设计上，该机构完整还原了双缸交替驱动的动力传递逻辑：两个对称布置的缸体组件通过内部的活塞连杆结构，将往复直线运动转化为长轴的旋转运动，长轴通过带座轴承固定在绝缘底板上，两端的轮体作为动力输出与惯性储能部件，缸体侧面布置的接线端子与电磁驱动组件清晰可见，铰接部位的销轴、复位弹簧、限位结构均做了1:1还原，所有可动部件均保留了正确的运动自由度，可直接添加运动马达完成往复驱动到旋转输出的全过程仿真。设计思路上，该模型以直观展示类似引擎的动力转换机制为核心，没有做过度的结构简化，哪怕是底板上的刻印标识、紧固件的防滑槽、弹簧的节距细节都做了精准还原，既可以作为机械原理教学的演示模型，也可以作为小型动力装置的结构参考方案，整体建模逻辑严谨，材质搭配贴合工业实物，结构层级清晰，可编辑性强，能够满足不同场景下的使用需求。
