摄像头虹膜光圈调节机构三维设计

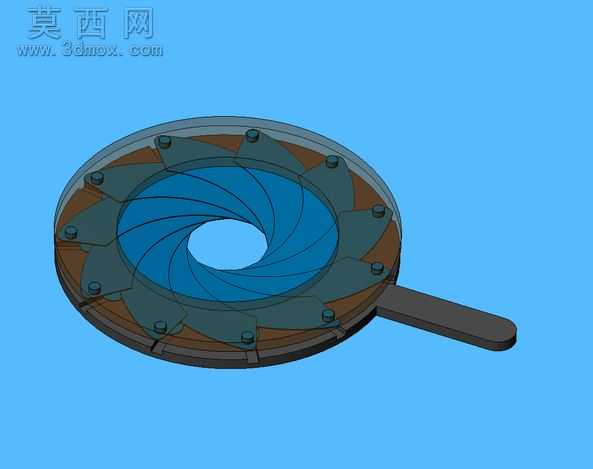

本作品为摄像头配套的虹膜式光圈调节机构三维设计，采用参数化建模方式完成整体结构搭建，完整还原了机械光圈的核心运作逻辑。建模过程中首先完成环形基座的结构绘制，基座上均匀排布多组定位轴孔，用于固定光圈叶片的旋转支点，每一个轴孔的位置精度都经过反复校核，确保叶片转动时不会出现卡滞或错位问题。光圈叶片采用薄型片状结构设计，每片叶片的轮廓曲线经过特殊优化，多片叶片叠加后可在中心形成连续可变的圆形通光孔，叶片边缘做了微小的倒角处理，既避免叶片转动时互相刮蹭，也能保证通光孔边缘的规整度，减少通光时的衍射杂光。驱动拨杆与叶片联动环做了一体化结构设计，拨杆延伸出基座外侧，拨动拨杆时即可带动联动环转动，进而驱动所有叶片同步绕各自支点旋转，实现通光孔径的连续无级调节，从最大通光口径到完全闭合的整个行程中，各叶片的运动轨迹经过运动仿真验证，全程无干涉、无死点，调节手感顺滑连贯。材质渲染方面，基座部分采用哑光深棕金属材质，模拟传统镜头光圈的金属加工质感，表面添加细微的车削纹理提升真实感；叶片部分采用半透明深蓝色磨砂材质，模拟光学遮光薄片的半透遮光特性，在渲染光线下可呈现出叶片叠层的通透层次感；固定螺丝采用亮面金属材质，与哑光基座形成质感对比，突出结构的装配细节；驱动拨杆做了哑光黑的防滑质感处理，还原手动调节部件的实用触感。设计过程中重点考量了机构的紧凑性，整体结构厚度控制在极小范围内，可直接嵌入小型摄像头的镜头模组中，同时兼顾了零件的加工可行性，所有零件均采用常规机加工或冲压工艺即可生产，无需特殊工艺，装配逻辑简单，仅需将叶片依次卡入定位轴、扣合联动环、锁紧上下盖板即可完成组装，后期维护也十分便捷。该结构不仅可用于普通电脑摄像头，也可经过尺寸缩放适配监控镜头、工业相机、小型摄影镜头等多种光学设备的光圈调节需求，完整还原了机械虹膜光圈的经典机械原理，结构精巧，运动逻辑清晰。
