气动空气调节器调压过滤装置

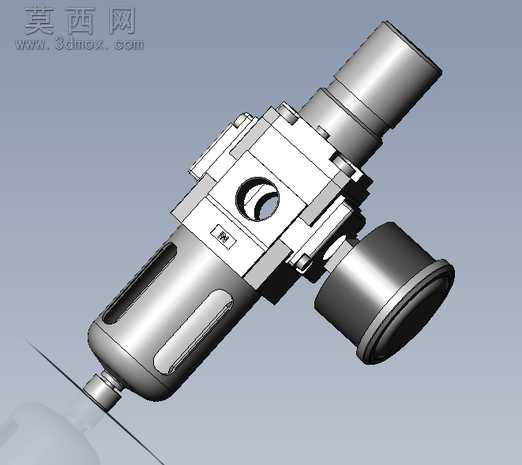

本模型为气动系统配套的空气调节装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循气动元件的通用设计规范，对各功能模块的尺寸比例、装配间隙进行了精准还原。模型整体分为三大功能区段：上部为压力调节端，设置了带防滑纹理的调节旋钮结构，建模时通过拉伸切除、阵列特征完成旋钮表面的防滑槽设计，同时还原了内部调压弹簧腔的腔体结构，预留了压力反馈的气流通孔；中部为主体阀块，集成了压力检测接口、气流换向通道，建模时对阀体的安装定位孔、密封槽结构做了细节刻画，密封槽的尺寸按照气动元件通用O型圈规格设计，保证虚拟装配时的密封结构合理性；下部为过滤储水杯，采用透明材质模拟杯体结构，渲染时调整了材质的透明度与折射参数，可直观展示内部的过滤芯安装位与积水存储区域，杯体底部设置了手动排水阀结构，通过旋转特征完成排水阀的旋钮与阀芯结构建模。侧部安装的压力表模块，建模时还原了压力表的表盘刻度轮廓、连接螺纹结构，与主体阀块的接口采用标准气动管螺纹参数匹配。整体装配过程采用自底向上的建模思路，先完成单个零件的特征建模，再通过同轴、面重合等装配约束完成整体组装，各活动部件预留了合理的运动间隙，可模拟调压旋钮旋转、排水阀启闭的动作过程。渲染阶段采用金属材质模拟阀体与金属接头的质感，对金属表面做了轻微的磨砂粗糙度调整，还原工业气动元件的真实表面质感，透明杯体部分添加了轻微的环境反射效果，提升模型的视觉真实度。该装置主要用于气动系统前端，完成压缩空气的过滤、压力调节与稳压输出，建模时充分考虑了气动元件的流道设计逻辑，内部气流通道的走向符合实际气动元件的气路排布，可作为气动系统设计、元件选型参考的三维数字化模型，也可用于气动回路教学演示的可视化素材。
