单相异步电动马达SolidWorks三维设计模型

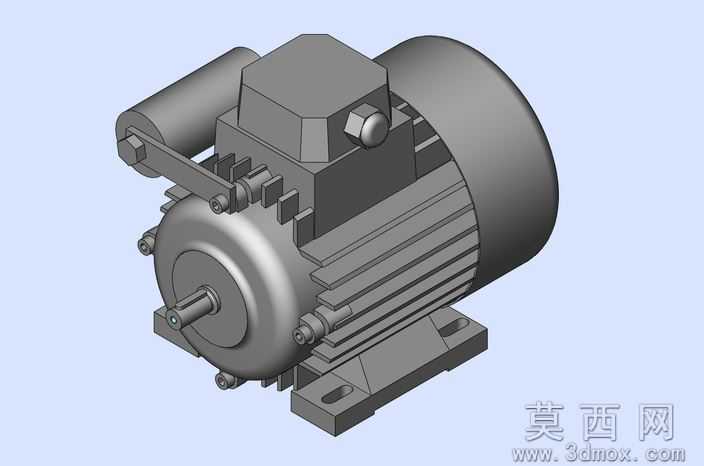

本模型为单相异步电动马达的完整SolidWorks三维设计成果，建模流程遵循从核心到外围的机械设计逻辑：首先以输出轴为基准完成转子轴系的参数化绘制，通过旋转凸台命令生成阶梯轴主体，对轴伸端的键槽、轴承配合位进行精准的切除拉伸特征构建，保证轴段公差配合的设计合理性；随后完成定子铁芯与绕组的简化建模，通过阵列命令生成定子外壳的散热筋结构，还原电机壳体的散热设计特征；接着依次构建端盖、接线盒、启动电容、安装底座等附属部件，所有部件通过同轴心、重合等标准配合完成总装配，全程通过方程式驱动关键尺寸，保证各部件装配无干涉。

参数设计层面严格参照单相异步电机的通用工业标准：设定中心高为80mm，轴伸直径19mm，安装底座孔距为100mm×125mm，整机长度210mm、机壳外径130mm，启动电容容量匹配1.5kW功率等级的设计要求，所有安装尺寸符合JB/T 10391标准的尺寸规范，可直接导出工程图用于生产参考。

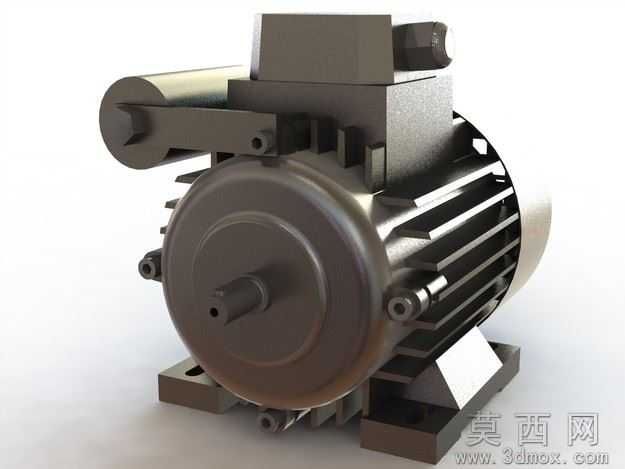

渲染材质环节对不同部件匹配对应工业材质属性：机壳与端盖赋予铸铁哑光金属材质，散热筋做细微的粗糙质感处理还原铸件表面特征，输出轴赋予45号钢抛光金属材质，安装底座做喷塑深灰质感处理，接线盒与启动电容外壳赋予工程塑料材质，渲染时添加环境光遮蔽效果，清晰呈现各部件的结构层次与装配关系。

结构原理上完整还原单相电容启动异步电机的结构逻辑：前端盖通过轴承支撑输出轴，转子与定子间保留均匀气隙，顶部的启动电容通过离心开关与副绕组连接，实现电机启动时的相位差提供启动转矩，接线盒预留电源接线端子结构，底座的长条形安装孔可适配不同安装位置的微调需求，所有外部紧固螺栓、吊环等细节均完整建模，还原真实电机的结构组成。

软件兼容方面，模型为SolidWorks原生格式，支持SolidWorks2016及以上版本直接打开编辑，可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，也可导出3D PDF格式用于非设计人员的结构查看，模型无外部参考、无特征错误，所有特征可编辑修改。

研发教学应用层面，该模型可作为液压与气动系统动力元件的教学演示素材，帮助学习者理解单相电机的结构组成与装配关系，也可作为小型机械设备研发时的动力元件选型参考，直接装配入风机、小型机床、输送设备等整机模型中，缩短整机研发的建模周期，同时也可用于电机维修培训的结构拆解演示，辅助维修人员熟悉电机的部件组成与装配顺序。
