壁挂式工业电动控制箱结构设计

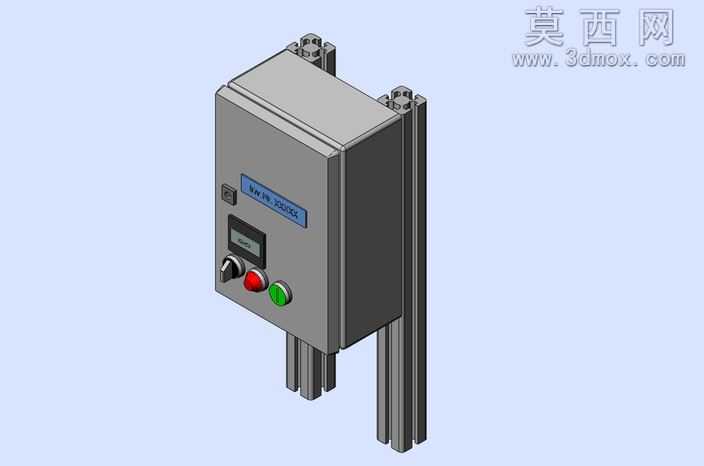

本作品为壁挂式工业电动控制箱三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，从结构合理性、工业实用性角度出发完成整体方案搭建。建模初期先梳理电控箱的功能需求与安装场景，确定壁挂式安装的整体布局，将箱体拆分为主壳体、箱门、安装导轨、操作元件、密封结构几个独立模块分别建模，保证各部件装配关系清晰，可直接导出工程图用于生产加工参考。材质渲染阶段，针对不同部件匹配对应工业材质：主壳体采用冷轧钢板喷塑的哑光灰材质，还原工业电控箱的真实质感，表面添加细微的磨砂纹理避免渲染效果过于塑料化；操作按钮分别设置红色急停按钮的亮面红塑料材质、绿色启动按钮的半透绿材质，旋钮开关采用黑色哑光工程塑料搭配金属嵌件的材质表现，箱体上的标识标签采用覆膜贴纸的半光泽质感，背部安装导轨采用镀锌钢材的金属哑光材质，各部件材质区分明确，渲染后可清晰识别不同功能区域。结构设计上，箱体采用折边扣合结构，箱门与主壳体通过侧边合页结构实现开合，边缘预留密封胶条安装槽位，满足工业场景的防尘防护需求；箱体背部设计C型导轨安装结构，可直接卡接在标准工业安装导轨上，无需额外打孔固定，适配常规工业电控安装场景；箱门正面布局遵循人机工程原则，将高频操作的启停按钮、急停按钮、调节旋钮设置在人手易触及的高度区域，显示模块设置在视平线对应位置，方便操作人员快速读取设备运行参数；箱体内部预留充足的元器件安装空间，可容纳接触器、继电器、接线端子等常规电控元件，走线槽位在建模阶段同步预留，保证实际装配时线路排布规整。设计过程中对各安装孔位、配合公差做了参数化约束，修改整体尺寸时可同步更新所有关联部件，方便后续根据不同电控需求调整箱体规格，所有圆角、折边工艺均参考实际钣金加工工艺设置，避免出现无法落地的工艺死角，模型装配完成后做了全局干涉检查，确认各活动部件无运动干涉，静态部件配合间隙符合钣金加工的常规公差要求。
