手推式小型水稻插秧作业设备结构设计

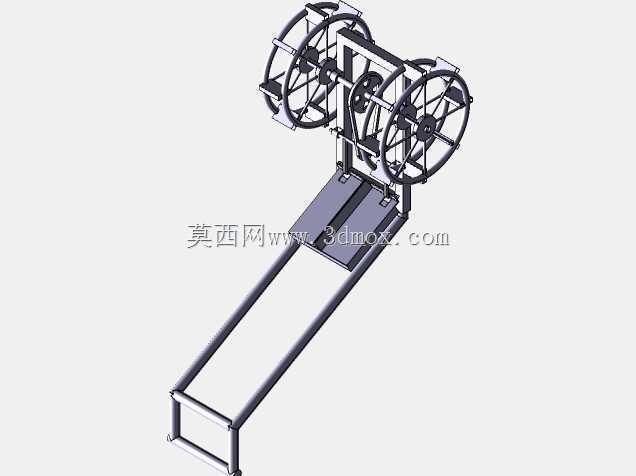

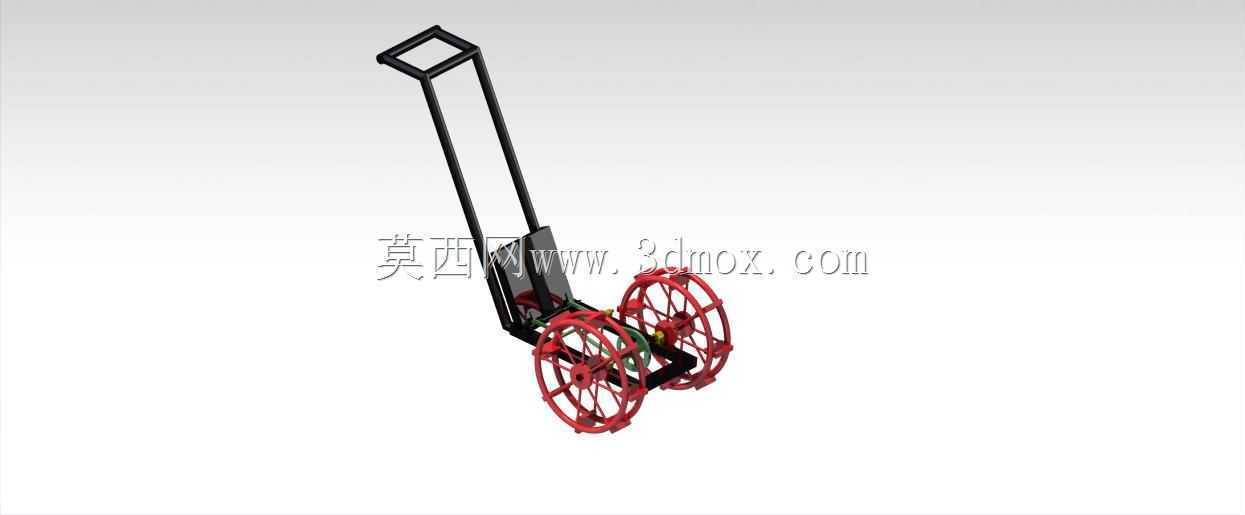

　　这款手推式插秧作业设备，主要面向南方丘陵地带零散水田、山地梯田这类大型农机无法进入的作业场景，适配小农户、家庭农场的小面积水稻种植需求，解决传统人工插秧弯腰劳作强度大、株距不均、作业效率低的痛点。从结构设计逻辑来看，整机采用轻量化框架布局，操作扶手采用倾斜上延的方管焊接结构，扶手顶端设置方形握持框，适配不同身高操作人员的握持习惯，作业时操作人员无需大幅弯腰，仅需握持扶手向前推行即可完成插秧动作，扶手与主机架的连接角度经过反复校核，保证推行时施力方向与设备前进方向一致，减少操作人员的侧向施力负担。行走部分采用两个大直径镂空轮结构，轮体边缘设置多组径向支撑筋，轮面采用镂空设计一方面能够降低整机自重，另一方面在水田作业时可以减少泥层粘附，

　　避免轮体裹泥导致行走阻力增大，轮体的直径选型充分考虑水田泥层深度，保证轮体下半部分嵌入泥层时不会出现托底、打滑的情况，两个行走轮对称布置在主机架两侧，轮距匹配常规水稻种植的行距要求，推行时轮体刚好处于已插秧苗的行间空隙，不会碾压已栽种的秧苗。核心插秧执行机构布置在两轮之间的机架下部，采用分插轮联动结构，随着行走轮的转动，通过链传动机构将动力传递至插秧执行端，无需额外配置动力源，完全依靠人力推行的动力完成取秧、插秧的整套动作，这种纯机械联动的设计大幅降低了设备的制造成本与后期维护难度，没有复杂的电控、液压元件，农户日常使用时仅需对传动链条、转动铰接点做简单润滑即可，适配农村地区的维修保养条件。机架整体采用薄壁方管焊接成型，

　　在保证结构强度的前提下尽可能压缩整机重量，方便农户在田块之间转移，尤其是梯田区域需要人工抬运设备转场时，轻量化的结构能够大幅降低转场负担。从安装边界来看，整机的横向宽度控制在两个行走轮的外侧尺寸范围内，纵向长度从扶手最顶端到插秧机构最前端的尺寸经过优化，保证在小块田块边角位置作业时，能够灵活转向，不会因为机身过长无法靠近田埂位置，减少边角区域需要人工补秧的工作量。设备的插秧深度可以通过调整插秧执行机构与机架的相对安装高度来适配不同泥层深度的水田，针对烂泥层较深的冬水田，可以适当抬高插秧机构的安装位置，避免秧苗插得过深出现闷苗情况；针对泥层较硬的浅水田，可以下调安装位置，保证秧苗根部能够插入泥层足够深度，避免出现浮苗、倒苗的问题。

　　株距的控制通过传动系统的传动比匹配来实现，行走轮转动固定圈数时，插秧机构完成固定次数的插秧动作，保证每穴秧苗的株距均匀一致，相较于人工插秧的株距参差不齐，这种固定传动比的结构能够保证田间通风透光性一致，后期水稻生长时的水肥吸收更加均匀，减少病虫害的发生概率。在结构细节设计上，所有转动铰接位置都采用了简易的密封结构，避免水田中的泥水进入铰接缝隙造成部件磨损，延长设备的使用寿命；秧苗放置区域的结构设计适配常规的毯状秧苗，取秧位置的间隙经过反复调整，既能够保证每次取秧的秧苗数量均匀，不会出现一穴多苗或缺苗的情况，又不会对秧苗茎秆造成过度损伤，提高秧苗的移栽成活率。整机没有突出的尖锐棱角，所有方管端部都做了磨平处理，避免作业过程中剐蹭操作人员或者刮破秧苗。这种小型手推式插秧设备，填补了大型高速插秧机无法覆盖的小面积水田作业空白，相较于纯人工插秧，作业效率能够提升3-4倍，同时能够保证插秧的农艺要求，不需要操作人员具备熟练的插秧技巧，仅需简单熟悉推行操作即可完成标准化的插秧作业，非常适合小农户的生产需求。
