圆柱面网纹滚花防滑握持结构件

　　日常做手动调节类工装、小型手持操作机构的结构设计时，滚花结构是绕不开的细节设计点，这次的圆柱面网纹滚花件，就是针对手动旋拧、握持操作场景做的结构设计。先从实际应用场景说起，这类带滚花的圆柱件，常见于各类需要手动微调的机械操作端，比如小型调压阀的调节旋钮、工装夹具的锁紧捏手、电子设备的手动调节端、手动工具的握持段，甚至部分需要防滑插拔的连接套外壁，都会用到这类滚花结构，核心作用就是在人手操作时增大接触面的摩擦力，避免操作时打滑，尤其是手上沾有少量切削液、润滑油的车间操作场景，光滑圆柱面很容易出现旋拧发力不足、握持滑脱的问题，滚花的凹凸纹理刚好能嵌入指腹的皮肤纹理，把滑动摩擦转化为更大的咬合摩擦力，不需要额外做包胶、套防滑套就能满足操作力需求。

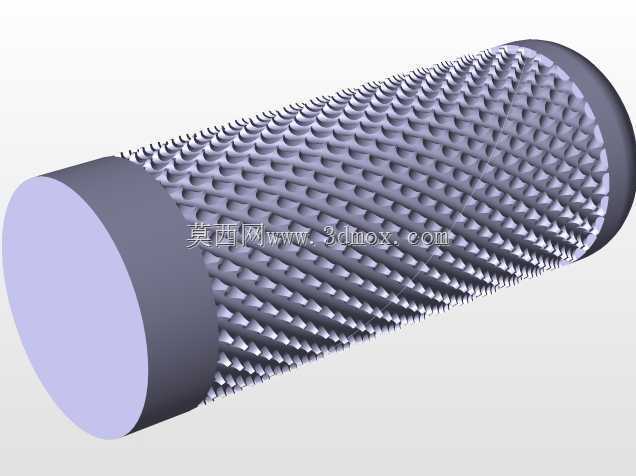

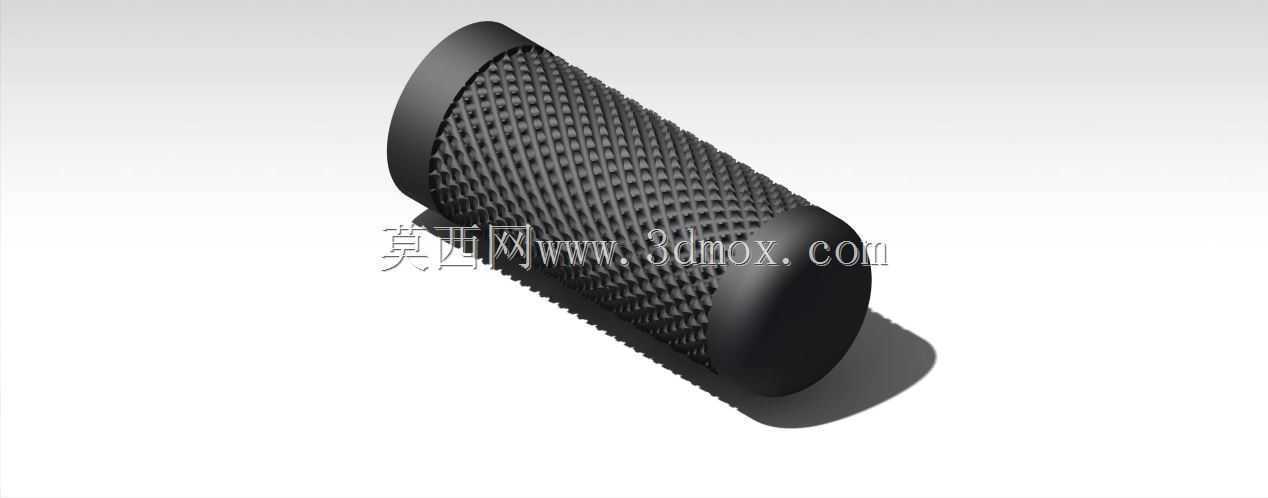

　　从设计思路上看，这次的网纹滚花采用的是交叉滚压成型的菱形网纹，相比直纹滚花，网纹的防滑方向性更弱，不管是顺时针旋拧、逆时针旋拧还是轴向插拔施力，都能提供均匀的摩擦阻力，不会出现直纹滚花在轴向施力时防滑力不足的问题。设计时首先要考虑的是滚花的加工工艺适配性，这类滚花结构一般是在车床上用滚花刀滚压成型，所以滚花段的直径要和滚花刀的模数匹配，避免出现滚压乱纹、纹理深浅不一的问题，同时滚花段的两端都做了光滑的圆角过渡段，一方面是滚压加工时给滚花刀留出进刀和退刀的余量，避免滚花刀直接撞在工件台阶上崩刀，另一方面光滑的端部圆弧也能避免尖锐的棱边划伤操作人员的手部，毕竟这类零件是需要人手直接接触操作的，锐边倒钝是必须满足的安全设计要求。

　　再说到尺寸与安装边界的考量，这类滚花件的整体直径不能设计得过大，否则会占用过多的安装空间，也不能过细，过细的话人手握持时的接触面积不足，防滑效果会打折扣，一般根据操作力的大小，直径设计在10mm到30mm区间适配不同场景，这次的结构滚花段长度占整体长度的七成左右，刚好能满足成年人两到三根手指捏持的接触长度，两端的光滑圆柱段可以作为安装定位轴颈，和对应的安装孔做间隙配合或者过渡配合，端部可以设计成卡簧槽、螺纹孔或者扁位，用来和内部的调节轴、锁紧杆做周向固定，避免操作时滚花套和内部芯轴出现相对转动，导致操作力无法传递。

　　从功能特性上看，金属材质的滚花结构相比橡胶防滑套，耐磨损性能更好，在车间有油污、金属碎屑的环境里，不会出现橡胶老化、被碎屑扎破的问题，清洁起来也更方便，只需要用抹布擦拭就能去除表面的油污和碎屑，长期使用也不会出现防滑性能下降的问题。设计时还要注意滚花的纹理深度，纹理过深容易积攒油污和金属碎屑，清理难度大，还可能在操作时硌手，长时间操作会让操作人员手部不适；纹理过浅则防滑效果不足，达不到增大摩擦力的设计目的，一般纹理深度控制在0.3mm到0.8mm之间，根据零件直径大小调整，直径越大的零件滚花纹理可以适当做深一点，直径小的零件纹理做浅一些，兼顾防滑性能和操作舒适度。另外滚花的纹理间距也要匹配加工工艺，间距过小滚压时需要的滚压力更大，容易导致工件变形，尤其是薄壁类的滚花套，滚压力过大会把薄壁压变形，导致内孔尺寸超差，无法和内部芯轴装配；间距过大则单位面积内的咬合点太少，防滑效果不足，所以设计时要根据零件的壁厚、材质调整滚花的模数，钢件可以选稍大的模数，铝合金、铜类的软质材质可以选稍小的模数，避免滚压时工件变形。

　　在实际装配场景里，这类滚花件的安装方式比较灵活，如果是作为调节旋钮使用，可以在内部加工出D型孔或者方孔，和对应的调节轴直接配合，靠型面传递扭矩，不需要额外的紧固件；如果是作为握持套使用，可以在端部加工出螺纹，和对应的杆件拧紧固定，或者用紧定螺钉从侧面锁紧，安装拆卸都很方便。另外这类滚花结构除了防滑的功能，在部分场景里也能起到视觉标识的作用，网纹的凹凸纹理和光滑的圆柱面形成明显的视觉差，操作人员能快速识别出需要手动操作的部位，避免误操作其他光滑的结构段，在设备的人机交互设计里，这种纹理差异也是很重要的操作提示元素，不需要额外贴标识就能让操作人员快速找到操作位。做这类结构的三维建模时，要注意滚花纹理的建模精度，既要还原出网纹的交叉结构，也要注意两端过渡段的圆角处理，避免出现尖锐的几何边，同时要预留出加工的工艺余量，保证建模尺寸和实际加工后的尺寸匹配，不会出现装配干涉的问题。
