乘用车车身承载地板冲压结构设计

做车身结构设计快八年，经手的地板类构件少说也有二十多套，这套乘用车地板的结构逻辑其实很贴合当下家用车型的平台化开发思路。先从实际装车场景说，这类地板属于白车身下部核心承载件，安装位置介于前围挡板与后座椅横梁之间，上方直接铺设地毯、承载驾乘人员脚部与座椅安装载荷，下方要预留排气系统、燃油管路、驻车制动拉线的走形空间，两侧和门槛梁内板通过点焊连接，前后端分别对接前地板横梁与中通道加强板，是整个乘员舱下部承载框架的核心组成部分。

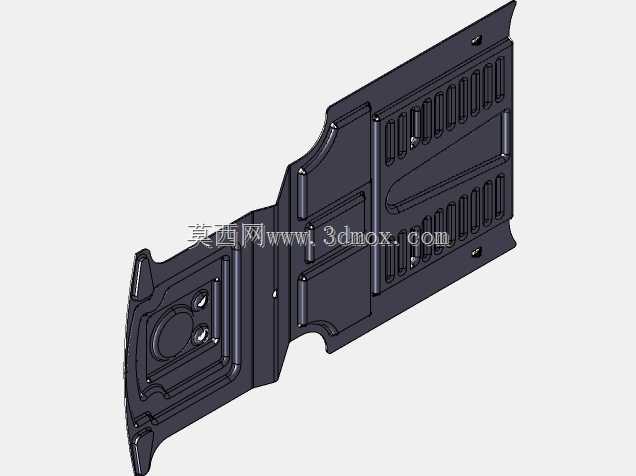

从功能特性上拆解，这个构件首先要满足静态承载要求，日常使用中驾乘人员的脚部踩踏载荷、座椅传递的乘员体重、后排放置物品的重压，都要通过地板本体分散到两侧门槛和前后横梁上，所以你能看到模型表面分布了多组纵向加强筋，这些筋条不是随便排布的，筋的走向完全和载荷传递路径重合，从座椅安装点位置一直延伸到两侧连接边，能把集中载荷快速打散，避免局部出现应力集中导致的钣金开裂。其次是NVH性能要求，地板表面的凹凸结构除了加强刚性，还能打散行驶中传入车内的路噪共振频率，避免大面积平整钣金容易出现的低频轰鸣问题，部分凹槽结构还能预留阻尼胶板的粘贴位置，后期生产时贴装阻尼垫后能进一步阻隔路面和底盘传递的振动。

设计思路上，这个零件完全是冲压工艺导向的，整体采用不等厚的高强度钢板冲压成型，翻边高度控制在12mm以内，避免冲压过程中出现起皱问题，所有转角位置都做了R3以上的圆角过渡，既减少冲压时的应力开裂风险，也能避免后期装车时锐角割破线束或者防腐涂层。你看模型左侧的圆形凹陷结构，那是专门预留的脚部休息区放置位，凹陷深度刚好匹配普通乘用车地毯的压缩厚度，铺完地毯后能保证脚部放置面平整，不会出现凸起硌脚的问题。中间区域的长条形凹槽，一方面是作为加强结构提升整体抗弯模量，另一方面是预留了后排空调出风口的走管空间，不用额外在地板上焊接支架固定风管，减少了零件数量和焊接工序。

再说到安装边界和尺寸控制，这类地板的整体宽度一般和车身门槛内板的间距匹配，控制在1200mm到1400mm之间，长度根据车型轴距调整，常规紧凑级车型的前地板长度在800mm左右，零件周圈的焊接边宽度统一控制在15mm，保证点焊时焊钳有足够的操作空间，焊接点间距按照100mm均匀排布，连接强度能满足侧面碰撞时的力传递要求。零件上的所有安装孔位都做了翻边处理，既提升孔位的刚性，也能在安装线束卡扣、地毯固定扣时保证连接牢靠，不会因为长期振动出现卡扣脱落的问题。地板下部的凸起结构高度经过严格校核，和下方排气系统的热端保持至少25mm的安全间隙，避免行驶中排气高温烘烤地板导致钣金变形或者内饰异味。

实际工程验证阶段，这类零件还要通过多项台架测试，比如垂直刚度测试会在座椅安装点施加1000N的垂直载荷，要求变形量不超过2mm；疲劳测试要模拟20万公里使用周期内的交变载荷，不能出现裂纹；侧面碰撞工况下，地板要能把门槛受到的撞击力顺利传递到中通道和另一侧车身结构，保证乘员舱的生存空间不被侵入。很多新手做这类钣金件设计时容易犯的错误就是一味加筋提升刚性，忽略了冲压成型的可行性，要么筋条太深导致冲压开裂，要么圆角太小导致模具寿命过短，这个模型里的筋条深度都控制在8mm以内，拔模角度统一做了1.5度，完全符合量产冲压的工艺要求，不需要额外做整形工序，能有效降低生产成本。另外地板边缘的密封面平整度要求控制在0.5mm以内，保证和车身其他部件连接时涂胶均匀，不会出现漏水、进灰的问题，这些细节在三维模型里都能看到对应的结构处理，不是只做了外形的概念模型，是完全可以直接用于工艺评审和模具开发的成熟结构。
