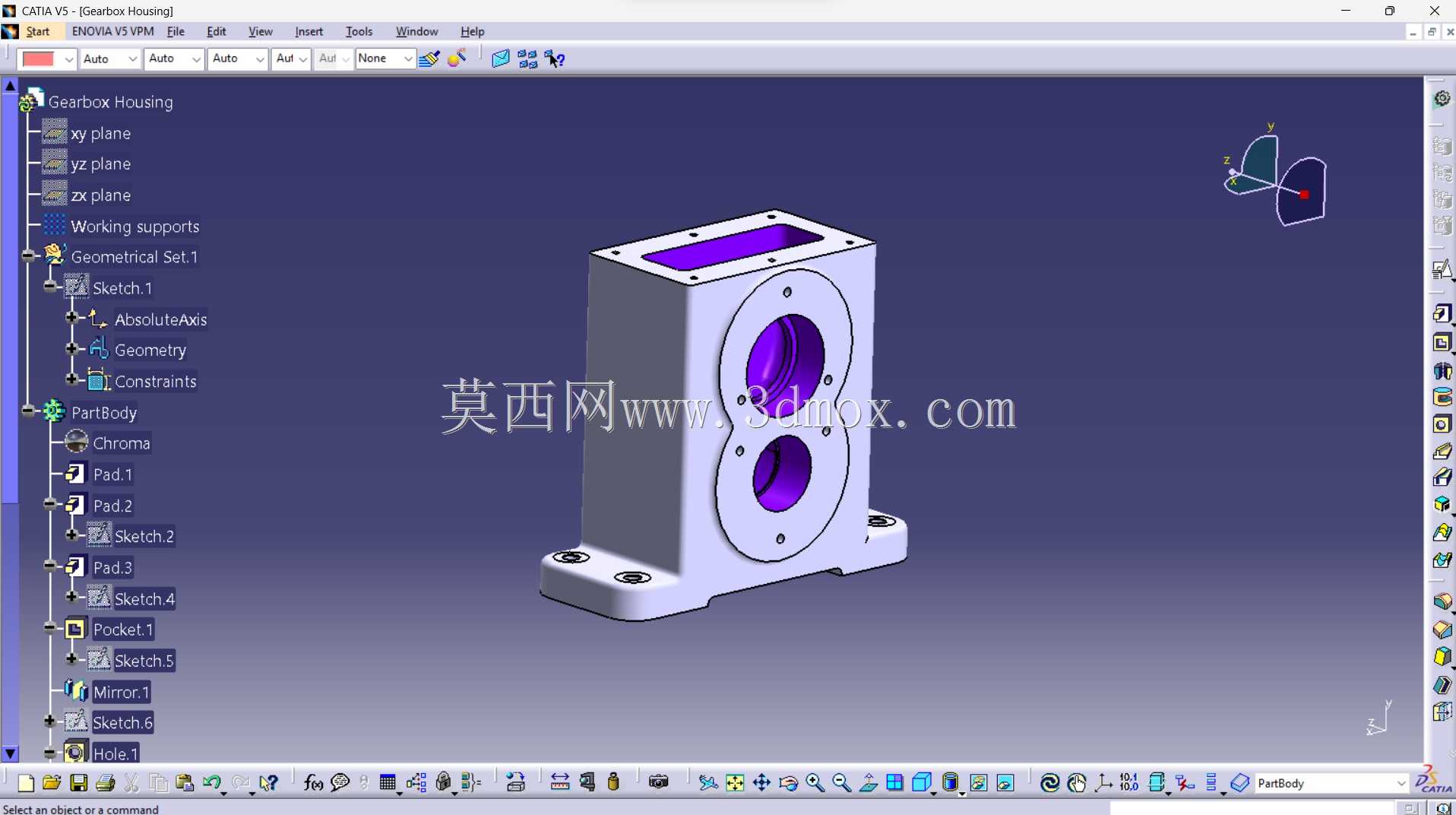

在动力传动系统的布局中,变速箱壳体承担着容纳齿轮传动组件、支撑轴系运转、隔绝外界杂质侵入、分散传动载荷的核心作用,其结构合理性直接决定整套变速机构的运行稳定性与服役寿命。这款壳体的设计从传动组件的排布边界出发,首先确定了内部腔体的空间尺寸:两个轴孔的中心距严格匹配对应档位齿轮组的啮合中心距,轴孔周边的环形凸台预留了轴承安装的配合面与定位台阶,凸台厚度经过载荷迭代计算,既保证轴承压装后的支撑刚度,也避免多余材料造成的重量冗余。

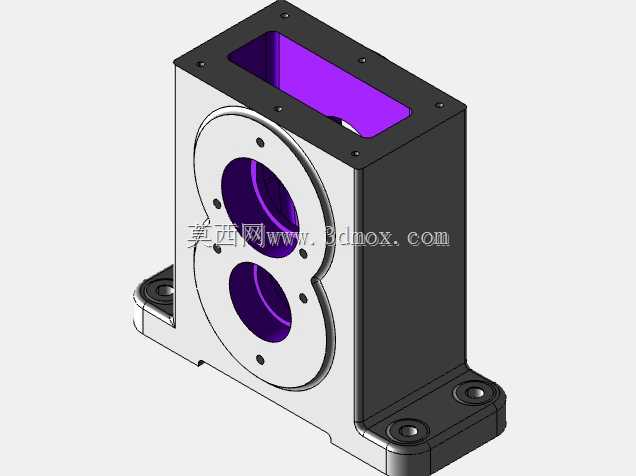

从安装适配维度看,壳体底部的两个带孔安装耳采用一体化铸造成型后机加工的工艺路线,安装孔的位置公差与对接安装面的平面度要求,完全适配常见的固定式动力单元安装基座,安装耳与主体箱体的过渡位置设置了渐变式加强筋,可抵消设备启停、负载突变时产生的冲击载荷,避免安装位置出现应力集中导致的开裂问题。壳体顶部的矩形开口为齿轮组件的装配预留了操作空间,开口周边的螺纹孔位均匀排布,可配合密封端盖实现腔体的封闭,防止润滑油泄漏与外界粉尘进入传动腔。

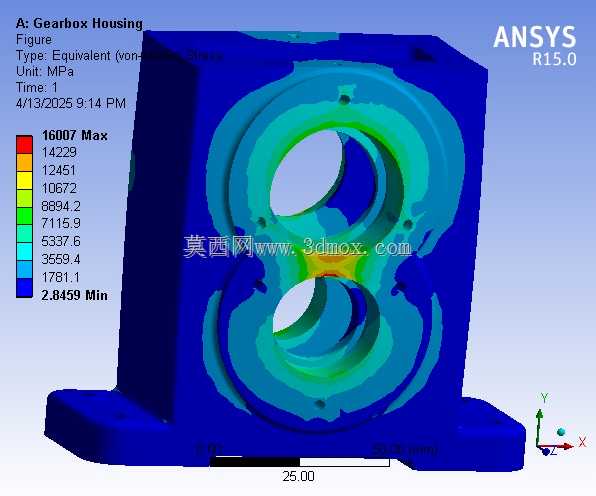

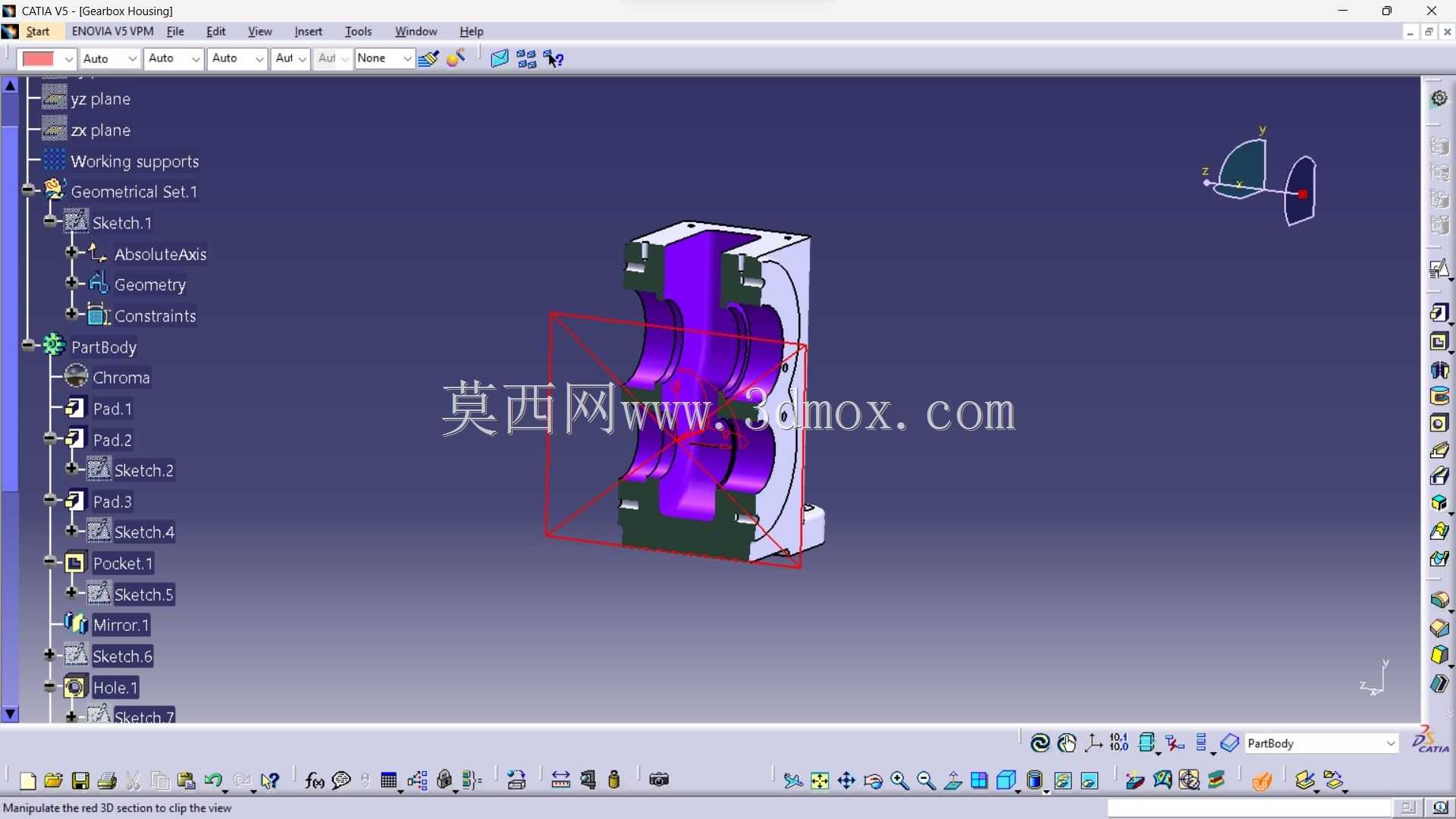

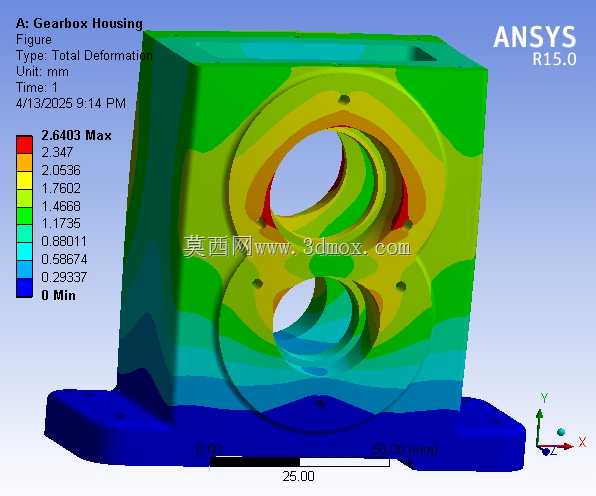

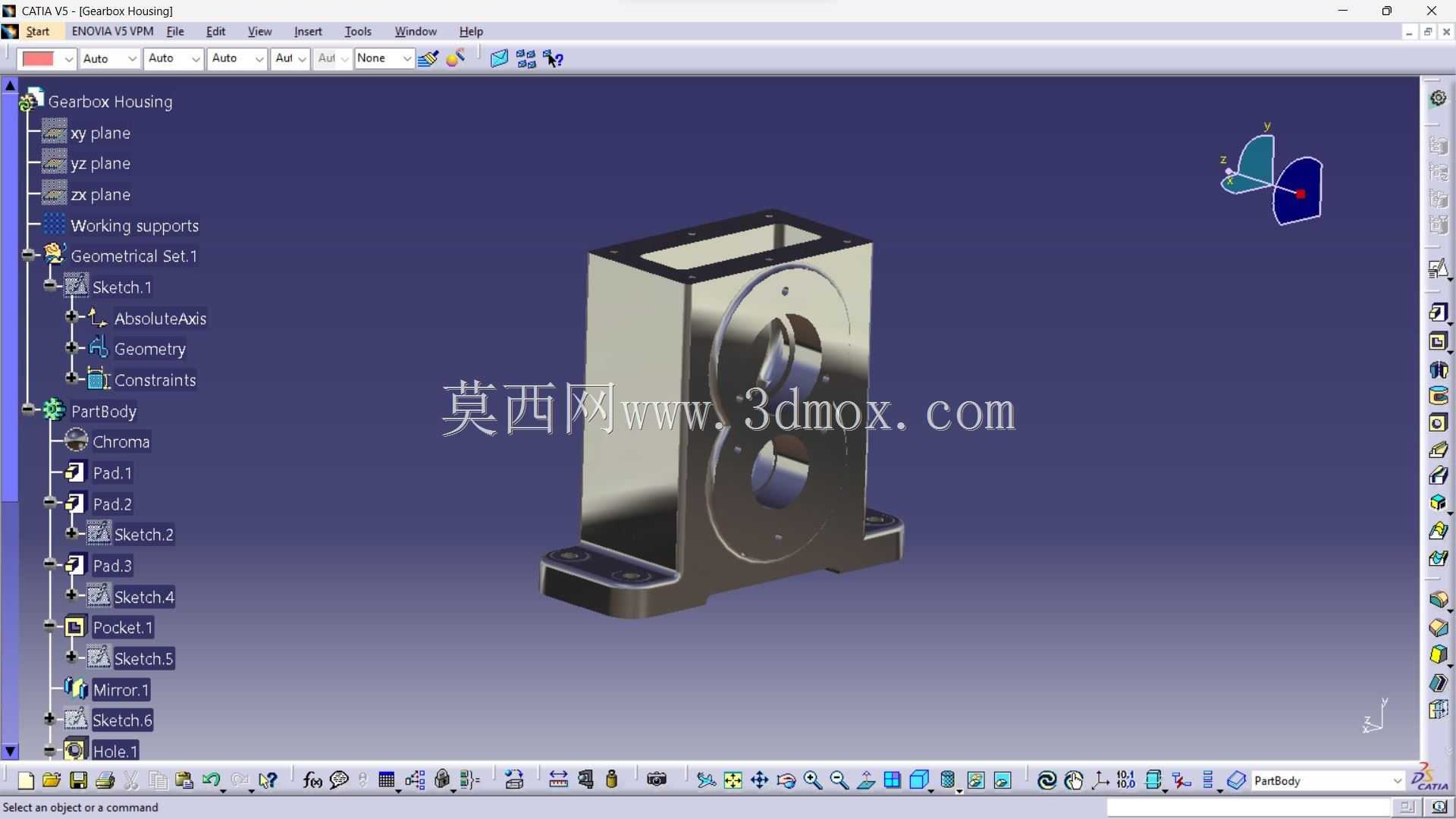

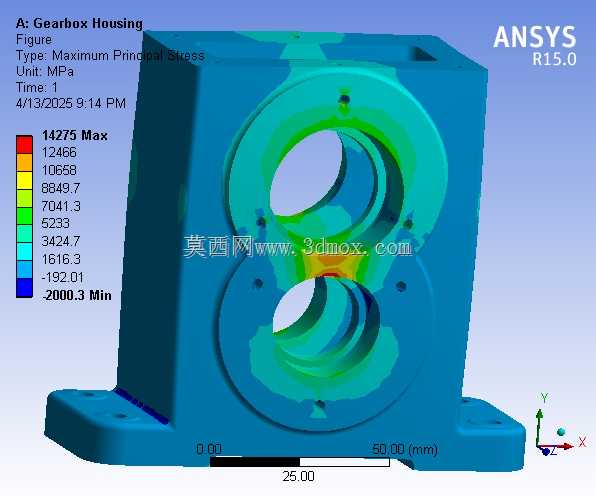

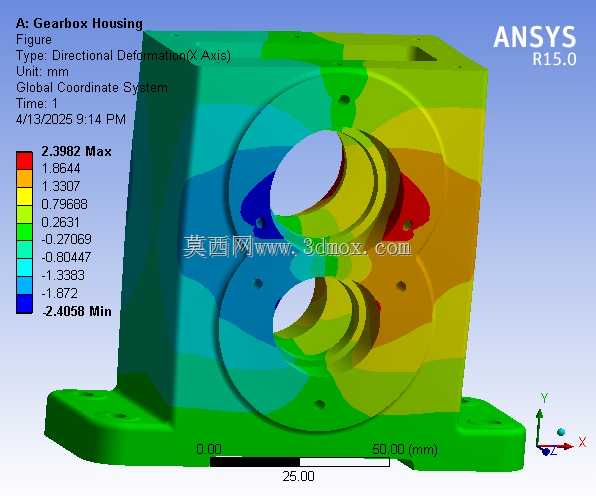

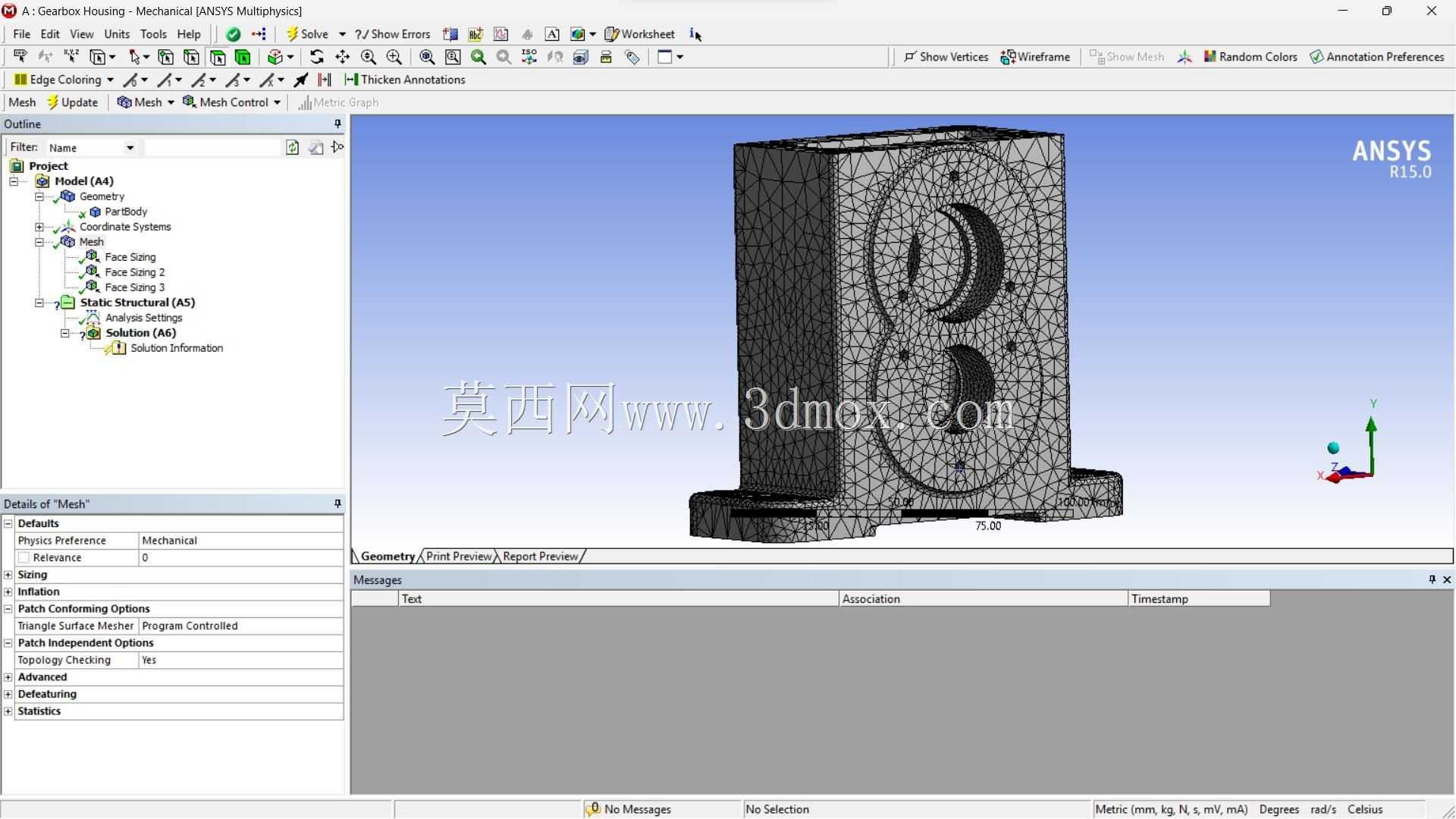

设计过程中采用参数化建模逻辑,将轴孔直径、中心距、壁厚、安装孔位等核心尺寸设置为可调整参数,可根据不同功率等级的传动需求快速调整模型尺寸,大幅缩短同系列产品的开发周期。针对高应力集中区域,也就是轴承安装位、安装耳过渡区、腔体拐角位置,在建模阶段就做了圆角过渡处理,后续通过网格细化划分开展静力学分析,逐一校核不同工况下的主应力分布、形变位移量与安全裕度,确保在额定负载、瞬时过载等不同场景下,壳体的形变量都控制在轴承配合允许的公差范围内,不会出现轴系卡滞、密封失效等问题。

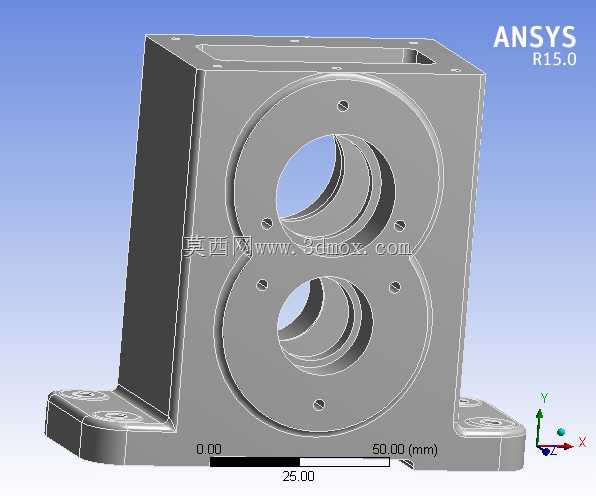

从结构功能分区来看,壳体侧壁的厚度经过多轮拓扑优化,在非承载区域做了适度的减薄处理,在承载路径上保留了足够的材料厚度,实现了结构刚度与整体重量的平衡。腔体内部的轮廓完全避让齿轮运转的最大回转半径,同时预留了润滑油的流动通道,可保证齿轮运转时润滑油能够顺利到达各个啮合面与轴承位置,实现充分润滑与散热。正面的8字形轴孔凸台不仅起到强化轴孔周边刚度的作用,其平整的外表面也可作为转速传感器、油封等附件的安装基准面,拓展壳体的适配场景。
在实际工程应用中,这类壳体可适配中小功率的固定式变速传动单元,广泛应用于工业输送设备、小型工程机械、农用作业装备的动力传输环节,其结构设计兼顾了铸造工艺性与机加工工艺性:所有拔模方向保持一致,无倒扣结构,适合砂型铸造批量生产;所有需要机加工的面都设置了合理的加工余量,装夹定位基准统一,可有效降低加工环节的装夹次数,提升生产效率。通过有限元分析提前预判结构薄弱点,也避免了传统设计中反复试制样机、反复修改模具的冗长流程,从设计端就控制了产品的开发成本与后期失效风险。
