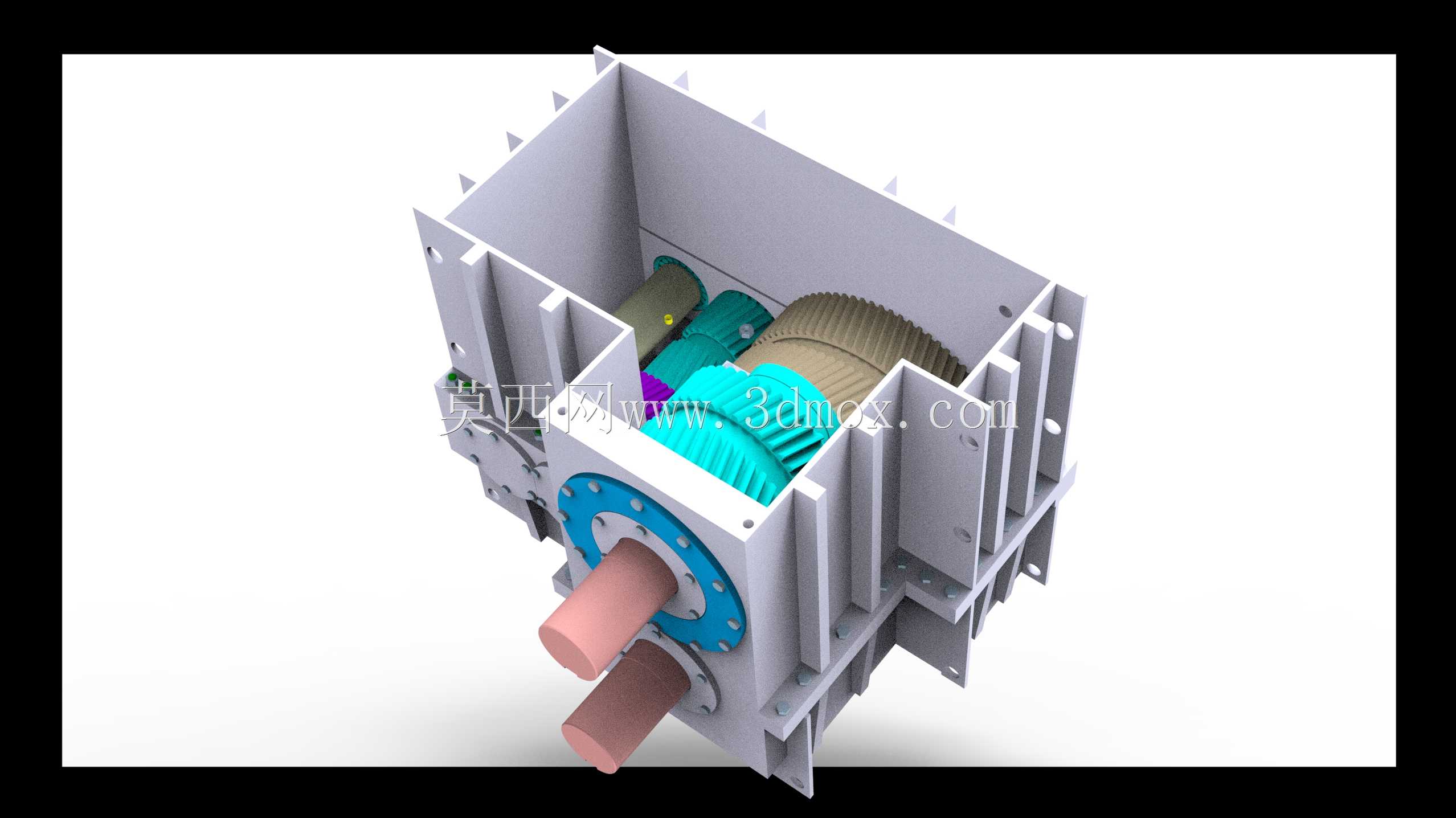

剖视展示内部齿轮啮合结构的变速箱

　　这款变速箱采用剖视结构建模，完整还原了内部多级齿轮传动的布局逻辑，在工业传动场景中，这类结构常被用于需要匹配不同转速扭矩输出的动力传输链路，比如输送线驱动单元、小型工程机械动力端、工业设备变速模块等场景，能够根据负载端的实际需求，通过不同齿数齿轮的啮合切换，调整输入轴到输出轴的转速与扭矩比值，满足不同工况下的动力输出要求。从设计思路来看，建模时优先保证了齿轮啮合的间隙合理性，各级齿轮的中心距严格按照模数、齿数计算得出，避免出现传动卡滞或侧隙过大的问题，箱体外侧的散热筋结构并非装饰性设计，实际生产中这类筋条能够增加箱体与空气的接触面积，带走齿轮高速啮合产生的热量，降低箱体内润滑油的工作温度，延长润滑介质与齿轮件的使用寿命。

　　箱体的安装边界设计上，底部预留了标准化的安装固定孔位，孔位间距匹配通用工业安装基座的尺寸规格，输入输出轴的伸出长度、轴径都参照通用传动件的配合公差设计，能够直接匹配标准联轴器、带轮等外接传动部件，不需要额外做转接结构的二次设计。从功能特性来看，内部不同颜色区分的齿轮组对应不同的传动档位，啮合区域的齿形做了精准建模，还原了渐开线齿形的轮廓，能够直观展示不同档位下的动力传递路径，箱体端盖的密封槽、连接螺栓孔位都做了完整还原，端盖与箱体的配合面做了贴合度校验，避免实际装配中出现密封不严导致的润滑油渗漏问题。

　　在实际选型参考中，这类结构的建模能够帮助设计人员快速核对传动比是否匹配工况需求，检查箱体内是否存在齿轮与箱体壁的干涉问题，尤其是输出轴双出轴的布局，能够同时为两个不同的负载端提供动力输出，适配需要同步驱动的设备场景。箱体的壁厚设计参照了铸造工艺的要求，不同部位的壁厚过渡均匀，避免出现铸造过程中因为壁厚差过大导致的缩孔、浇不足等缺陷，轴承安装位的台阶尺寸也做了精准还原，能够匹配标准滚动轴承的安装尺寸，保证轴系运转时的同轴度要求。内部的齿轮轴定位结构也做了完整呈现，轴用挡圈的安装槽、轴承的定位台阶都清晰可见，能够直观展示整个轴系的轴向定位逻辑，避免运转过程中出现轴系窜动的问题。

　　对于三维建模从业者来说，这个模型能够参考多级齿轮传动的布局方式，学习箱体类零件的结构设计逻辑，尤其是剖视结构的处理方式，能够在做方案展示时清晰呈现内部结构，不需要额外做爆炸图就能让非结构专业的人员看懂传动原理。在设备改造场景中，这类变速箱模型可以直接导入到整体设备的装配体中，核对安装空间是否足够，检查与周边部件是否存在干涉，减少现场安装时的尺寸匹配问题。齿轮的润滑方式采用油浴润滑的设计思路，箱体底部的储油腔深度经过测算，能够保证最低位的齿轮在运转时能够浸入润滑油中，通过齿轮转动带起润滑油，飞溅到各个啮合点位与轴承位置，实现整个传动系统的自润滑，不需要额外配置强制润滑系统，降低了整体结构的复杂度与维护成本。
