阀块配套15型电机安装固定支架结构

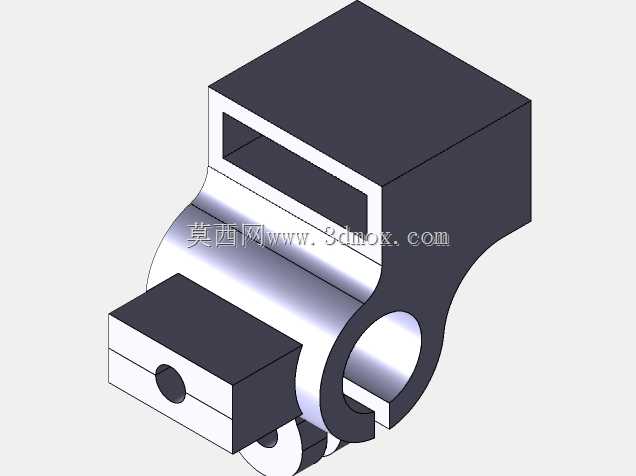

　　在液压阀组集成的工业控制回路里，这类配套电机的安装支架往往是容易被忽略但直接影响传动稳定性的核心构件，它的核心作用是给驱动阀块内部阀芯动作的微型驱动电机提供刚性安装基准，避免电机运行时的振动传递到阀块密封面造成密封件过早疲劳失效，同时也能保证电机输出轴和阀块内部传动副的同轴度公差控制在允许范围内。从结构形态来看，这个支架采用了一体化的块式设计，上部的方形腔体是用来容纳电机本体的安装位，腔体内部预留的矩形开口是给电机的接线端或者尾部编码器留出的走线与避让空间，腔体的内壁尺寸需要和所选电机的外径做过渡配合，公差带一般选H7/js6，既可以保证电机装入时不会出现卡滞，也能避免间隙过大导致电机运行时出现径向窜动。

　　下部的弧形抱夹结构是和阀块的圆形安装柱做配合的部位，抱夹的开口槽设计是为了安装时可以通过侧面的锁紧螺钉收紧抱夹内径，让支架和阀块的安装柱形成无间隙的抱紧配合，这种结构相比传统的法兰盘安装，不需要在阀块柱体上额外加工安装螺纹孔，能减少阀块本体的加工工序，同时也可以沿着柱体的轴向灵活调整支架的安装高度，适配不同长度规格的电机输出轴连接需求。侧面伸出的带孔凸台是用来安装锁紧螺钉的部位，凸台上的通孔和螺纹孔分别对应抱夹的两个夹紧端，当螺钉拧紧时，夹紧力会均匀作用在弧形抱夹的整个接触面上，不会出现局部应力集中导致抱夹断裂的问题。

　　在实际设计这类支架的时候，首先要确认的是所适配电机的外形安装尺寸，包括电机本体的外径、长度、输出轴的轴径和伸出长度，还有电机安装固定的螺钉孔位分布，这些参数直接决定了上部腔体的内部尺寸和端盖的固定孔位置；其次要匹配阀块上安装柱的外径尺寸，抱夹的内径在自由状态下要比安装柱外径大0.1到0.2毫米，方便安装时顺利套入，锁紧后的抱紧力需要能承受电机额定扭矩下的反作用力，不会出现支架相对于阀块转动的情况。安装边界方面，支架套入阀块安装柱后，上部腔体的轴线需要和阀块内部传动副的输入轴线保持同轴，同轴度公差要控制在0.05毫米以内，否则会导致电机输出轴承受额外的径向力，长时间运行会出现电机轴承磨损加快、输出轴断裂的问题；支架的轴向安装位置要保证电机输出轴插入阀块传动副的深度符合设计要求，插入过浅会导致传动啮合面积不足，传递扭矩时出现打滑，插入过深则会顶死传动副，造成电机堵转烧毁。

　　从材质选择的角度，这类支架一般选用6061铝合金做机加工，一方面铝合金的重量较轻，不会给阀块安装柱增加过多的额外负载，另一方面铝合金的切削性能好，加工后的表面粗糙度容易保证，同时也具备足够的结构强度，能承受电机运行时的振动和扭矩反力；如果是应用在高压、强振动的工况下，也可以选用45号钢做表面发黑处理，提升结构的刚性和抗疲劳性能。在实际的工业场景中，这类支架除了应用在液压阀块的电机安装上，经过尺寸调整后也可以用在气动控制阀组、小型自动化设备的驱动电机固定工位，只要是需要在圆柱型安装基体上固定小型驱动电机的场合，这种抱夹式加腔体容纳的结构都能适用，它相比分体式的安装支架，减少了零件数量，降低了装配时的调整难度，同时一体化的结构也具备更好的刚性，能有效提升驱动系统的运行稳定性。设计过程中还需要注意支架的壁厚选择，上部腔体的壁厚不能过薄，否则电机锁紧时会出现腔体变形，导致电机装夹不正；抱夹部位的壁厚也要均匀，避免锁紧时出现应力不均导致抱夹开裂，另外在腔体和抱夹的过渡位置要做圆角处理，减少应力集中，提升支架的抗疲劳寿命。
