刚性凸缘式法兰联轴器传动连接件

在工业传动系统的轴系连接场景里，法兰联轴器是应用极为广泛的刚性传动部件，常见于泵组、电机输出端、减速机输入输出轴这类对同轴度要求较高、需要传递大扭矩的工位，不少重载输送线、小型发电机组的轴系对接也会选用这类结构。这类连接件的核心作用是将两根分离的轴段沿轴向刚性锁合，在运转过程中同步传递旋转扭矩与运动，不存在相对滑移的余量，因此对安装时的两轴对中精度有明确要求。

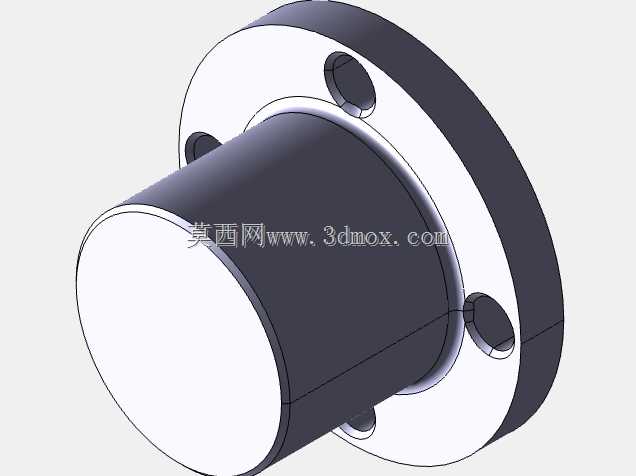

从结构设计逻辑来看，该款法兰联轴器采用一体化带毂凸缘结构，一端为带均匀分布螺栓孔的法兰盘，另一端为延伸的轴毂，轴毂内孔可根据对接轴的直径加工对应尺寸，同时预留键槽位置，通过平键实现轴与毂的周向固定，避免扭矩传递过程中出现轴毂相对转动。法兰盘上的螺栓孔沿圆周均布，安装时通过铰制孔螺栓或者普通高强度螺栓将两个对接的法兰盘端面压紧，依靠端面摩擦力与螺栓的抗剪能力共同传递扭矩，这种设计的优势在于结构整体刚性极强，运转过程中无背隙，扭矩传递效率高，不存在弹性元件的疲劳损耗问题，适合恒定转速、无频繁正反转冲击的传动场景。

在实际选型与安装边界考量上，这类法兰联轴器的轴毂长度需要匹配对接轴的插入深度，通常轴端插入毂内后要预留足够的键配合长度，避免键连接的接触应力超出材料许用值；法兰盘的外径尺寸决定了螺栓分布圆的直径，直接影响可传递的最大扭矩，螺栓数量越多、分布圆直径越大，能承受的扭矩上限越高，但相应的整体转动惯量也会增大，因此在高速传动场景下选用时需要做动平衡校核。安装过程中需要先将两个半联轴器分别通过键与轴端固定，调整两轴的径向偏移与角向偏移至允许范围内，再穿入螺栓按对角顺序逐步拧紧，避免法兰端面出现偏斜导致运转时产生附加弯矩，损伤轴端轴承。

不同于弹性联轴器具备一定的偏移补偿能力，这类刚性法兰联轴器没有缓冲吸振的结构，因此更适用于载荷平稳、两轴安装对中精度能得到保证的工位，比如中小型离心泵与驱动电机的直连传动，这类场景下设备出厂时已经完成轴系对中，后期运维只要不随意拆解电机与泵体的连接，就能长期稳定运行。在阀组配套的执行机构传动端，这类法兰联轴器也常被用来连接执行器输出轴与阀杆，依靠刚性连接保证阀位开关的动作精度，避免弹性元件的形变导致阀位反馈出现偏差。

设计建模过程中需要重点关注几个配合尺寸的公差：轴毂内孔与轴的配合通常选用H7/k6的过渡配合，保证装配后无明显径向晃动；键槽的宽度公差需要符合平键连接的标准要求，避免键侧间隙过大导致传动冲击；法兰端面上的螺栓孔位置度需要严格控制，否则两个半联轴器对接时会出现螺栓无法穿入的问题，同时端面的平面度公差也要控制在合理范围内，避免压紧后法兰盘出现翘曲，导致运转时产生周期性的轴向窜动。另外法兰盘与轴毂的过渡位置需要设计合理的圆角，避免应力集中导致长期交变载荷下出现根部断裂的问题，尤其是在频繁启停的传动场景下，过渡圆角的处理直接影响部件的使用寿命。

从实际运维角度来说，这类法兰联轴器的故障点大多出现在安装对中偏差过大的场景，若两轴径向偏移超差，运转过程中会持续产生径向交变载荷，轻则导致螺栓松动、键槽压溃，重则会造成轴端弯曲、轴承过早损坏。因此在装配完成后需要通过百分表打表检测法兰盘的径向与端面跳动，确认跳动值在允许范围内再投入运行，日常巡检时也要注意检查连接螺栓的预紧力，避免长期运转后螺栓出现松动脱落的风险。
