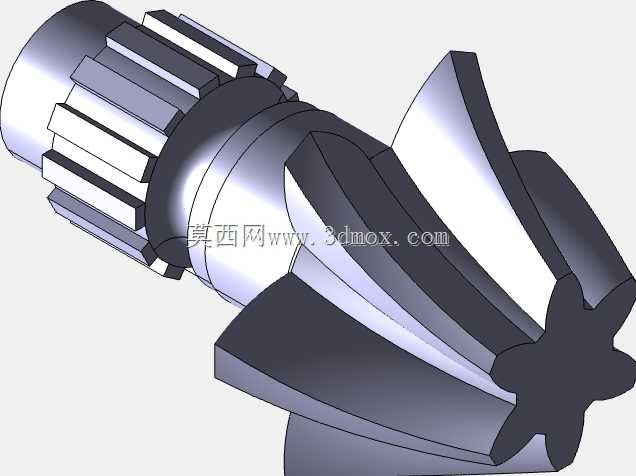

带花键轴段螺旋锥齿轮传动构件

在中小功率动力换向传动场景里，这类集成花键轴段的螺旋锥齿轮是很常见的核心传力零件，多数用在需要轴线呈一定夹角布置的动力传递路径上，比如小型农机的转向传动箱、轻工设备的转角传动模块、小型工程机械的辅助传动支路里，都能看到这类结构的应用。和分体式的锥齿轮加传动轴的装配结构比，把齿轮轮齿和输入轴段做成一体化结构，能省去轴和齿轮之间的键连接、过盈配合装配环节，既减少了装配累计误差，也能在相同轴径尺寸下传递更大的扭矩，避免键连接带来的应力集中问题，在安装空间受限的紧凑型传动箱里优势尤其明显。

从结构设计逻辑来看，轴段部分加工的是矩形花键结构，这类花键的齿侧定心精度稳定，加工工艺成熟，既可以和配套的传动轮毂做滑动配合实现小范围的轴向位置调整，也能通过锁紧结构做固定连接传递扭矩，花键的大径、小径和齿厚公差需要和配合件做匹配设计，安装时要保证花键的导入倒角足够圆滑，避免装配时刮伤配合面的润滑层。齿轮部分采用螺旋齿锥齿轮结构，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中轮齿是逐渐进入啮合再逐渐退出，传动冲击和噪音都比直齿结构小很多，适合转速在中高速区间的传动场景，轮齿的螺旋角设计需要匹配配对齿轮的参数，保证啮合时的接触斑点落在齿面中部区域，避免偏载导致的早期点蚀失效。

设计这类零件的时候，首先要确定传动比要求下的轮齿参数，包括模数、齿数、压力角、螺旋角、分锥角这些核心参数，同时要校核轴段的扭转强度，因为动力从花键端输入之后，直接通过轴身传递到锥齿轮轮齿部分，轴的过渡圆角位置是应力集中的高发区域，需要设计足够大的圆角半径，避免热处理之后的应力开裂。安装边界上，轴段上需要预留轴承安装位，轴承位的圆柱度、同轴度公差要控制在合理范围，保证装配之后轴的回转精度，锥齿轮的安装距尺寸是装配时的核心调整参数，需要在箱体上预留调整垫片的安装空间，通过垫片厚度调整来保证锥齿轮副的正确啮合间隙，间隙过小会导致轮齿运转时发热卡滞，间隙过大则会出现传动回差大、冲击噪音明显的问题。

从实际使用的工况来看，这类零件多数采用渗碳淬火处理，齿面硬度能达到较高的水平，芯部则保持足够的韧性，既可以承受传动过程中的接触应力，也能抵抗冲击载荷带来的断裂风险。润滑方式根据传动箱的设计不同，多数采用飞溅润滑，设计时要保证轮齿在运转过程中能带起足够的润滑油，在啮合面形成稳定的油膜，同时要注意轴段密封位置的设计，避免润滑油从花键端或者轴承端泄漏。在装配环节，需要先将轴承压装到轴的指定位置，压装时要注意施力位置只能作用在轴承内圈，避免损伤轴承滚道，装入箱体之后要反复调整啮合间隙，检查接触斑点的位置，确认没有偏载之后再锁紧固定结构，日常维护时只需要定期检查润滑油的状态和轴承的温升情况，不需要对齿轮本身做额外的保养，只要润滑到位、没有过载冲击，这类集成式轴齿轮的使用寿命远高于分体装配的结构。
