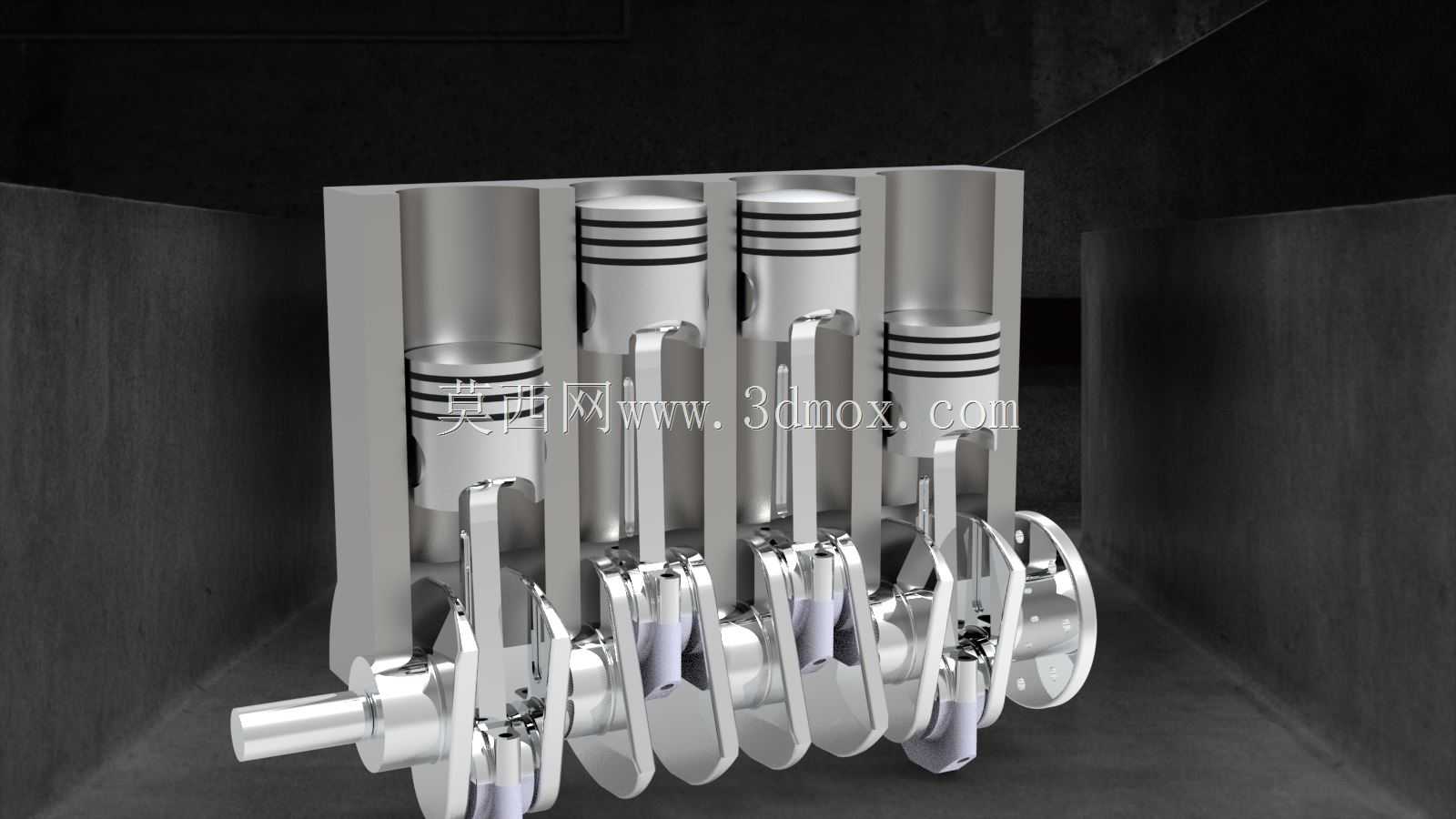

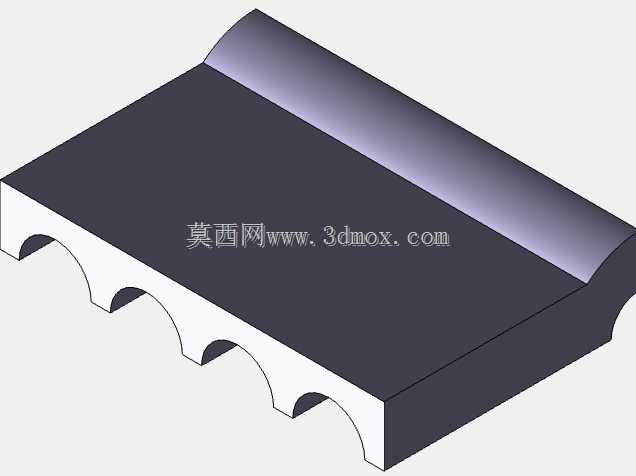

直列四缸发动机曲柄活塞组结构设计

这套直列四缸动力核心的结构建模，完全围绕量产车用内燃机的实际装配逻辑搭建，没有做任何艺术化简化，每一处配合关系都对应真实机加工与装配的公差边界。从实际应用场景来看，这类直列四缸结构是当前民用乘用车、轻型商用车动力单元的主流配置，覆盖1.0L到2.5L排量区间的绝大多数燃油动力机型，相比三缸结构运转平顺性更优，相比六缸结构体积控制更友好，能适配前置前驱、前置后驱等多种整车布置方案，在混动专用机型的开发中，这套曲柄连杆结构也常作为基础架构做轻量化调整。

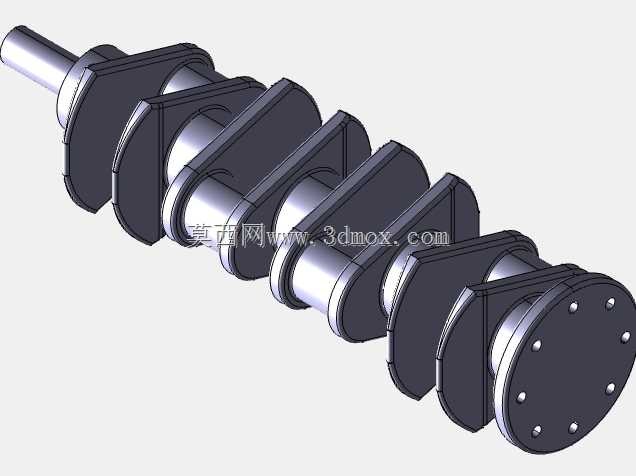

建模过程中首先锁定的是安装边界尺寸：四个气缸的中心距严格按照量产机型的通用规范设定，缸心距取值兼顾了缸体壁厚的铸造要求与曲轴主轴颈的布置空间，避免后续装配时出现缸筒壁厚不足、主轴颈重叠度不够的强度问题。曲轴的全支撑结构设计是这套模型的核心细节，五个主轴颈对应四个连杆轴颈，平衡块的外形轮廓完全按照动平衡校准后的实际形态绘制，每个平衡块的配重角度都对应活塞连杆组的往复惯性力抵消需求，能在额定转速区间内将二阶往复惯性力的振动幅值控制在整车NVH可接受的范围内。

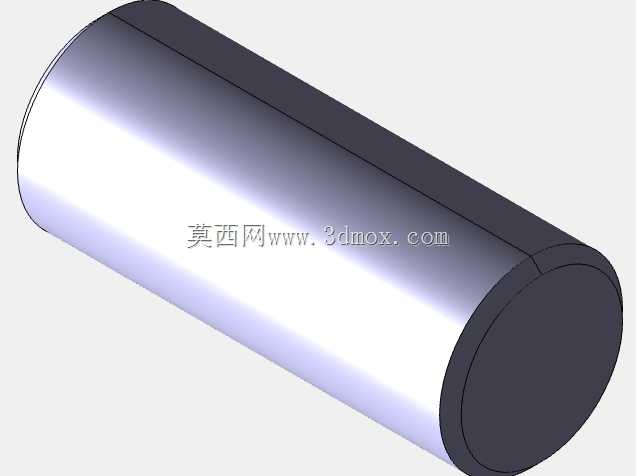

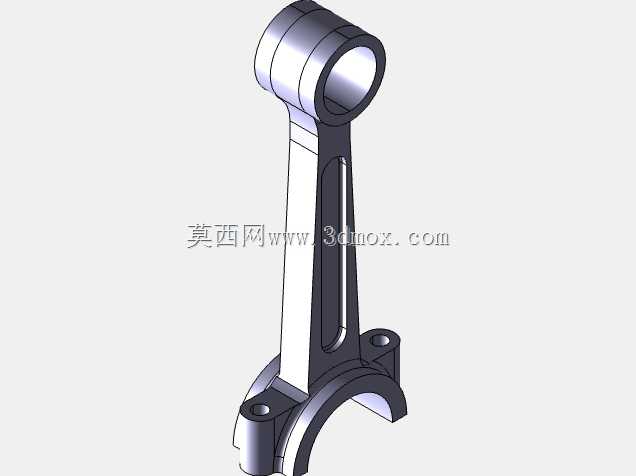

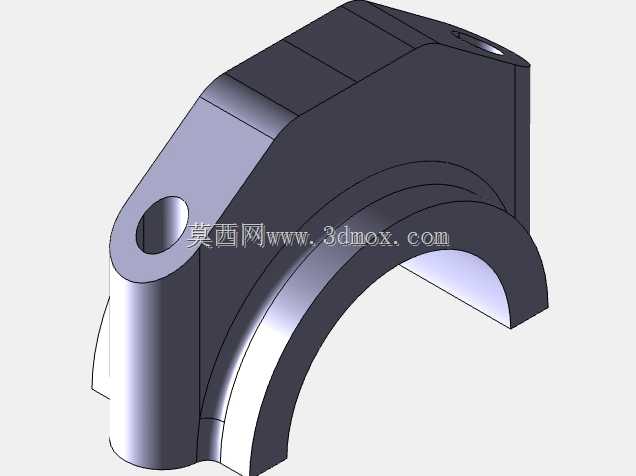

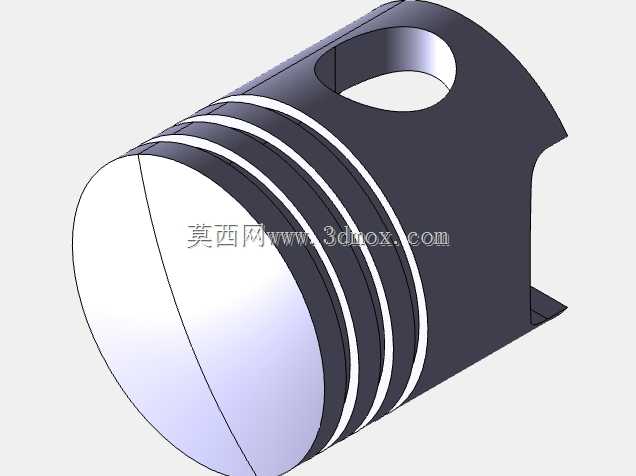

活塞部分的建模还原了三道活塞环的安装槽结构，顶部燃烧室的凹坑形态适配平顶缸盖的挤流设计要求，活塞销座的加强筋走向完全贴合活塞往复运动时的受力路径，避免高负荷下销座出现应力集中开裂的问题。连杆的大头采用斜切口设计，这个细节是为了满足装配时连杆能从气缸筒内顺利穿出的工艺要求，连杆大头的定位齿结构、小头的衬套安装位都做了精确还原，杆身的工字形截面是在满足抗拉压强度要求下做的轻量化优化，相比实心截面能降低近30%的往复运动质量，直接减少曲轴的配重负担。

从功能特性来看，这套结构的核心作用是将活塞的往复直线运动转化为曲轴的旋转扭矩输出，四个气缸的做功间隔角为180度曲轴转角，能保证动力输出的连续性，避免单缸动力断档带来的运转冲击。建模时特意还原了各运动部件的运动间隙：活塞与缸壁的配缸间隙、活塞环与环槽的侧隙、连杆大头与曲轴连杆轴颈的轴向间隙都按照实际装配公差预留，在做运动仿真时不会出现运动干涉，能完整模拟从进气、压缩、做功到排气的全冲程运动过程。

设计思路上完全遵循自上而下的整机开发逻辑：先确定整机的目标排量与冲程缸径比，再倒推曲轴的曲柄半径、连杆的中心距长度，最后匹配活塞的压缩高度，所有尺寸参数形成闭环，没有孤立的设计特征。比如缸径与曲柄半径的比值设定为1.15，这个取值兼顾了低速扭矩输出与高转速的功率延展性，是民用机型的经典参数区间；连杆中心距与曲柄半径的比值设定为3.2，能有效降低活塞对缸壁的侧压力，减少缸筒的偏磨风险，提升整机的使用寿命。

外形尺寸上，整个曲柄活塞组的总宽度对应直列四缸缸体的内部型腔宽度，曲轴的前端输出端预留了正时链轮、皮带轮的安装位，后端预留了飞轮与离合器的装配法兰，所有外接接口的尺寸都能和配套的缸体、缸盖、正时系统、配气机构做适配，不需要额外调整边界就能直接整合到完整的发动机整机模型中。对于结构设计从业者来说，这套模型可以作为直列内燃机开发的基础参考，能直观理解曲柄连杆机构的运动逻辑与受力传递路径，也能作为运动仿真、有限元强度分析的基础数模，直接导入仿真软件划分网格后就能开展活塞热负荷分析、曲轴疲劳强度计算等工程验证工作。
