阀块配套深度限位夹持结构件

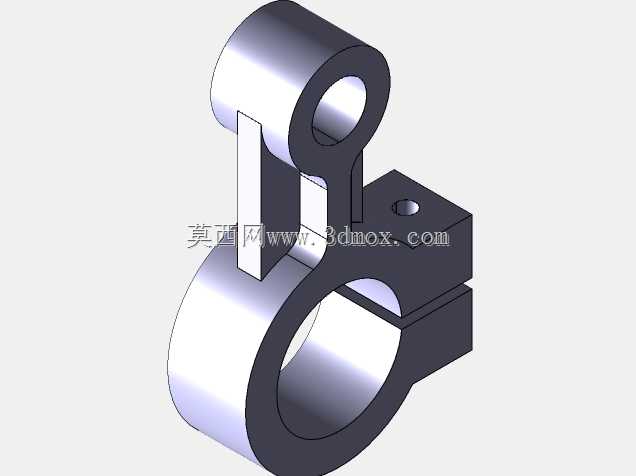

　　在液压与流体控制管路系统的阀组集成布局中，这类深度停止构件常作为阀块周边的配套限位夹持部件使用，主要承担管路安装深度定位、相邻阀件相对位置固定的功能，避免管路插接过深损伤阀块内部密封面，或是插接深度不足引发介质泄漏、压力损失超标的问题。从结构形态来看，构件主体采用开口抱箍式的环形基座作为核心夹持段，环形内孔的加工公差需要匹配对应管路的外径公差带，抱箍开口侧预留的锁紧间隙可适配小范围的管径公差波动，安装时通过侧方的锁紧孔位拧紧紧固件，即可将整个构件牢靠固定在目标管路段上，不会随管路介质压力波动出现轴向窜动。环形基座上方延伸出的带孔凸耳结构，是整个构件的限位功能核心，凸耳上的通孔轴线与环形基座的内孔轴线保持垂直空间关系，安装时可插入定位销或是调节螺杆，通过调整插入深度来控制阀块与管路端部的相对安装距离，实现精准的深度止位效果。凸耳与环形基座之间设置的竖向加强筋，并非多余的结构冗余，实际工况中管路受介质冲击会产生持续的微幅振动，加强筋可避免凸耳在长期交变载荷下出现根部断裂的失效问题，同时提升整个构件的抗扭刚度，保证限位尺寸的长期稳定性。

　　构件侧方延伸出的方块式安装台，台面上预制的沉孔可用于安装位置检测元件或是辅助锁紧件，当需要对管路安装深度做闭环反馈控制时，可在沉孔内安装接近开关，直接检测管路端部的到位状态，无需额外加装检测支架，减少阀组周边的安装空间占用。从安装边界来看，这类构件的整体外轮廓尺寸需要适配阀块周边的预留安装空间，环形基座的轴向宽度不能过大，避免与相邻阀件的安装接口产生干涉，凸耳的伸出高度需要匹配定位销的行程范围，保证在最大调节行程下定位销不会与阀块表面发生磕碰。

　　设计这类构件时，首先要根据目标管路的公称通径确定环形内孔的基础尺寸，再结合阀块接口的密封形式确定限位行程的可调范围，抱箍的锁紧力需要经过核算，既要保证足够的夹持摩擦力抵抗管路轴向力，又不能因锁紧力过大导致环形基座变形夹伤管路外表面。材料选择上多采用与阀块同系列的金属材质，保证与管路、阀块的热膨胀系数接近，避免宽温域工况下因热胀冷缩量差异导致限位精度偏移，构件的所有棱边都做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。

　　在实际的阀组装配场景中，这类深度停止构件不需要复杂的调试流程，只需先将抱箍套在管路对应位置，初步锁紧后调整凸耳上的定位件到设定深度，再将管路推入阀块接口直到定位件与阀块端面贴合，最后完全锁紧抱箍紧固件即可完成安装，相比传统的人工划线定位方式，能大幅提升阀组装配的一致性，降低人工操作带来的尺寸误差，尤其适合批量阀组的装配生产线使用。针对不同压力等级的管路系统，可通过调整环形基座的壁厚、加强筋的厚度来适配不同的载荷需求，高压工况下可适当增加抱箍的锁紧接触面积，分散夹持应力，低压工况下则可适当精简结构尺寸，降低构件整体重量。
