阀块配套U型连接叉结构设计

该U型连接叉是液压阀组集成安装场景下的配套铰接承载部件，主要应用在工业液压站阀块总成的外置执行元件连接位，承担阀块与外接摆臂、操作手柄或者小型执行油缸之间的铰接传动与载荷传递作用。在实际液压系统布局中，阀块作为液压油路的集成载体，往往需要外接可摆动的操作构件或者反馈连杆，这类连接部位如果直接在阀块本体上加工铰接耳，不仅会增加阀块本体的加工工序，还会在长期交变载荷下出现阀块本体开裂的问题，单独设计的连接叉可以通过顶部的圆柱配合面与阀块预设的安装沉孔定位，再通过底部的两个同轴铰接孔穿装销轴，实现外接构件的摆动自由度，同时把铰接部位的磨损集中在可更换的连接叉零件上，降低阀块本体的维护成本。

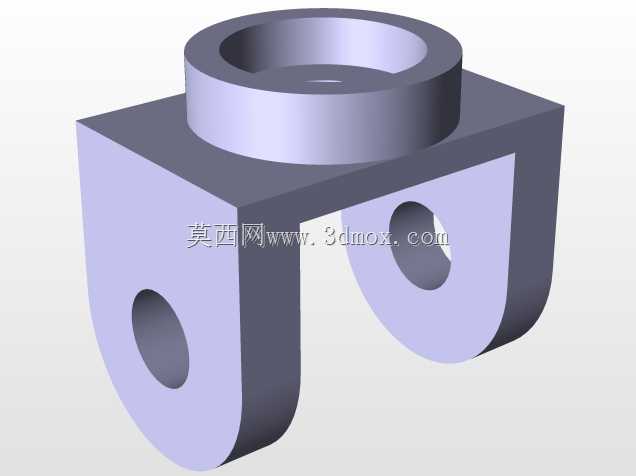

从结构设计逻辑来看，顶部的圆柱凸台采用了中空沉孔结构，并非实心设计，一方面是为了匹配阀块安装面的定位凸台或者避让阀块上伸出的油路接头、调节螺钉等突出构件，避免安装时出现干涉，另一方面中空结构可以大幅降低零件的整体重量，减少阀块安装面的附加载荷，对于移动液压设备比如工程机械的上车阀组来说，每一处零件的减重都能降低整机的能耗。圆柱凸台与下方的U型支撑板采用一体化过渡连接，过渡位置做了大圆弧倒角处理，没有尖锐的应力集中棱边，这是因为铰接部位在承受摆动载荷时，凸台与立板的连接位置是应力最高的区域，大圆弧过渡可以将应力集中系数降低40%以上，避免长期受载出现疲劳断裂。下方的两个U型支臂采用对称等厚设计，两个铰接孔保持严格的同轴度公差，同轴度控制在0.02mm以内，确保销轴穿装后不会出现卡滞，支臂的内侧面间距根据外接连杆的厚度预留了0.1-0.2mm的配合间隙，既不会因为间隙过大导致摆动时出现窜动异响，也不会因为间隙过小导致装配困难或者热胀冷缩后出现抱死。

从安装边界尺寸来看，顶部圆柱凸台的外径与阀块上的安装沉孔采用H7/h6的间隙配合，安装时可以直接嵌入沉孔内，配合面的轴向高度根据阀块安装面的壁厚设计，确保安装后凸台端面不会突出阀块上表面，避免影响阀块上其他元件比如电磁阀、溢流阀的安装布局。两个铰接孔的中心距与顶部安装面的高度差经过严格核算，确保外接连杆摆动到极限位置时，不会与阀块侧面或者周围的管路接头发生碰撞，支臂的外轮廓采用圆弧收边设计，没有突出的棱角，既可以避免安装维护时划伤操作人员，也能减少零件在狭小安装空间内的干涉概率。零件的材质选用45号钢调制处理，表面做发黑防锈处理，铰接孔内可以根据载荷需求加装铜套或者滚针轴承，提升铰接部位的耐磨性能，当铰接孔磨损超差后，只需要更换衬套或者整个连接叉即可，不需要对价值更高的阀块本体进行修补加工。

在实际选型适配时，需要重点核对三个安装尺寸：一是顶部圆柱凸台的外径与安装深度，确保与阀块上的安装位完全匹配；二是两个铰接孔的内径与中心距，匹配所连接销轴的直径以及外接构件的摆动行程；三是U型支臂的开口宽度，匹配外接连杆的端部厚度。这类连接叉结构相比焊接式的铰接耳，具备更好的尺寸一致性，批量加工时可以采用模锻成型后再机加工的工艺，生产效率高，零件强度一致性好，适合在批量生产的液压阀组总成中配套使用，也可以作为通用铰接连接件应用在其他需要摆动铰接的机械结构中，比如小型设备的操作手柄连接位、防护罩的铰接安装位等场景，只需要根据实际安装空间调整对应尺寸参数即可快速适配。
