阀块配套夹装式连接支撑部件结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081879
  • 阀块配套夹装式连接支撑部件结构

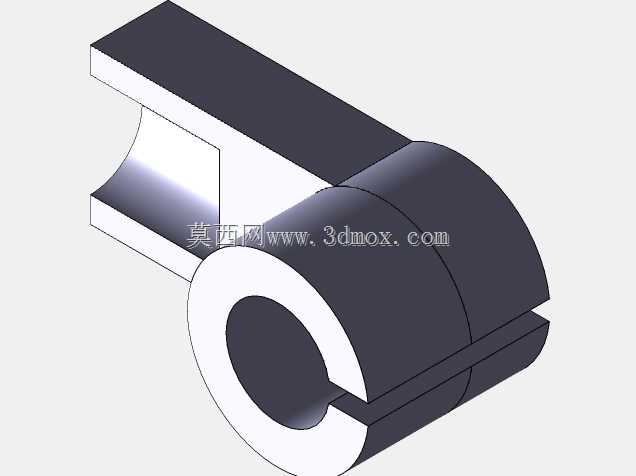

  在工业流体控制管路系统的阀组集成布局中,这类夹装式支撑连接部件是阀块周边配套结构里的常用零件,主要承担阀块与相邻管路、安装基座之间的定位衔接与载荷传递作用,常见于液压阀组、流体控制阀块的安装工位,用来抵消管路运行中产生的振动偏移,避免阀块接口处因交变载荷出现密封失效、连接松动的问题。从结构形态来看,该零件采用一体化成型的夹装设计,一侧为开口式环形夹持结构,环体内壁为光滑圆柱面,开口处预留了锁紧变形间隙,安装时可通过开口的弹性形变抱紧对应直径的圆柱轴件或管路外壁,无需额外加工复杂的连接卡槽,依靠夹持面的预紧摩擦力即可实现周向与轴向的初步定位,配合侧面的锁紧件即可完成固定,这种设计能大幅降低现场安装的对位难度,尤其适合空间紧凑、后期需要频繁调整阀块安装角度的管路布局场景。

  零件另一侧延伸出带弧形让位槽的块状支撑臂,支撑臂的平面端可贴合阀块的安装基面,弧形让位槽则用来避让阀块上突出的管路接头、阀芯调节端等结构,避免安装时与阀块自身的功能部件产生干涉,支撑臂与环形夹持段之间采用大圆弧过渡连接,没有尖锐的应力集中棱角,能在承受管路振动载荷、阀块自重载荷时均匀分散应力,避免长期交变载荷下出现连接部位断裂的问题。从安装边界来看,环形夹持段的轴向长度与开口宽度经过匹配设计,既保证了足够的夹持接触面积来提供稳定的抱紧力,又不会过度占用轴向安装空间,支撑臂的厚度与延伸长度适配常规通径阀块的安装基面尺寸,安装时不需要对原有阀块的基面进行二次加工,可直接通过支撑臂上的预留安装孔与阀块基面完成锁附,整体安装后突出阀块基面的高度控制在合理范围内,不会与周边相邻的阀组、管路排布产生空间冲突。

  设计这类零件时,首先要匹配对应阀块的安装接口尺寸与待夹持轴件/管路的外径公差,环形夹持段的内径公差需要控制在合理的过渡配合区间,过大会导致夹持预紧力不足,运行中容易出现滑移偏转,过小则会导致安装时无法顺利套入对应部件,甚至装配时撑裂夹持段;开口间隙的尺寸需要结合所选材料的弹性变形量计算,既要保证装配时开口有足够的变形量实现顺利装夹,又要保证锁紧后开口处不会残留过大的内应力,影响零件的长期使用寿命。支撑臂上的弧形让位槽弧度与深度需要完全匹配阀块上突出部件的外形轮廓,让位槽与突出部件之间预留0.5-1mm的安全间隙,既避免安装干涉,又不会因为间隙过大导致支撑臂的结构强度被削弱。

  在实际工况应用中,这类零件除了基础的连接支撑作用,还能在一定程度上吸收管路流体脉动产生的微幅振动,减少振动直接传递到阀块安装基面导致的紧固件松动问题,相比传统的分体式抱箍加支撑座的组合结构,这种一体化的零件减少了装配零件数量,降低了装配累计误差,同时也减少了多个连接面之间的松动隐患,在中小通径的阀组集成布局中能有效提升安装效率与长期运行的可靠性。针对不同的应用场景,这类零件的夹持段内径、支撑臂长度与安装孔位都可以根据实际阀块的安装需求做适配调整,核心的夹装式结构逻辑保持不变,即可覆盖多数阀块周边的支撑连接需求,不需要重新做整体结构的颠覆性设计,能大幅缩短非标阀组配套结构的设计周期。
