鼓风机上下分体式外壳结构设计

这套鼓风机上下分体式外壳，是离心类鼓风设备的核心承载与导流构件，日常应用场景覆盖工业厂房通风换气、生产设备风送供料、环保除尘系统引风、暖通空调送风增压等多个工况，作为风机的外部防护与气流导向部件，其结构合理性直接影响风机运行效率、振动噪声水平与后期维护便捷性。

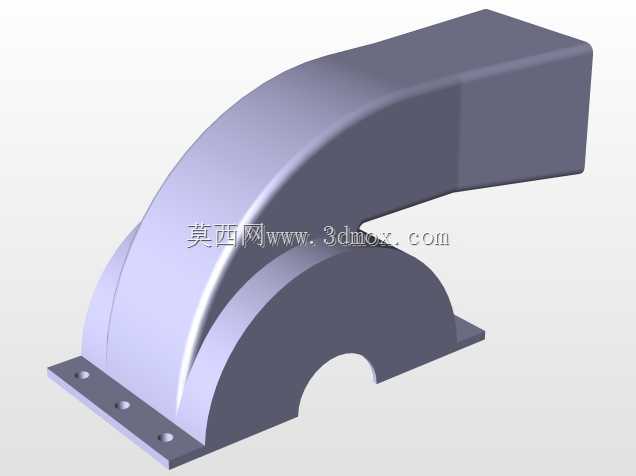

从功能特性来看，外壳采用上下分瓣的组合结构，下半部分设置带半圆避让的安装法兰边，法兰边上预钻均匀分布的安装孔，既可以适配风机叶轮、转轴组件的穿装定位，也能通过螺栓将下半壳体直接固定在风机的底座支架上，安装时无需整体套入转轴，大幅降低现场装配与后期检修的拆装难度，更换内部叶轮、轴承等易损件时，只需拆开上下壳体的连接螺栓即可掀开上半壳，无需挪动整机安装位置与外接风道。上半壳体采用平滑的弧形过渡流道设计，从叶轮腔位置的圆弧段平滑过渡到矩形出风口段，整个流道内壁无突兀的折角与凸台，能够最大程度降低气流在壳体内的湍流损耗，减少气流撞击壁面产生的再生噪声，同时弧形的承压结构也能更好地承受风机运行时壳体内的风压负载，避免平直面结构长期受风压作用出现变形鼓胀的问题。

设计过程中，首先要匹配对应型号离心叶轮的旋转外径，壳体内腔与叶轮外缘的间隙控制在合理范围，间隙过大会造成气流回流损失，降低风机风压效率，间隙过小则容易出现叶轮擦碰壳体的故障，考虑到实际加工的钣金折弯、焊接变形量，间隙预留需要兼顾加工公差与运行热膨胀量。出风口的矩形截面尺寸是匹配外接标准通风管道的规格设计，能够直接对接同规格的风管法兰，无需额外制作变径转接件，减少现场安装的配件成本与风阻点。下半壳体的半圆避让结构，尺寸匹配风机转轴的轴承座安装位，安装后壳体与转轴、轴承座之间预留密封件的安装槽位，可填充密封胶条避免壳体漏风造成风压损失。

安装边界方面，底部法兰的安装孔位按照标准风机底座的螺孔间距排布，孔位公差控制在合理范围，避免现场安装出现孔位错位无法穿装螺栓的问题；上下壳体的对接边设计外翻的连接法兰边，法兰边上均匀布置螺栓孔，装配时通过螺栓紧固，中间夹装密封胶条，保证结合面的密封性，避免高速气流从结合面缝隙泄漏。壳体整体的外形轮廓在满足流道设计要求的前提下，尽量压缩非必要的外凸结构，减少设备整体的安装占用空间，同时壳体外部的圆弧曲面也能提升整体结构刚度，减少薄板结构运行时的共振噪声。

在实际工况适配中，这种分体式外壳结构既适用于小型低压鼓风机，也可通过调整板材厚度、加强筋布局适配中高压离心风机，针对有防腐要求的工况，还可在壳体内壁做相应的防腐涂层处理，结构本身的适配性较强。流道的曲率设计经过反复校核，能够让叶轮甩出的高速气流沿弧形壁面平滑导向出风口，避免气流在壳体内形成涡旋，有效提升风机的运行效率，降低无用功率损耗。
