V型双缸内燃机核心组件结构设计

这套V型双缸动力组件的结构设计，首先要匹配巡航摩托类动力单元的实际安装边界，在做整体布局的时候，先确定两列气缸的夹角参数，这个角度直接决定了整机的宽度尺寸、振动特性以及动力输出的平顺性，建模过程中先把曲轴的回转中心作为基准原点，所有连杆、活塞、气缸体的装配约束都围绕这个基准展开，避免后续装配出现累计公差错位。

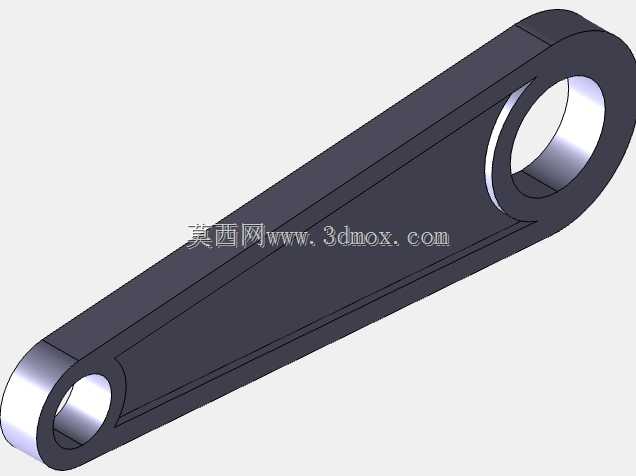

从实际应用场景来看，这类双缸结构除了常见的巡航摩托车使用，也会适配小型全地形车、轻型动力机械的动力输出需求，相比单缸结构，V型布局的动力输出脉冲更均匀，运转时的振动幅度更小，整机的横向尺寸也比直列双缸更紧凑，能适配更多车架的安装空间限制。做结构设计的时候，连杆部件的大小端孔位同轴度是核心管控项，大端匹配曲轴曲柄销的回转间隙，小端匹配活塞销的配合公差，这两个位置的尺寸精度直接决定了动力传递过程中的磨损速率和运转噪音水平，建模时特意保留了大小端的衬套安装位，方便后续做工程图导出时直接标注配合公差。

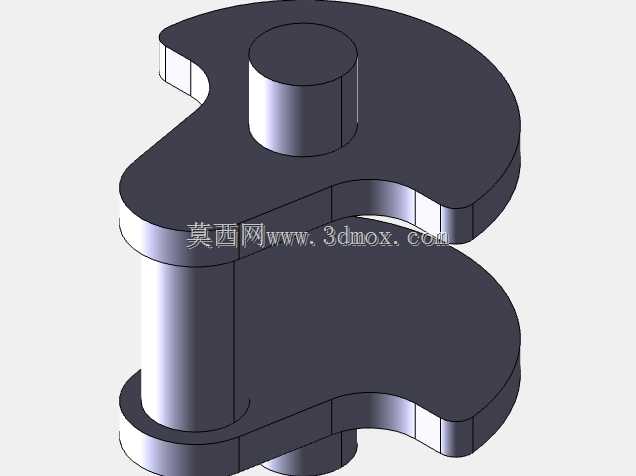

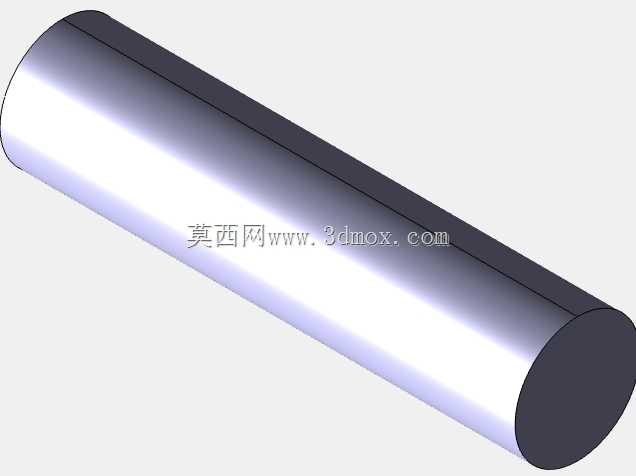

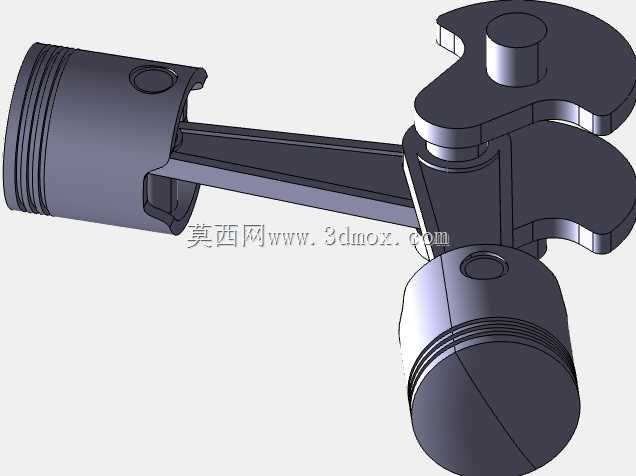

组件里包含的气缸、活塞、曲轴、凸轮轴、连杆、气门组等部件，全部按照实际装配的约束关系做了配合，活塞的环槽位置、气门的开闭行程空间都做了干涉检查，避免活塞运动到上止点时和气门发生碰撞，这也是内燃机设计里最基础的避坑要点。在做结构树整理的时候，按照动力传递的路径把零件做了分组，曲轴组件作为核心回转件放在最顶层的装配组里，连杆组件、活塞组件依次和曲轴做运动约束，后续如果要做运动仿真，直接给曲轴添加回转驱动就能模拟整个动力单元的运转过程，不需要重新调整装配约束关系。

考虑到这类动力单元经常会被改装爱好者做结构调整，建模时所有的安装孔位都保留了实际的尺寸参数，气缸和曲轴箱的结合面螺栓孔位置、缸头的气门安装座位置都和量产机型的通用尺寸保持一致，不管是做改装方案验证还是教学演示，都能直接调取对应零件做尺寸调整。外形尺寸方面，整个组件的宽度控制在适配常规摩托车架的安装范围内，曲轴输出端的花键尺寸也匹配通用的离合传动接口，不需要额外做转接结构就能对接后续的传动系统。

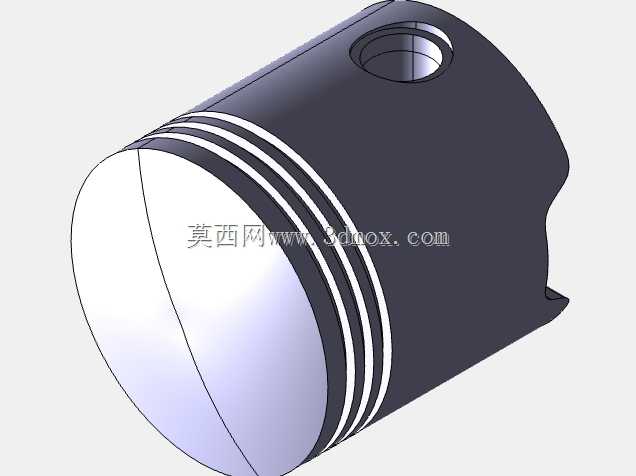

做结构设计的时候特意规避了很多新手建模容易犯的错误，比如连杆杆身的截面变化做了平滑过渡，避免应力集中导致的部件断裂，活塞的裙部尺寸预留了热膨胀间隙，模拟实际工作状态下的热变形余量，凸轮轴的型线位置按照常规的配气相位做了定位，后续如果要调整配气角度，只需要修改凸轮轴和曲轴的相位约束就能快速验证方案。整个装配体的约束全部采用贴合、同轴、角度约束这类工程上实际存在的配合关系，没有使用无基准的固定约束，确保每个零件的运动自由度都和实际工作状态一致，不管是做工程参考、动画仿真还是教学演示，都能还原真实的动力单元运转逻辑。
