汽车B柱塑料内饰装饰件结构设计

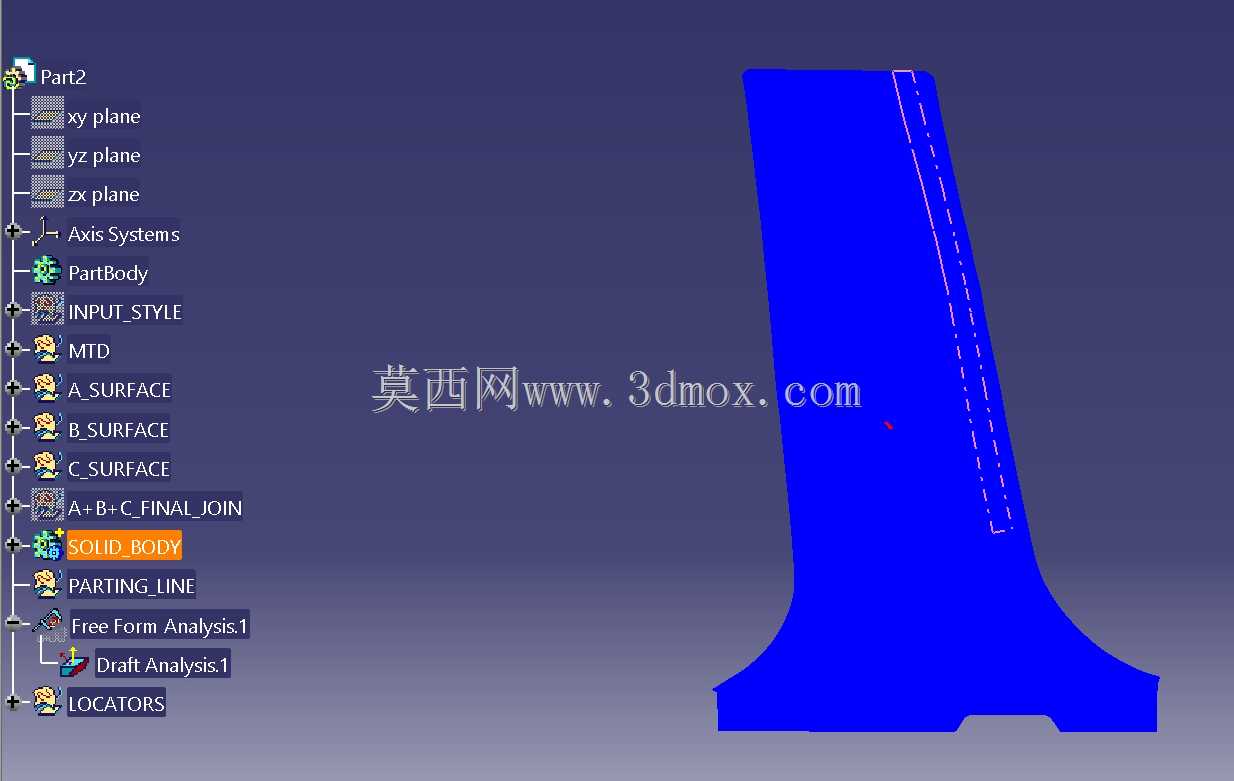

　　汽车B柱作为连接车身顶盖与下门槛的关键承力结构，其内侧装饰件是乘员舱内饰系统的重要组成部分，既要覆盖B柱内部的钣金焊缝、安全带卷收器、线束走线等结构，也要满足乘员舱的视觉一致性、触感舒适性以及侧碰过程中的被动安全防护要求，同时还要适配安全带的滑动导向、上下调节等功能的运动边界，避免与运动部件产生运动干涉。该B柱塑料装饰件的设计全程围绕汽车塑料件的开发流程推进，从曲面构建到实体生成的全链路都严格遵循汽车行业的可制造性校验规则，确保最终结构能够适配量产注塑工艺、整车装配流程以及长期使用的可靠性要求。在曲面构建阶段，首先导入车身A面提供的外观基准曲面，这部分曲面直接决定了饰件的外观视觉效果，需要先对导入曲面进行连续性检查，确保相邻曲面之间达到G2连续标准，避免后续实体生成后出现表面棱线、光影不顺的外观缺陷，同时要校验曲面与周边顶棚、上下门槛饰条、前门及后门密封条的匹配间隙，保证整车装配后各内饰件之间的间隙面差符合DTS设计要求，不会出现局部缝隙不均、高低差超差的问题。

　　完成A面校验后，基于塑料材料的壁厚要求进行曲面偏置生成B类曲面，也就是饰件的内表面结构，这一步需要结合选用的改性PP材料的成型特性，将整体壁厚控制在2.5mm-3mm的合理区间，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲变形等缺陷，同时在曲面偏置过程中要预留出内部安装卡扣、定位柱、安全带导向槽的结构空间，确保这些功能结构不会出现壁厚突变的问题。在A面与B面构建完成后，需要创建过渡用的C类曲面，也就是饰件边缘的翻边、安装结构的连接曲面，这部分曲面需要同时与A、B两类曲面保持相切过渡，避免出现硬棱角，一方面是为了优化注塑过程中的熔体流动路径，减少困气、熔接痕的产生，另一方面也能避免饰件边缘出现锐边，防止乘员上下车过程中被刮蹭。

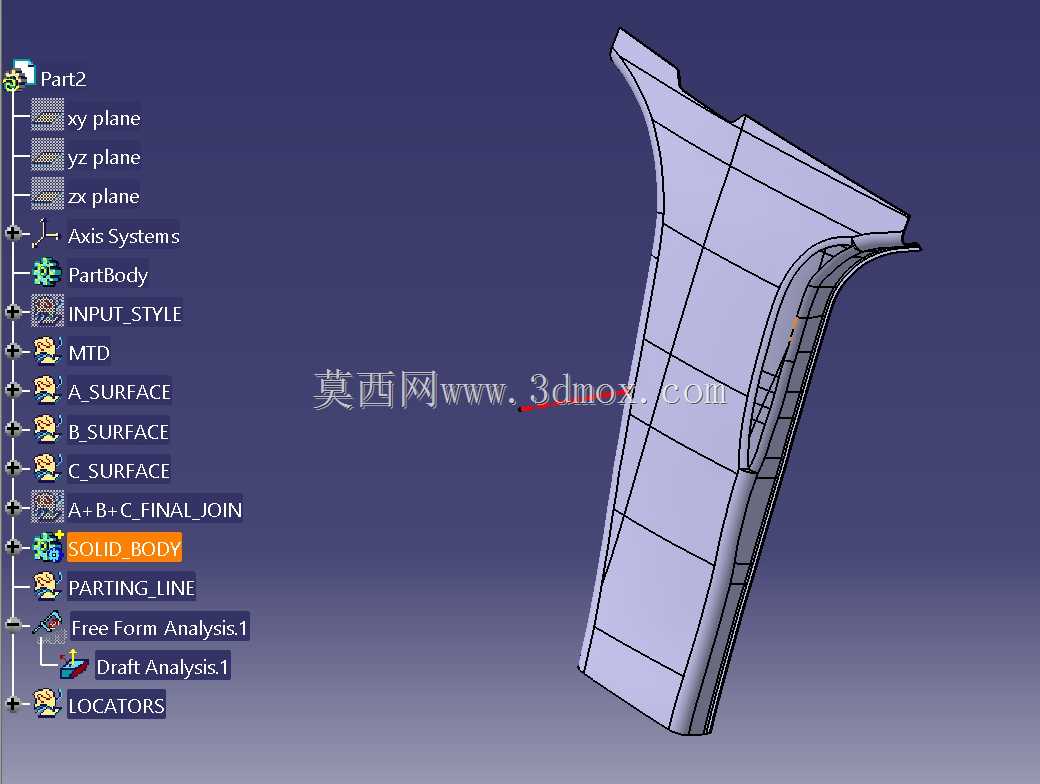

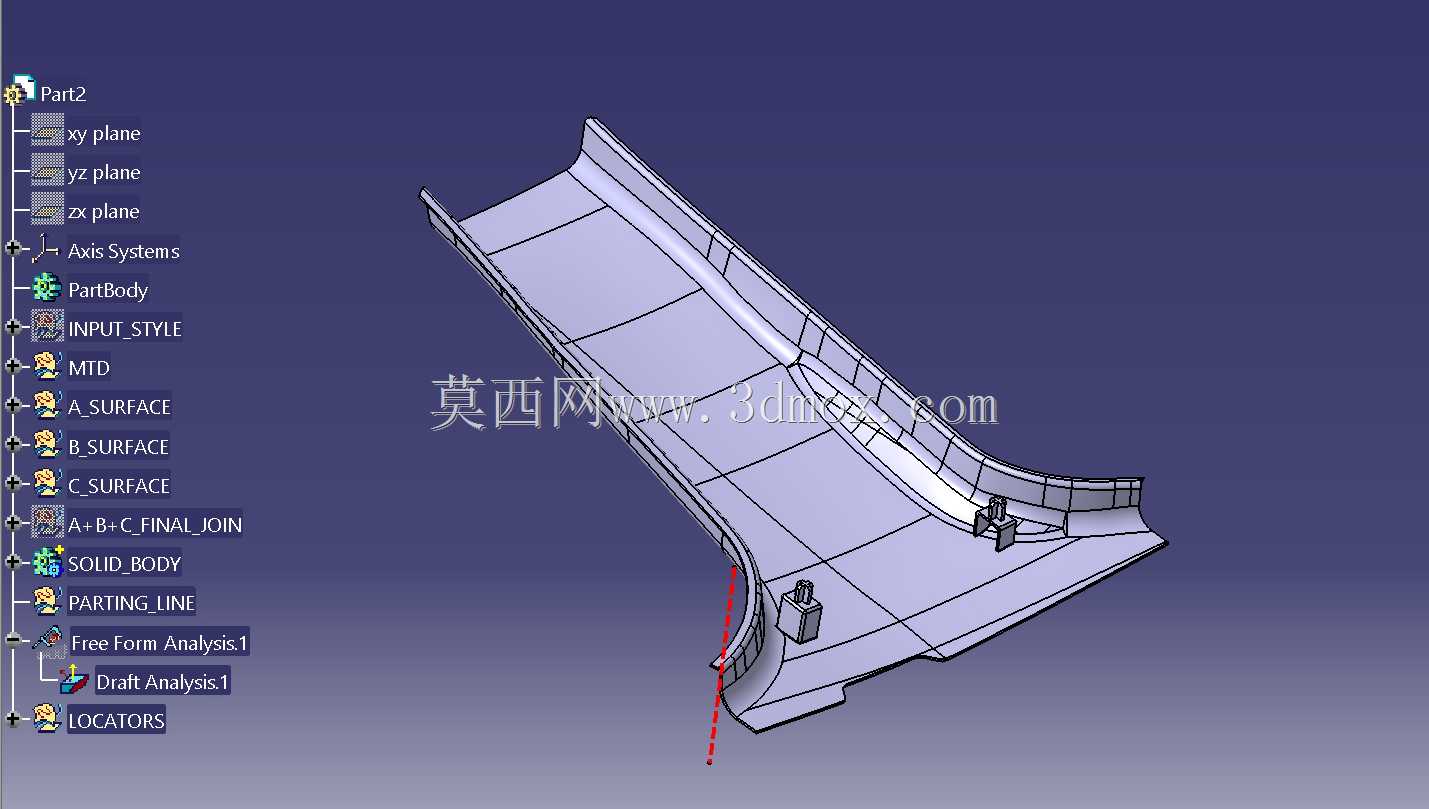

　　三类曲面构建完成后，通过曲面缝合、实体化操作生成封闭的实体结构，这一步需要反复检查曲面之间的缝隙，确保所有曲面都能完全缝合形成有效实体，避免后续结构设计、模具开发过程中出现几何错误。实体生成后首先开展拔模分析，沿着饰件的开模方向对所有立面结构进行拔模角度校验，对于外观面要求拔模角度不小于1度，内部安装结构的拔模角度不小于3度，对于局部存在倒扣的卡扣安装位，需要确认倒扣量在注塑模具斜顶、滑块的可成型范围内，避免出现无法脱模的结构。拔模校验完成后进行分型线的定义，结合产品的外观要求将分型线设置在饰件的非外观边缘，也就是与车身钣金贴合的翻边位置，确保分型线不会外露在乘员可见区域，同时基于分型线位置规划模具的浇注系统、冷却系统布局，保证注塑过程中熔体能够快速均匀填充型腔，冷却后产品变形量控制在公差范围内。在安装定位结构设计上，该饰件采用定位柱与卡扣结合的装配方案，首先在饰件上下端设置两个圆柱定位柱，与B柱钣金上的定位孔配合，实现装配过程中的预定位，限制饰件的X、Y向移动自由度，然后沿着饰件的边缘均匀布置8个塑料卡扣，卡扣的卡接量控制在1.2mm-1.5mm之间，既保证装配后的连接牢固性，不会在车辆行驶过程中出现松动异响，也能控制装配力在合理范围，方便总装车间的工人快速装配，同时在安全带导向的位置单独设置金属嵌件安装位，因为安全带在上下调节过程中会反复摩擦饰件表面，纯塑料结构无法满足长期耐磨要求，通过嵌入金属导向片提升局部结构的耐磨性能，避免长期使用后出现磨损起毛的问题。

　　此外在饰件的内表面还设计了纵横交错的加强筋结构，加强筋的厚度控制在壁厚的0.6倍，也就是1.5mm左右，高度不超过壁厚的3倍，既能够提升饰件的整体结构刚度，避免安装后出现局部塌陷、按响的问题，也不会因为加强筋厚度过大导致外观面出现缩痕。在边界尺寸控制上，该饰件的整体长度适配B柱从顶盖下沿到门槛上沿的总高度，宽度方向覆盖B柱钣金的整个内侧面，边缘翻边与钣金的贴合间隙控制在0.5mm以内，避免车辆行驶过程中饰件与钣金碰撞产生异响，同时在饰件与安全带接触的区域预留足够的运动间隙，确保安全带在拉出、收回、高度调节的全行程内都不会与饰件产生卡滞、摩擦异响的问题。整个结构设计过程中还需要考虑环境耐候性要求，因为B柱位置靠近车窗，夏季会受到阳光直射，局部温度可能达到80摄氏度以上，因此结构上要避免出现应力集中的位置，防止长期高温环境下出现蠕变变形，同时在卡扣安装位周边设计局部加强结构，避免高温下卡扣连接力下降导致饰件脱落。
